一种带过滤功能的防倒流下水管的制作方法

本发明属于下水管技术领域，涉及一种带过滤功能的防倒流下水管。

背景技术：

现有下水管一般不具有过滤功能，同时也难以阻止污水倒流，因此有必要进行改进。

技术实现要素：

本发明的目的是针对现有技术中存在的上述问题，提供了一种能过滤杂物，同时还能防止污水倒流的带过滤功能的防倒流下水管。

本发明的目的可通过下列技术方案来实现：一种带过滤功能的防倒流下水管，包括管体，其特征在于：还包括固定在管体内的固定座，固定座沿管体轴线位置设有孔壁呈喇叭形筒状的穿孔，穿孔顶端孔径小于底端孔径，固定座底部固定有封堵在穿孔底端的下过滤网，还包括位于穿孔内的轻质浮球，且浮球球径小于穿孔底端孔径，大于穿孔顶端孔径。

污水通过管体下排，由于浮球球径小于穿孔底端孔径，大于穿孔顶端孔径，因此正常情况下，浮球置于下过滤网上，污水能顺利通过下过滤网，同时下过滤网还能过滤污物，当水倒流时，浮球会上浮，并封堵穿孔，因此本下水管可过滤杂物，同时还能防止污水倒流。

在上述的一种带过滤功能的防倒流下水管中，所述的下过滤网朝向穿孔顶端的一侧设有槽径与浮球球径相同的球形槽，且浮球底端能抵在球形槽内。

因此正常排水时，浮球置于球形槽内，使得排水更加稳定，且能减少碰撞噪声。

在上述的一种带过滤功能的防倒流下水管中，所述的固定座顶端还固定有环形上过滤网，且上过滤网内沿下翻，并形成位于穿孔内的喇叭形挡污网，且挡污网与穿孔小端之间形成截面呈倒V形的挡污槽。

因此避免污水倒流带动杂物上浮。

在上述的一种带过滤功能的防倒流下水管中，所述的浮球外壁涂覆有防滑层。

与现有技术相比，本发明具有如下优点：

污水通过管体下排，由于浮球球径小于穿孔底端孔径，大于穿孔顶端孔径，因此正常情况下，浮球置于下过滤网上，污水能顺利通过下过滤网，同时下过滤网还能过滤污物，当水倒流时，浮球会上浮，并封堵穿孔，因此本下水管可过滤杂物，同时还能防止污水倒流。

附图说明

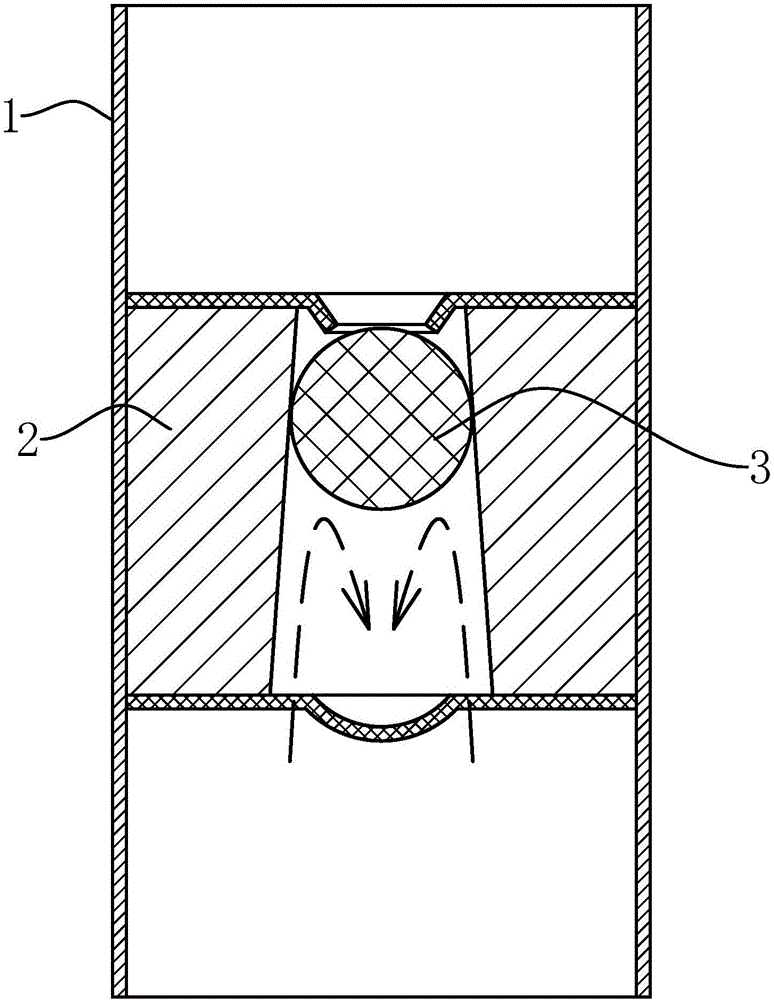

图1和图2分别是本下水管两种使用状态图。

图中带箭头的虚线为水流方向。

图中，

1、管体；

2、固定座；21、穿孔；22、上过滤网；23、挡污网；24、挡污槽；25、下过滤网；26、球形槽；

3、浮球。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1和图2所示，本发明一种带过滤功能的防倒流下水管，包括管体1，还包括固定在管体1内的固定座2，固定座2沿管体1轴线位置设有孔壁呈喇叭形筒状的穿孔21，穿孔21顶端孔径小于底端孔径，固定座2底部固定有封堵在穿孔21底端的下过滤网25，还包括位于穿孔21内的轻质浮球3，且浮球3球径小于穿孔21底端孔径，大于穿孔21顶端孔径。

进一步的，下过滤网25朝向穿孔21顶端的一侧设有槽径与浮球3球径相同的球形槽26，且浮球3底端能抵在球形槽26内。固定座2顶端还固定有环形上过滤网22，且上过滤网22内沿下翻，并形成位于穿孔21内的喇叭形挡污网23，且挡污网23与穿孔21小端之间形成截面呈倒V形的挡污槽24。浮球3外壁涂覆有防滑层。

污水通过管体1下排，由于浮球3球径小于穿孔21底端孔径，大于穿孔21顶端孔径，因此正常情况下，浮球3置于下过滤网25上，污水能顺利通过下过滤网25，同时下过滤网25还能过滤污物，当水倒流时，浮球3会上浮，并封堵穿孔21，因此本下水管可过滤杂物，同时还能防止污水倒流。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了管体1、固定座2、穿孔21、上过滤网22、挡污网23、挡污槽24、下过滤网25、球形槽26、浮球3等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
