一种用于控制暗敷管道预留丝头出墙长度的控制装置的制作方法

本实用新型涉及一种民用建筑管道的暗敷施工，更具体地说，本实用新型涉及一种用于控制暗敷管道预留丝头出墙长度的控制装置。

背景技术：

目前，民用住宅工程中厨、卫间及阳台的用水点较多，诸如洗菜盆、洗脸盆、自燃式热水器、淋浴器、坐便器、洗衣机等等。为了保证美观，大多采用暗敷管道的施工方式。然而，由于暗敷施工中，丝头的外露深度受土建抹灰和贴砖厚度以及施工人员操作水平的影响，很难保证施工安装时预留丝头的外露长度正好合适，如果丝头安装过深或过浅，都会直接影响安装后的外观状态，以至难以满足用户的使用要求。

技术实现要素：

本实用新型的目的就是解决以上问题，并为此提供一种用于控制暗敷管道预留丝头出墙长度的控制装置，从而使预留丝头的外露长度得以控制。

本实用新型的技术方案是：

一种用于控制暗敷管道预留丝头出墙长度的控制装置，由限位构件、设置在所述限位构件两侧的计量构件以及用于固定预留丝头的固定构件构成；所述的限位构件包括其平面几何中心设置有圆孔的限位构件本体，所述限位构件本体的两侧分别连接垂直向下的U型板，所述U型板的两侧分别为其上开有螺栓孔的卡槽；所述的计量构件包括L型的计量构件本体，所述计量构件本体的L型长边上设置有测量刻度，所述计量构件本体的L型短边上开有固定孔，所述L型的长边与短边交界处设置为所述测量刻度的0点位置；所述的固定构件为其直径与预留丝头直径相同的外丝丝堵。

所述的限位构件本体采用钢板制成，其长度为15cm，厚度为2-4mm，宽度大于预留丝头直径2cm；

所述限位构件本体两侧的卡槽宽度与所述计量构件本体的宽度相适合；

所述计量构件本体的L型长边的长度为6cm，其上测量刻度的总测量长度为5cm，所述计量构件的测量精确度为1mm。

本实用新型具有如下有益效果：

(1)结构简单，安装方便，利于操作；

(2)带有刻度的计量构件可精确控制丝头出墙的长度，保证外观美观；

(3)带有卡槽的限位构件可根据丝头所在墙面处的平整度进行位置调节；

(4)暗敷施工中丝头的外露深度不受土建抹灰和贴砖厚度以及施工人员操作水平的影响，可保证预留丝头最合适的外露长度，从而满足用户对其外观和使用的满意程度。

附图说明

图1是以本实用新型控制预留丝头出墙长度的施工示意图；

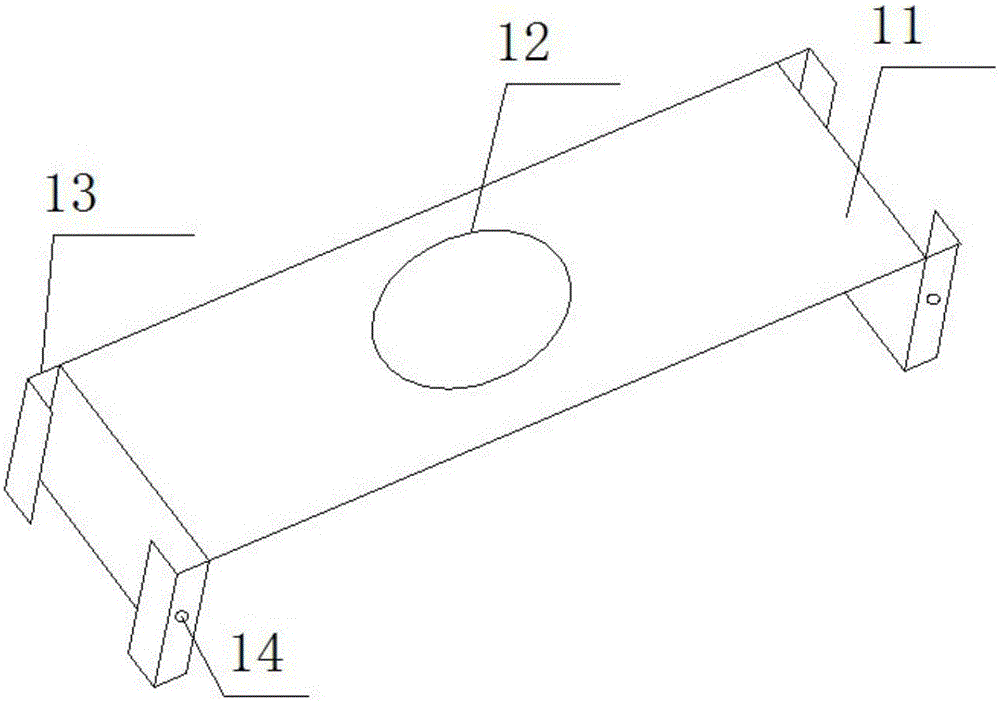

图2是本实用新型中限位构件的结构示意图；

图3是图2的俯视图；

图4是本实用新型中计量构件的结构示意图；

图5是图4的侧视图；

图6是本实用新型中固定构件的结构示意图。

具体实施方式

为了使本实用新型更容易被清楚理解，以下结合附图及实施例对本实用新型的技术方案作以详细说明。

参照图1，本实用新型的用于控制暗敷管道预留丝头出墙长度的控制装 置，包括限位构件1和设置在所述限位构件1两侧的计量构件2以及用于固定预留丝头的固定构件3；

参照图2、图3，所述的限位构件1包括限位构件本体11，所述限位构件本体11的平面几何中心设置有可穿过预留丝头的圆孔12，所述限位构件本体11的两侧分别连接垂直向下的U型板，所述U型板的两侧分别为卡槽13，所述的卡槽13上开有螺栓孔14；

参见图4、图5，所述的计量构件2包括L型的计量构件本体21，所述计量构件本体21的L型长边上设置有测量刻度22，所述计量构件本体21的L型短边上开有固定孔23，所述计量构件本体2的L型长边与短边的交界处为所述测量刻度22的0点位置；

参见图6，所述的固定构件3为外丝丝堵，所述外丝丝堵的直径与所述预留丝头的直径相同。

在以上设置中：

所述的限位构件本体1采用钢板制作而成，其长度为15cm，厚度为2-4mm，宽度大于所述预留丝头的直径2cm；

所述限位构件本体1两侧卡槽13的宽度与所述计量构件2的宽度相适合，所述卡槽13上的螺栓孔14用于以紧固螺栓将安装在所述卡槽13内的计量构件2加以固定；

所述计量构件本体21的L型长边的长度为6cm，其上测量刻度22的总测量长度为5cm，所述计量构件2的测量精确度为1mm；

所述计量构件本体21的L型短边上的固定孔23用于以钢钉4将所述的计量构件2固定于墙面5上。

在使用本实用新型进行管道暗敷施工时，其方法如下：

(1)先根据建筑图纸计算出墙面厚度，待土建墙面灰饼制作完成后，在墙面上弹出管线位置，并开槽敷管；

(2)待管道及预留丝头安装完毕后，根据灰饼反映出的丝头所在位置的平整度及墙面厚度，计算出该处丝头的出墙长度；

(3)将预留丝头穿过前述限位构件1上的圆孔12，并用前述的固定构件3将所述的预留丝头固定在前述的限位构件1上；

(4)将两个前述的计量构件2分别安装在所述限位构件1两端U型板的卡槽13内，再以钢钉4穿过所述计量构件2上的固定孔23，将所述的计量构件2固定在墙面5上，通过所的计量构件2上的测量刻度22测量出预留丝头的出墙长度；

(5)根据预留丝头的出墙长度，将所述的固定构件3滑动至所述计量构件2测量的位置并拧紧固定螺栓；

(6)最后将所述管道6及预留丝头处的开槽进行恢复，待砂浆达到强度后拆除由所述的限位构件1、计量构件2和固定构件3共同构成的用于控制管道预留丝头出墙面长度的控制装置即可。

以上参照附图对本实用新型进行了示意性描述，该描述没有限制性。本领域的普通技术人员应能理解，在实际应用中，本实用新型中各部件的设置方式均可能发生某些改变，而其他人员在其启示下也可能做出相似设计。需要指出的是，只要不脱离本实用新型的设计宗旨，所有显而易见的改变及其相似设计，均包含在本实用新型的保护范围之内。
