一种钢结构矫正调平液压系统的制作方法

本实用新型涉及液压矫正技术领域，具体为一种钢结构矫正调平液压系统。

背景技术：

在土木工程施工中需要采用钢材焊接组合成钢结构作为孔、洞盖板，电缆沟、排水沟盖板，用于封闭孔、洞及行人、行车、储物等作用。在以往的施工中，在组合钢结构焊接后变形较大或钢结构长时间使用会产生变形的情况下，一般采用锤击的方式矫正调平钢结构。采用锤击的办法在实际中应用较广，但该方法存在以下几个问题。一、大型组合钢结构锤击平整度效果差；二、锤击受力面积较小，造成局部凹凸不平，产生新的变形，质量不易保证；三、锤击一般采用人工，费用较高，效率低下。

技术实现要素：

本实用新型的目的在于提供一种钢结构矫正调平液压系统，该系统易于操作，费用成本低，矫正调平质量容易保证，而且能够加快施工进度。技术方案如下：

一种钢结构矫正调平液压系统，包括位于矩形场地四角的四条立柱和用于对钢结构底部施力的组合液压单元；前侧两条立柱之间和后侧两条立柱之间各固定连接有水平轨道，左侧两条立柱之间和右侧两条立柱之间各固定连接有用于放置钢结构的放置平台；放置平台上方设置有钢结构固定装置；所述组合液压单元与水平轨道滑动连接。

进一步的，所述组合液压单元包括连接杆和位于钢结构底部的水平板，水平板两侧连接到连接杆的下端，连接杆的上端与到水平轨道的滑槽滑动配合；水平板下方设有液压顶，液压顶通过液压管路连接到液压操作控制台。

更进一步的，所述液压顶为一个或并联的多个。

更进一步的，所述钢结构固定装置包括对应设置于放置平台上方的上部横杆，上部横杆端部放置于设置在立柱上的连接板上，并通过卡环与立柱固定。

更进一步的，所述立柱包括左柱体和右柱体，所述连接板设置在左柱体和右柱体之间，所述卡环穿过设置在左柱体和右柱体上的通孔。

更进一步的，所述立柱底部与设置在混凝土基底中的预埋件固定连接。

更进一步的，所述混凝土基底中还设置有插入地基的基础插筋。

本实用新型的有益效果是：本实用新型适用于土木工程施工中的组合钢结构及在使用过程产生变形的钢结构，有效解决了以往锤击调平效果差，质量不易保证，消耗高，效率低等问题；且系统结构简单，易于操作，费用成本低，矫正调平质量容易保证，能够有效加快施工进度。

附图说明

图1为本实用新型钢结构矫正调平液压系统平面示意图。

图2为图1中A-A剖面示意图。

图3为图1中B-B剖面示意图。

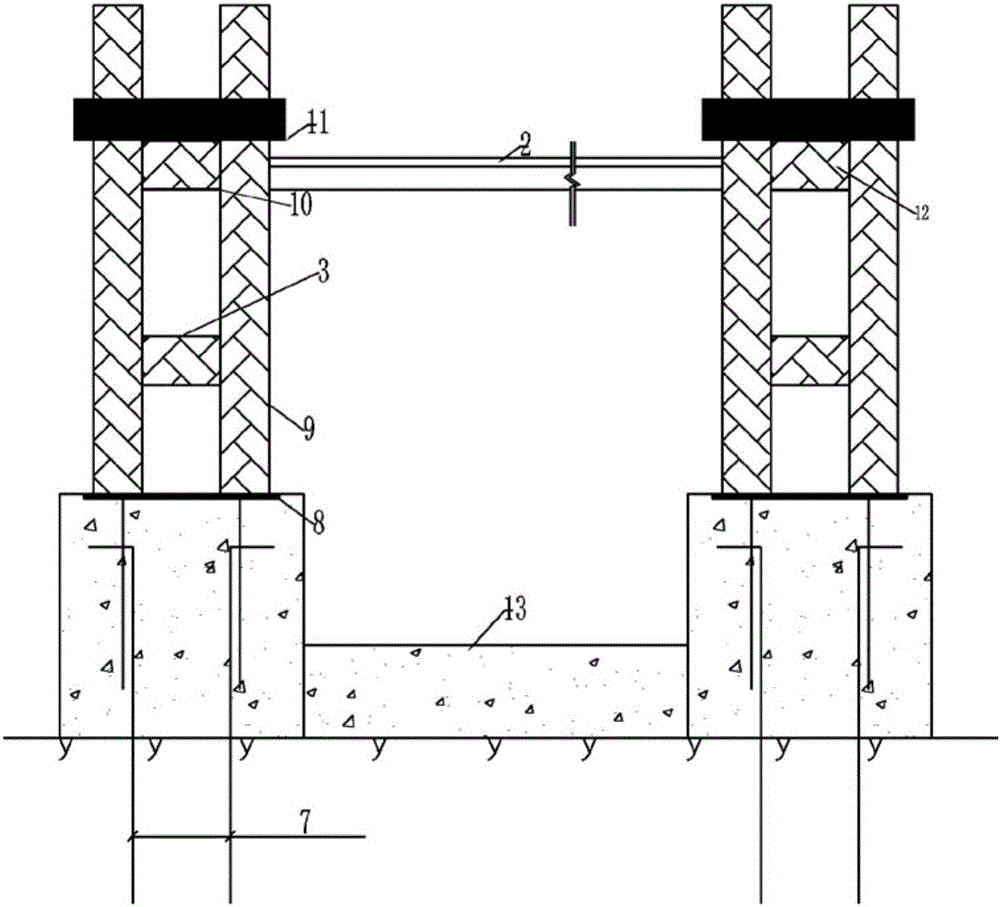

图4为图1中C-C剖面示意图。

图中：1-基础；2-水平轨道；3-放置平台；4-组合液压单元；5-液压管路；6-液压操作控制台；7-基础插筋；8-预埋件；9-立柱；10-连接板；11-卡环；12-上部横杆；13-混凝土基底；14-连接杆；15-水平板；16-液压顶；17-钢结构。

具体实施方式

下面结合附图和实施例对本实用新型做进一步说明。如图1所示，一种钢结构矫正调平液压系统，包括位于矩形场地四角的四条立柱9和用于对钢结构17底部施力的组合液压单元4；前侧两条立柱9之间和后侧两条立柱9之间各固定连接有水平轨道2，左侧两条立柱9之间和右侧两条立柱9之间各固定连接有用于放置钢结构17的放置平台3；放置平台3上方设置有钢结构固定装置；所述组合液压单元4与水平轨道2滑动连接。水平轨道2用于根据需要自由移动组合液压单元4，使矫正调平操作更加方便快捷。

如图2所示，本实施例的钢结构固定装置包括对应设置于放置平台3上方的上部横杆12，上部横杆12端部放置于设置在立柱9上的连接板10上，并通过卡环11与立柱9固定。其中，立柱9包括左柱体和右柱体，所述连接板10设置在左柱体和右柱体之间，所述卡环11穿过设置在左柱体和右柱体上的通孔。该钢结构固定装置拆卸方便，固定牢固。

如图3所示，本实施例的组合液压单元4包括连接杆14和位于钢结构17底部的水平板15，水平板15两侧连接到连接杆14的下端，连接杆14的上端与到水平轨道2的滑槽滑动配合；水平板15下方设有液压顶16，液压顶16通过液压管路5连接到液压操作控制台6。本实施例液压顶16由4个并联而成，液压顶16的数量可以根据需要采用1个或并联的多个。使用时，也可以根据需要全部一起移动或单独移动。借助水平板15对钢结构17均匀施压，可有效保证调平质量。

如图4所示，本实施例的立柱9底部与设置在混凝土基底13中的预埋件8固定连接。混凝土基底13中还设置有插入地基的基础插筋7。该结构增加了立柱9的稳固性，且施工简单，造价低廉。

施工时先将基础1清理干净，再进行基础插筋7、预埋件8设置，然后进行混凝土基底13的浇筑施工。再进行基础1清理时同时进行放置平台3、立柱9、连接板10、卡环11、上部横杆12的组合加工。混凝土浇筑完成3天后进行立柱9与预埋件8的焊接。

立柱9与预埋件8焊接施工完成后进行水平轨道2与立柱9的焊接施工，再将连接杆14、水平板15、液压顶16组合构成组合液压单元4，最后将组合液压单元4的液压顶16通过液压管路5与液压操作控制台6进行连接。

使用时，卸下卡坏11及上部横杆12，将已加工好的钢结构17通过吊车吊装至放置平台3上面，且需要调平的那面向下，再将上部横杆12安装上，将卡环11锁上，将钢结构17固定牢固。查看需要调平的部位，通过水平轨道2将组合液压单元4移动就位，操作液压操作控制台6启动液压顶16通过水平板15对钢结构17需要调平的部位施力进行矫正调平。多次循环以上步骤直至钢结构17矫正调平完成。然后卸下卡坏11及上部横杆12，将已矫正调平的钢结构17吊走。
