本实用新型涉及卫浴产品领域，特别是一种尿检小便斗的安装箱。

背景技术：

尿液检测是人们在医院经常需要检查的一个项目，通过对尿液进行常规检测，可以获知被检查者身体的一些情况信息，也为被检查者是否患病提供了一个初步的判断依据。当前进行尿检主要是人工检测，具体是采用人工取尿，并将尿检试纸浸入尿液中，再采用尿检模块读取被尿液浸润的尿检试纸上的信息，获得尿液检测数据，这种方式存在操作繁琐、不够智能化等不足之处。目前，也有一部分在卫生器具(例如座便器、小便斗)上加装尿检装置，但这种尿检装置与人工检测相比，虽然提高了工作效率，也更加智能化，但同时也存在如下不足之处：由于尿检模块的体积和现有小便斗的结构限制，在不破坏墙体的条件下，进行的尿检小便斗的安装、维护、使用和清理难度较大、成本高。

技术实现要素：

本实用新型的主要目的在于克服现有技术中的上述缺陷，提出一种不破坏墙体、安装和维护方便的尿检小便斗的安装箱。

本实用新型采用如下技术方案：

一种尿检小便斗的安装箱，包括箱体，其特征在于：还包括废物收集机构；该箱体设有门板以固定尿检小便斗，该门板一侧与箱体铰接；该废物收集机构位于箱体内以收集尿检小便斗排出的尿检废弃物。

优选的，所述箱体顶部设有推板和滑轨，该推板与滑轨滑动配合以开启箱体供尿检小便斗进料。

优选的，所述废物收集机构包括分类槽、导向槽和垃圾桶；该分类槽设有第一排出通道和第二排出通道，该第一排出通道连通至所述尿检小便斗的排水通道，该第二排出通道连通至导向槽；该导向槽与该垃圾桶相连；所述门板对应开设有与垃圾桶相对的小门。

优选的，所述小门位于所述门板底部，所述垃圾桶对应设置于所述尿检小便斗下方并固定于该小门上。

优选的，所述门板与所述小门之间设有触碰开启门吸结构。

优选的，还包括清洗机构，该清洗机构安装于所述箱体内以清洗尿检小便斗。

优选的，该清洗机构包括进水管道、第一清洗管道和第二清洗管道；所述尿检小便斗对应设有取尿口；该进水管道出水端与第一、第二清洗管道相连；该第一清洗管道设有第一控制阀以控制通断，其出水端连接有第一喷头，该第一喷头位于尿检小便斗壁面顶部；该第二清洗管道通过第二控制阀控制通断，其出水端分为两路，一路连接至取尿口并设有第二喷头，一路连接至废物收集机构。

优选的，门板与所述箱体之间设有门栓结构。

优选的，所述箱体还包括铰接的箱体架和门板架，所述门板固定于该门板架上并开设有适配所述尿检小便斗的让位口，该门板架上设有固定所述尿检小便斗的安装槽，箱体架底部或侧部设有若干固定块。

优选的，所述门板架底部设有脚轮。

由上述对本实用新型的描述可知，与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型的安装箱，设有箱体和废物收集机构，无需破坏墙体结构即可安装尿检小便斗，结构简单、安装和维护方便，并设置废物收集机构，便于进行废弃物的收集和处理；

2、本实用新型的安装箱，其废物收集机构设置有分离槽、导向槽和垃圾桶，配合尿检小便斗对废物进行固液分离，以便于清理，十分方便；

3、本实用新型的安装箱，还设置清洗机构，分别对小便斗的壁面、取尿口、废物收集机构的分类槽进行清洗，以保证尿检小便斗的尿检功能的准确性，防止交叉污染，影响尿检结果；

4、本实用新型的安装箱，设置有推板以方便尿检装置的进料操作，还设置门栓结构以便于开启箱体进行维护或安装操作。

附图说明

图1为本实用新型的主视图；

图2为本实用新型的侧视图；

图3为本实用新型箱体的结构示意图；

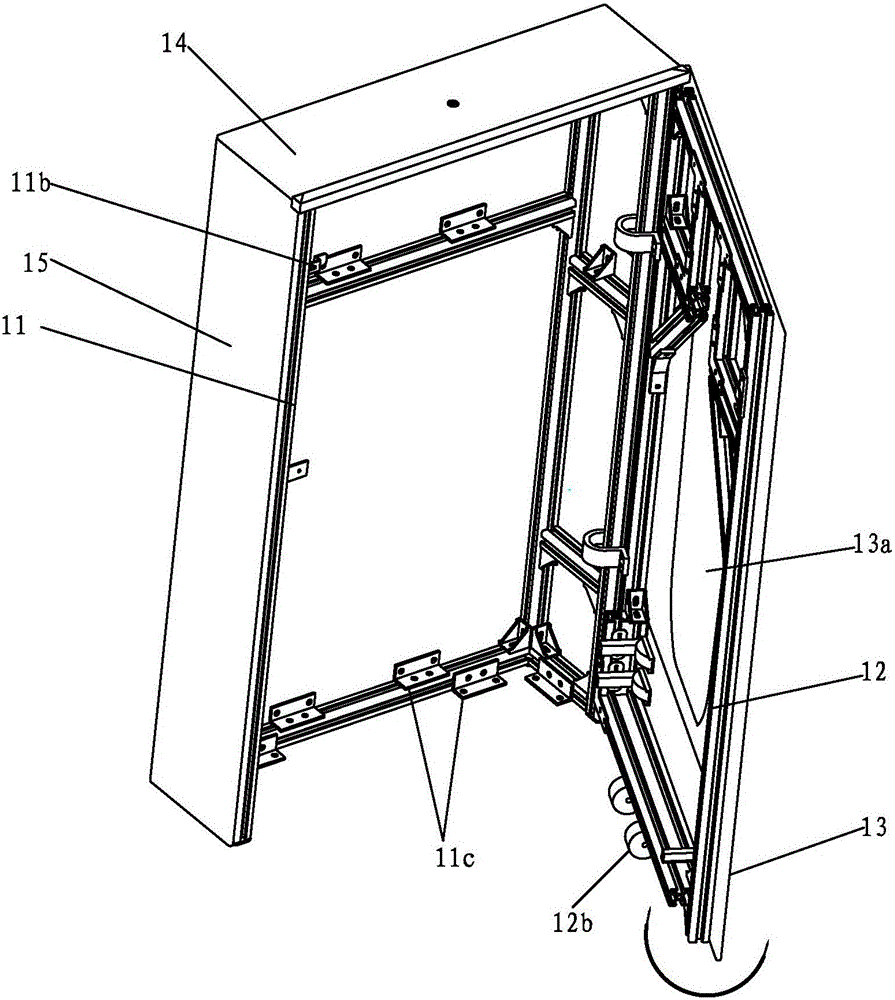

图4为本实用新型箱体的示意图；

图5为本实用新型箱体的分解示意图；

图6为本实用新型清洗机构和废物收集机构的示意图；

图7为本实用新型废物收集机构的原理示意图；

图8为本实用新型清洗机构的原理示意图；

图9为清洗机构的流向示意图；

图10为清洗结构的组成示意图；

图11为清洗机构和废物收集机构的分解示意图；

其中：10、箱体，11、箱体架，11a、滑轨，11b、门栓结构，11c、固定块，12、门板架，12a、安装槽，12b、脚轮，13、门板，13a、让位口，13b、小门，13c、触碰开启门吸结构，14、推板，15、侧板，16、第一铰链，17、第二铰链，18、包边条，20、废物收集机构，21、分类槽，22、导向槽，23、垃圾桶，24、第一排出通道，25、第二排出通道，26、挂钩，27、防反弹盖，30、清洗机构，31、进水管道，32、第一清洗管道，33、第二清洗管道，34、第一控制阀，35、第二控制阀，36、三通，37、第一喷头，38、第二喷头，40、小便斗，41、取尿口，42、排水通道，50、试纸盒。

具体实施方式

以下通过具体实施方式对本实用新型作进一步的描述。

参照图1至图11，一种尿检小便斗的安装箱，包括箱体10、废物收集机构20和清洗机构30。该箱体10包括箱体架11、门板架12、门板13、推板14和两侧板15，该箱体架11一侧与门板架12对应侧通过第一铰链16铰接。该门板13固定于该门板架12上并开设有适配尿检小便斗的让位口13a，该门板架12上设有固定尿检小便的安装槽12a，尿检小便斗上对应设置挂钩，通过挂钩卡入安装槽12a实现固定。箱体架11底部或侧部设有若干固定块11c，可通过膨胀螺钉将整个箱体10固定于地板或墙体上。门板架12底部设有脚轮12b，以减小阻力，便于门板13的开关。该箱体架11顶部设有滑轨11a，该推板14与滑轨11a滑动配合以开启箱体10供尿检小便斗进料，即补充填装试纸盒50。箱体架11左右两侧固定有侧板15。门板架12与箱体架11之间设有门栓结构11b，以便于开启门板13进行安装和维修等操作。上述的箱体架11和门板架12采用铝型材制作而成，门板13、推板14和侧板15采用钢化玻璃板，推板14端部采用包边条18进行美化。

该废物收集机构20位于箱体10内以收集尿检小便斗排出的尿检废弃物。尿检小便斗主要包括小便斗40和尿检装置(图中未示出)，该尿检装置排出的尿检废弃物主要包括多余的尿液样本和一次性的试纸盒50。废物收集机构20包括分类槽21、导向槽22、防反弹盖27和垃圾桶23。该分类槽21形成于小便斗40上，并设有第一排出通道24和第二排出通道25，该第一排出通道24和第二排出通道25的位置与尿检装置排出的废弃物相对应。该第一排出通道24连通至小便斗40的排水通道42以将多余的尿液排出至小便斗40的排水通道42内。该第二排出通道25为供试纸盒50掉落的空槽，其连通至导向槽22。该导向槽22与该垃圾桶23相连，垃圾桶23上还设有防反弹盖27以防止试纸盒50反弹。在门板13上对应开设有与垃圾桶23相对的小门13b，该小门13b位于门板13底部且与门板13通过第二铰链17铰接，垃圾桶23对应设置于尿检装置的下方并通过挂钩26挂在小门13b上，小门13b与门板架12之间设有触碰开启门吸结构13c，以便于脚踢开门。

清洗机构30安装于箱体10内用于清洗尿检小便斗。该清洗机构30包括进水管道31、第一清洗管道32和第二清洗管道33。小便斗40内设有适配尿检装置的取尿口41。该进水管道31出水端通过三通36与第一、第二清洗管道32、33相连。该第一清洗管道32设有第一控制阀34来控制通断，其出水端连接有第一喷头37，该第一喷头37位于小便斗40的壁面顶部，以对小便斗40壁面进行冲洗。该第二清洗管道33通过第二控制阀35控制通断，其出水端通过三通36分为两路，一路连接至取尿口41，并设有第二喷头38对取尿口41内侧壁进行清洗；一路连接至废物收集机构20的第一排出通道24并在管体上开设多个小孔，用于对第一排出通道24的残留尿液进行清洗。上述的进水管道31、第一清洗管道32和第二清洗管道33等，均采用软管沿箱体架11布置，防止影响门板13的打开。该第一控制阀34和第二控制阀35均采用电磁阀，第一控制阀34用于控制常规清洗小便斗40，第二控制阀35用于控制尿检后对取尿口41和第一排出通道24进行清洗。

本实用新型通过滑动推板14打开箱体10，即可将试纸盒50加入尿检装置中实现进料。具体工作原理如下：

在常规使用时，小便后，通过第一控制阀34控制第一清洗管道32开启对小便斗40的壁面进行清洗，经小便斗40的排水通道42排出。

使用尿检功能时，在小便的同时，尿检装置通过取尿口41进行取尿，并对试纸盒50内的尿液样本进行扫描、分析和处理；此时，试纸盒50内多余的尿液会流入第一排出通道24，到达小便斗40排水通道42，并排出；检测完毕后的，尿检装置控制试纸盒50通过第二排出通道25排出，经导向槽22掉入垃圾桶23；而后第一控制阀34和第二控制阀35均开启，第一清洗管道32对小便斗40壁面进行清洗，第二清洗管道33分别对第一排出通道24和取尿口41进行清洗。

需要清理垃圾桶23时，脚轻压小门13b，小门13b打开，即可将垃圾桶23取出进行清理。

需要维修或维护时，操控门栓将门板13开启，进行可对箱体10内部的结构进行检修。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
