应急挡水可移动拼接蓄水水坝组合装备的制作方法

本实用新型涉及防汛抗洪器材，具体为一种应急挡水可移动拼接蓄水水坝组合装备。

背景技术：

江河湖泊防汛抗洪，是自古以来人们与大自然相处和抗争的一种方式，随着社会经济发展和水利技术水平的提高，人们已经能够有效应对较大的洪涝干旱自然灾害，但在汛期江河湖泊防汛抗洪依然是不可避免的大概率事件，特别是环境的变化和厄尔尼诺现象的出现，更加大了洪灾爆发的频率和危害程度。我国幅员辽阔、气候多样、水系众多，经常发生全流域或局部洪灾水患，对社会生活和人民生命财产构成重大威胁，防汛抗洪抢险常常是中央和地方阶段性的头等大事。防汛抗洪，最紧张最急迫的是水位猛涨，居高不下，泄洪分流和加高加固堤坝是应对的主要手段，应急抢险加高加固堤圩和筑坝保堤是必然的选择，而现行筑坝保堤的作业方式，基本上是堆砌垒叠装满沙土的草包以及麻袋、编织袋等，或打桩投填沙土包和石块，虽然这种作业方式施工简单，筑坝保堤的防洪效果也不错，但这种作业方式及投入的物资材料，受到环境条件的许多限制，存在不少难以克服的缺陷和弊端。装填沙土，要用数量巨大的草包或麻袋编织袋，尽管单个袋子的成本不高，但庞大的数目，又是一次性使用，总体累计成本并不低。又由于是一次性使用，汛期过后，埋进土里或淹入水中的大量的塑料编织袋还会成为白色垃圾，污染破坏环境。另外，装填沙土包，需要大量挖沙取土，不仅会对堤坝附近的植被、庄稼和田地熟土造成破坏，而且有的堤坝所处环境根本无法就地取土，只能远途装运土石，而开挖、装运和堆砌垒叠施工的人力物力投入巨大，耗时费事，甚至影响施工抢险进度，威胁堤坝安全，且当洪水退却后，许多临时堆砌的沙包土袋，需要再次投入大量人力物力二次处理，造成资源的巨大浪费。

技术实现要素：

针对上述现状，本实用新型一种应急挡水可移动拼接蓄水水坝组合装备用于防汛抗洪抢险快速简捷施工，采用更科学合理、对环境更友好的作业方式和可重复悬循环使用的器材，并且不必挖沙取土，只需巧妙地就地取材、以水防水，通过可折叠矩形蓄水独立板框蓄水，就可构筑全新的抢险应急水坝墙。

为解决上述技术问题， 本实用新型一种应急挡水可移动拼接蓄水水坝组合装备，包括快速拼接垒叠组合墙坝、组合墙基座底板、梯级输送水龙管和大容积储水袋，其特征是：所述快速拼接垒叠组合墙坝设置可折叠矩形蓄水独立板框，并由多个可折叠矩形蓄水独立板框拼接垒叠形成坝墙，同时设置敞口水兜、锁扣横杠；所述可折叠矩形蓄水独立板框由等长的两块长边挡板和两块短边挡板构成，两块长边挡板通过设置上铰链a、下铰链a分别与两块短边挡板设置的上铰链b、下铰链b活动连接；所述长边挡板上边沿口分别设置外凸挂钩a和下凹缺口a，在另一侧长边挡板对应设置下凹缺口b和外凸挂钩b；所述外凸挂钩a和外凸挂钩b的钩柄厚度与下凹缺口a和下凹缺口b的深度相等，实施中，外凸挂钩a、外凸挂钩b分别与相邻的可折叠矩形蓄水独立板框设置的下凹缺口b、下凹缺口a活动连接；所述短边挡板在对应的两面各设置两个拼连卡槽，并与锁扣横杠活动连接；所述锁扣横杠固定安装在强化筋上，两端设置90度角锁扣杠头，实施中，两端锁扣杠头与相邻的两个可折叠矩形蓄水独立板框设置的邻近的两个拼连卡槽活动连接；所述可折叠矩形蓄水独立板框底部的板框下插口外边沿长宽尺寸与顶部的沿口内壁长宽尺寸相等，并在底部对应的两侧短边挡板外边沿分别设置与锁扣杠头厚度相等的避让凹槽a、避让凹槽b；实施中最底层的可折叠矩形蓄水独立板框与组合墙基座底板稳定连接；所述敞口水兜是采用防水材料制作的敞口储水袋，其灌水撑开的体积与可折叠矩形蓄水独立板框的内壁容积相等；所述敞口水兜袋口设置弹性漏斗状挂环与可折叠矩形蓄水独立板框的长边挡板和短边挡板上沿沿口设置的卡口a、卡口b分别活动连接，并在实施中与上一层可折叠矩形蓄水独立板框底部的板框下插口活动连接；所述组合墙基座底板为矩形厚板，通过拼接组合而成坝基，其短边长度与可折叠矩形蓄水独立板框短边挡板长度相等，其长边长度的两端比可折叠矩形蓄水独立板框的长边挡板长度各超出五分之一；所述组合墙基座底板正面设置四个方形拼接稳定卡桩，两块相邻的组合墙基座底板上临近的四个拼接稳定卡桩同时与可折叠矩形蓄水独立板框底部的板框下插口保持密切稳定套扣连接；所述梯级输送水龙管通过软质防水材料制作的大口径软管分段连接相同口径的硬质直管，整条梯级输送水龙管管道头尾部采用硬质直管，头部设置为带弯头的大口径漏斗状管口，尾部为弯头出水管口，并在管道设定部位设置通过插入拧紧方式连接加长管道的插接口、连接口和延长连接件；所述大容积储水袋采用防水材料，设置多个大口径硬质管状灌注口，硬质管状罐注口通过相同口径的软管与大容积储水袋袋体固定连接，实施中，配置专用的自锁扎带套在硬质管状灌注口与大容积储水袋袋体之间备用。

进一步的，所述可折叠矩形蓄水独立板框设置的长边挡板、短边挡板在上铰链a、上铰链b和下铰链a、下铰链b的作用下，可通过反向平行错位推拉进行折叠。

进一步的，所述可折叠矩形蓄水独立板框设置扇形特别型号，并设置相应配套的锁扣横杠、敞口水兜和组合墙基座底板，每组全部组件涂刷统一颜色 ，喷制统一编号和标志。

进一步的，所述上铰链a、上铰链b和下铰链a、下铰链b分别通过铰链活动插销a和铰链活动插销b活动连接，拧下螺帽并拔出铰链活动插销a和铰链活动插销b，可拆卸、更换和安装长边挡板和短边挡板。

进一步的，所述可折叠矩形蓄水独立板框叠加拼接组合的墙坝顶部可铺架跳板、长板供人员通行。

进一步的，所述敞口水兜和大容积储水袋采用软质防水材料制作，并在外表层覆盖软质坚固耐磨复合材料，可长时间重复使用。

进一步的，所述敞口水兜的弹性漏斗状挂环设置能贴合套入锁扣杠头的避让环缺。

进一步的，所述硬质直管设置操作把手a，大口径漏斗状管口设置操作把手b。

进一步的，特定情况下，配备大幅防水幕帘在快速拼接垒叠组合墙坝的迎水立面悬挂覆盖，并将大幅防水布用于组合坝基座底板构成的迎水面坝脚处铺设覆盖，以彻底消除细微渗水现象；防水幕帘和防水布四周边沿通过魔术贴连接，可相互连接加长加宽。

本实用新型一种应急挡水可移动拼接蓄水水坝组合装备，包括巧妙独特设计的快速拼接垒叠组合墙坝、组合墙基座底板、梯级输送水龙管和大容积储水袋，快速拼接垒叠组合墙坝是由一定数量的单个可折叠矩形蓄水独立板框通过钩挂锁扣、左右拼接、上下垒叠并在大量蓄水重压下形成的一个稳固整体，能广泛适用各种环境，且搭建速度简单快捷，不受环境条件限制，能够紧急应对防洪抢险和或其它突发情况的挡水需求，更为特别的是，还可就地取材，以水防水，具有节约资源，经济实用的优点。汛期结束退水后，还可为抗旱挡水、蓄水继续发挥作用，用途非常广泛。拆除临时坝墙，恢复现场原貌简单易行，应急挡水可移动拼接蓄水水坝组合装备具备反复循环使用的特点，还本实用新型具备反复循环使用的特点，还可最小化折叠，缩小体积，以利保管、存放或装运，更绿色环保，对生态环境友好。

附图说明

图1是本实用新型的主视示意图；

图2是图1 的局部分解的组件一的放大示意图；

图3是图2的左视示意图；

图4是图2 的俯视示意图；

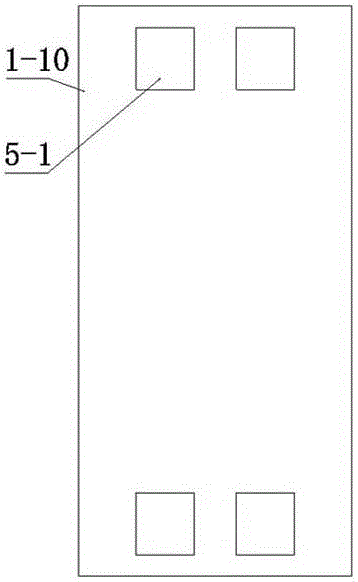

图5是组件二的俯视示意图；

图6是组件三的示意图；

图7 是组件四的示意图；

图8是组件五的示意图；

图9是组件六的示意图；

图10是组件七的示意图；

图11是图1 A处的局部剖面放大示意图；

图12是图11 B处的局部俯视放大示意图。

具体实施方式

下面结合附图对本实用新型做进一步说明：

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12所示，本实用新型一种应急挡水可移动拼接蓄水水坝组合装备，包括快速拼接垒叠组合墙坝1-7、组合墙基座底板1-10、梯级输送水龙管8-1和大容积储水袋9-3，其特征是：所述快速拼接垒叠组合墙坝1-7设置可折叠矩形蓄水独立板框1-1，并由多个可折叠矩形蓄水独立板框1-1拼接垒叠形成坝墙，同时设置敞口水兜7-1、锁扣横杠1-13；所述可折叠矩形蓄水独立板框1-1由等长的两块长边挡板1-11和两块短边挡板1-12构成，两块长边挡板1-11通过设置上铰链a1-3、下铰链a1-5分别与两块短边挡板1-12设置的上铰链b1-4、下铰链b1-6活动连接；所述长边挡板1-11上边沿口分别设置外凸挂钩a1-2和下凹缺口a3-1，在另一侧长边挡板1-11对应设置下凹缺口b4-6和外凸挂钩b2-2；所述外凸挂钩a1-2和外凸挂钩b2-2的钩柄厚度与下凹缺口a3-1和下凹缺口b4-6的深度相等，实施中，外凸挂钩a1-2、外凸挂钩b2-2分别与相邻的可折叠矩形蓄水独立板框1-1设置的下凹缺口b4-6、下凹缺口a3-1活动连接；所述短边挡板1-11在对应的两面各设置两个拼连卡槽1-9，并与锁扣横杠1-13活动连接；所述锁扣横杠1-13固定安装在强化筋1-8上，两端设置90度角锁扣杠头1-14，实施中，两端锁扣杠头1-14与相邻的两个可折叠矩形蓄水独立板框1-1设置的邻近的两个拼连卡槽1-9活动连接；所述可折叠矩形蓄水独立板框1-1底部的板框下插口2-1外边沿长宽尺寸与顶部的沿口内壁长宽尺寸相等，并在底部对应的两侧短边挡板1-12外边沿分别设置与锁扣杠头1-14厚度相等的避让凹槽a3-2、避让凹槽b4-5；实施中最底层的可折叠矩形蓄水独立板框1-1与组合墙基座底板1-10稳定连接；所述敞口水兜7-1是采用防水材料制作的敞口储水袋，其灌水撑开的体积与可折叠矩形蓄水独立板框1-1的内壁容积相等；所述敞口水兜7-1袋口设置弹性漏斗状挂环7-2与可折叠矩形蓄水独立板框1-1的长边挡板1-11和短边挡板1-12上沿沿口设置的卡口a4-3、卡口b4-4分别活动连接，并在实施中与上一层可折叠矩形蓄水独立板框1-1底部的板框下插口2-1活动连接；所述组合墙基座底板1-10为矩形厚板，通过拼接组合而成坝基，其短边长度与可折叠矩形蓄水独立板框1-1短边挡板1-12长度相等，其长边长度的两端比可折叠矩形蓄水独立板框1-1的长边挡板1-11长度各超出五分之一；所述组合墙基座底板1-10正面设置四个方形拼接稳定卡桩5-1，两块相邻的组合墙基座底板1-10上临近的四个拼接稳定卡桩5-1同时与可折叠矩形蓄水独立板框1-1底部的板框下插口2-1保持密切稳定套扣连接；所述梯级输送水龙管8-1通过软质防水材料制作的大口径软管8-2分段连接相同口径的硬质直管8-3，整条梯级输送水龙管8-1管道头尾部采用硬质直管8-3，头部设置为带弯头的大口径漏斗状管口8-9，尾部为弯头出水管口8-8，并在管道设定部位设置通过插入拧紧方式连接加长管道的插接口8-4、连接口8-6和延长连接件8-7；所述大容积储水袋9-3采用防水材料，设置多个大口径硬质管状灌注口9-1，硬质管状罐注口9-1通过相同口径的软管与大容积储水袋9-3袋体固定连接，实施中，配置专用的自锁扎带9-2套在硬质管状灌注口9-1与大容积储水袋9-3袋体之间备用。

所述可折叠矩形蓄水独立板框1-1设置的长边挡板1-11、短边挡板1-12在上铰链a1-3、上铰链b1-4和下铰链a1-5、下铰链b1-6的作用下，可通过反向平行错位推拉进行折叠。

所述可折叠矩形蓄水独立板框1-1设置扇形特别型号，并设置相应配套的锁扣横杠1-13、敞口水兜7-1和组合墙基座底板1-10，每组全部组件涂刷统一颜色 ，喷制统一编号和标志。

所述上铰链a1-3、上铰链b1-4和下铰链a1-5、下铰链b1-6分别通过铰链活动插销a4-1和铰链活动插销b4-2活动连接，拧下螺帽并拔出铰链活动插销a4-1和铰链活动插销b4-2，可拆卸、更换和安装长边挡板1-11和短边挡板1-12。

所述可折叠矩形蓄水独立板框1-1叠加拼接组合的墙坝顶部可铺架跳板、长板供人员通行。

所述敞口水兜7-1和大容积储水袋9-3采用软质防水材料制作，并在外表层覆盖软质坚固耐磨复合材料，可长时间重复使用。

所述敞口水兜7-1的弹性漏斗状挂环7-2设置能贴合套入锁扣杠头1-14的避让环缺12-1。

所述硬质直管8-3设置操作把手a8-5，大口径漏斗状管口8-9设置操作把手b8-10。

特定情况下，配备大幅防水幕帘在快速拼接垒叠组合墙坝1-7的迎水立面悬挂覆盖，并将大幅防水布用于组合坝基座底板1-10构成的迎水面坝脚处铺设覆盖，以彻底消除细微渗水现象；防水幕帘和防水布四周边沿通过魔术贴连接，可相互连接加长加宽。

应急挡水可移动拼接蓄水水坝组合装备拼接搭建实施例

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12所示，搭建快速拼接垒叠组合墙坝1-7施工作业，根据现场施工人员数量进行分组和合理配置安排，拼接垒叠施工前对现场堤坝坝顶或坝脚地基作简单整平垫衬处理，随即以组合坝基座底板1-10的长度与堤坝宽度方向保持一致的方式（也可以根据现场环境和储备器材及填充料的状况，组合坝基座底板1-10铺设拼接与堤坝长度方向保持一致，并拼接搭建一排或两排快速拼接垒叠组合墙坝1-7，再辅以其它器材进行加固。）连续进行铺排拼接，并尽可能填平衬稳置放踏实，然后将可折叠矩形蓄水独立板框1-1底部的板框下插口2-1的内沿口套扣在相邻的两块组合坝基座底板1-10临近的四个拼接稳定桩5-1上，同时，可折叠矩形蓄水独立板框1-1设置的外凸挂钩a1-2、外凸挂钩b2-2分别勾挂相邻的另一个可折叠矩形蓄水独立板框1-1，并通过锁扣横杠1-13将相邻的两个可折叠矩形蓄水独立板框1-1设置的邻近的两个拼连卡槽1-9稳定锁扣连接为一个整体，通过左右拼接，组合为快速拼接垒叠组合墙坝1-7。

在根据堤坝长度并依上述方式进行组合坝基座底板1-10拼接作业的同时，另有人员将敞口水兜7-1逐一放入可折叠矩形蓄水独立板框1-1内，卡放时还通过避让环缺12-1 贴合套入锁扣杠头1-14，并通过弹性漏斗状挂环7-2卡扣在可折叠矩形蓄水独立板框1-1上沿口设置的卡口a4-3和卡口b4-4上，弹性漏斗状挂环7-2卡挂完成。在有电源的条件下，通过延长连接件8-7将梯级输送水龙管8-1与水泵出水口连接，并将弯头出水管口8-8插入敞口水兜7-1后，接通电源并启动水泵挨个向敞口水兜7-1注水。同时，分工搭建的施工人员通过可折叠矩形蓄水独立板框1-1底部的板框下插口2-1与下一层可折叠矩形蓄水独立板框1-1的上沿口进行对接，并通过可折叠矩形蓄水独立板框1-1短边挡板1-12外边沿分别设置的与锁扣杠头1-14厚度相等的避让凹槽a3-2、避让凹槽b4-5稳定插接垒叠第二层可折叠矩形蓄水独立板框1-1……其它作业方式与前述相同，重复操作拼接垒叠直至达到应急堤坝所需的高度和长度。

应急挡水可移动拼接蓄水水坝组合装备人工提水灌注实施例

如图1、图4、图7、图8所示，在无法连接电源或没有水泵、水泵数量不足的情况下，也可人工取水提水灌水，分工提水的施工人员各自进入操作地段位置，连接好梯级输送水龙管8-1，并将弯头出水管口8-8插入敞口水兜7-1，另一端，工友通过操作把手8-10抓握大口径漏斗状管口8-9插入水源取水（ 或由工友取水灌入大口径漏斗状管口8-9 ） 然后最大限度抬高大口径漏斗状管口8-9的高度，依序向后的工友则尽量放低管道，水流流至管道低处，随即，靠近水源方向的第一位工友通过把手8-5抓握硬质直管8-3并最大限度抬高硬质直管8-3的高度，完成管道第一节的水流输送……向后靠近堤坝方向的其他工友依照相同方式重复操作，逐一灌注全部敞口水兜7-1。

应急挡水可移动拼接蓄水水坝组合装备拐弯堤段拼接实施例

如图1、图3、图10所示，在拐弯堤段搭建快速拼接垒叠组合墙坝1-7，施工作业采用可折叠矩形蓄水独立板框1-1设置的扇形特别型号，通过扇形特别型号可折叠矩形蓄水独立板框1-1连续拼接形成与堤坝一致的堤坝拐弯弧度，所述扇形特别型号可折叠矩形蓄水独立板框1-1设置相应配套的弧形锁扣横杠1-13、敞口水兜7-1和扇形组合墙基座底板1-10，同组组件全部涂刷统一颜色 ，喷制统一编号和标志，以便识别，快速对号拼接安装。

应急挡水可移动拼接蓄水水坝组合装备应用其他实施例

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12所示，为加固主堤安全，在主堤坝坝脚搭建快速拼接垒叠组合墙坝1-7作为支撑衬堤，快速拼接垒叠组合墙坝1-7的垂直立面与主坝堤的坡度斜面会形成较大的V字形空间，针对这种情形，采用对大容积储水袋9-3灌水并投填在主坝堤与快速拼接垒叠组合墙坝1-7之间的V字形空间内直至填满，起到稳固支撑主坝的作用。所述大容积储水袋9-3采用防水材料，设置多个大口径硬质管状灌注口9-1可同时灌水，硬质管状罐注口9-1通过相同口径的软管与大容积储水袋9-3袋体固定连接，实施中，配置专用的自锁扎带9-2套在硬质管状灌注口9-1与大容积储水袋9-3袋体之间，灌装注水达到大容积储水袋9-3四分之三的容积空间时，即收紧自锁扎带9-2封闭大容积储水袋9-3，保留四分之一的容积空间，以使大容积储水袋9-3在袋内蓄水流动时能任意改变形状，更好地填衬支撑主坝堤。

汛期结束，洪水退却，常常伴随而来的是旱情，抗洪抢险搭建的快速拼接垒叠组合墙坝1-7灌注的蓄水，可以留做抗旱水源。

快速拼接垒叠组合墙坝1-7还以其易搭建、好拆除、能蓄水，又可人工提水蓄存，且对环境友好的特点和诸多优势，也可用作引水灌溉堤坝使用，满足抗旱需求。

虽然可折叠矩形蓄水独立板框1-1之间拼接垒叠会形成细小的间隙，但这些间隙不会像土坝会被洗涮扩大孔隙以致溃坝，针对细微渗漏，可在快速拼接垒叠组合墙坝1-7的迎水立面悬挂覆盖采用防水材料制作的大幅防水幕帘，同时在合坝基座底板1-10构成的迎水面坝脚处铺设大幅防水布并铺压大容积储水袋9-3，以彻底消除渗水现象。防水幕帘和防水布四周边沿通过魔术贴连接，可相互连接加长加宽。

应急挡水可移动拼接蓄水水坝组合装备拆卸实施例

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12所示，所述快速拼接垒叠组合墙坝1-7由一定数量的可折叠矩形蓄水独立板框1-1拼接垒叠组成，可折叠矩形蓄水独立板框1-1设置的长边挡板1-11和短边挡板1-12采用高强度材料，其通过铰链连接，所述铰链有上铰链a1-3、上铰链b1-4和下铰链a1-5、下铰链b1-6，并分别通过铰链活动插销a4-1和铰链活动插销b4-2活动连接，拧下螺帽并拔出铰链活动插销a4-1和铰链活动插销b4-2，即可拆卸、更换和安装长边挡板1-11和短边挡板1-12。

汛期结束，快速拼接垒叠组合墙坝1-7分解拆散为单个的可折叠矩形蓄水独立板框1-1，并在铰链活动插销a4-1和铰链活动插销b4-2的作用下，通过反向平行错位推拉，进行收拢折叠，缩小体积以利存放和运输，也可拆卸铰链活动插销a4-1和铰链活动插销b4-2，更换损坏的挡板，以备下次使用。

同时，敞口水兜7-1、大容积储水袋9-3和防水幕帘、防水布可收卷捆扎保管收存，全部装备器材可反复循环使用，保管和装运也非常方便，更节约资源，经济实用。

本实用新型一种应急挡水可移动拼接蓄水水坝组合装备，包括巧妙独特设计的快速拼接垒叠组合墙坝1-7、组合墙基座底板1-10、梯级输送水龙管8-1和大容积储水袋9-1，快速拼接垒叠组合墙坝1-7是由一定数量的单个可折叠矩形蓄水独立板框1-1通过钩挂锁扣、左右拼接、上下垒叠并在大量蓄水重压下形成的一个稳固整体，能广泛适用各种环境，且搭建速度简单快捷，不受环境条件限制，能够紧急应对防洪抢险和或其它突发情况的挡水需求，更为特别的是，还可就地取材，以水防水，具有节约资源，经济实用的优点。汛期结束退水后，还可为抗旱挡水、蓄水继续发挥作用，用途非常广泛。拆除临时坝墙，恢复现场原貌简单易行，应急挡水可移动拼接蓄水水坝组合装备具备反复循环使用的特点，还本实用新型具备反复循环使用的特点，还可最小化折叠，缩小体积，以利保管、存放或装运，更绿色环保，对生态环境友好。

最后需要说明的是，以上所述具体实施例举方式，仅是对本实用新型的技术方案的说明而非限制，本领域的普通技术人员根据以上所述内容，在不脱离本实用新型的基本技术精神和设计构思的情况下，有可能对本实用新型的技术方案做出某种修改、补充或类似的等同替换，而仅在形式上的修改、补充和替代，其均应被涵盖在本实用新型的权利要求范围当中。
