消防水源站的制作方法

本实用新型涉及消防设施领域，具体而言，涉及一种消防水源站。

背景技术：

消防水源是指开展消防工作时所需要的水源，一般有天然水源和人工水源两种。天然水源需要满足的要求：必须保证常年有足够的水量；应设置可靠的取水设施，保证任何季节、任何水位都能取到消防用水，如采取修建消防码头、自流井、修建消防车道回车场等措施，还需防冻、防洪；在城市改、扩建时，若提供消防用水的天然水源及其取水设施被填埋，应采取相应的措施，如铺设消防给水管道、修建消防水池等；应在取水设备的吸水管上加设滤水器等设施；供消防车使用的消防水源，保护距离不应大于150m。人工水源主要指市政给水，通过市政管网上设置的市政消火栓为消防车等消防设备提供消防用水，通过建筑物的进户管，为该建筑物提供室内外消防用水量。

发明人在研究中发现，传统的消防工作中对于消防水源的利用至少存在如下缺点：

传统的社会单位消防水池建造成本高，且传统的社会单位消防水池内的水不能够得到充分的利用，消防工作中存在水源不够充足，不能够及时扑灭火灾的情况。

技术实现要素：

本实用新型的目的在于提供一种消防水源站，以改善现有技术的水源站结构单一、建造成本高以及使用不便的问题。

本实用新型的实施例是这样实现的：

基于上述目的，本实用新型提供了一种消防水源站，包括消防水池、消火栓泵、喷淋泵以及消防车取水泵，其中：

所述消火栓泵、所述喷淋泵以及所述消防车取水泵的进水端端分别连通所述消防水池，所述消火栓泵以及所述喷淋泵的出水端位于建筑物内，所述消防车取水泵的出水端位于所述消防水池的上方，用于连接消防车。

在本实用新型较佳的实施例中，所述消火栓泵以及所述喷淋泵的进水端位于所述消防水池的底部，且所述消防车取水泵的进水端位于所述消防水池与所述消火栓的进水端之间。

在本实用新型较佳的实施例中，所述消火栓泵通过第一管路与所述消防水池连通，所述消防车取水泵通过第二管路与所述第一管路连通，所述消防取水泵通过第三管路连通其出水端，所述第三管路设置有多个出水口。

在本实用新型较佳的实施例中，所述消防水源站还包括逆止阀，所述逆止阀安装在所述第三管路上，所述逆止阀用于阻断所述第三管路内的沿所述出水口朝所述消防取水泵方向流动的水。

在本实用新型较佳的实施例中，所述消防水源站还包括自动泄水阀，所述自动泄水阀安装在所述逆止阀与所述消防车取水泵的出水端之间。

在本实用新型较佳的实施例中，所述自动泄水阀设置有三通管口。

在本实用新型较佳的实施例中，所述消防水源站还包括溢流管，所述溢流管位于所述消防水池的侧壁靠近所述消防水池的顶部位置，所述溢流管的进水端连通所述消防水池，其出水端朝向所述消防水池的底部。

在本实用新型较佳的实施例中，所述消防水源站还包括水位显示组件，所述水位显示组件包括两个水位显示表以及包括一个探头，所述探头伸入所述消防水池内，且位于所述消防水池的底部，用于感应所述消防水池内的水压且产生相应的信号，并将该信号分别传递给两个所述水位显示表。

在本实用新型较佳的实施例中，所述消防水池包括外层墙体以及隔层，所述外层墙体包括底壁、顶壁以及位于底壁和顶壁之间的侧壁，所述侧壁的相对的两侧分别连接所述顶壁和所述底壁，所述隔层位于所述底壁和所述顶壁之间，且所述隔层与所述顶壁之间具有填充层，所述隔层与所述底壁之间形成用于储水的空腔。

在本实用新型较佳的实施例中，所述外层墙体采用挤压板制成，所述隔层设置为钢筋混凝土层，所述填充层设置为附土层。

本实用新型实施例的有益效果是：

综上所述，本实用新型提供了一种消防水源站，该消防水源站结构简单合理，便于制造加工，制造成本低，同时，该消防水源站的建造合理，有效的与社会单元消防水池内的水相结合，同时能够与市政消防水源形成互补共用的作用，大幅提升灭火救援的供水保障能力，确保消防人员能够就近快速占领水源，保持持续稳定供水，为灭早、灭小、灭初期的初战控火奠定坚实基础。具体如下：

本实施例提供的消防水源站，包括消防水池、消火栓泵、喷淋泵以及消防车取水泵，消防水池内储存有水资源，该水资源可以通过外部抽水进行补充，还可以通过天然水进行渗透补充，水资源的来源更加广，使用更加方便。消防栓泵连通消防水池，喷淋泵连通消防水池，当发生火灾时，能够迅速开启喷淋泵和消防栓泵，对火灾进行及时处理，同时，消防人员赶到时，能够迅速通过消防车取水泵将消防水枪连通，进行更大范围以及更加强力的灭火工作，减小火势蔓延，降低火灾带来的危害，保证人们的财产和生命安全。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型实施例一的消防水源站的结构示意图；

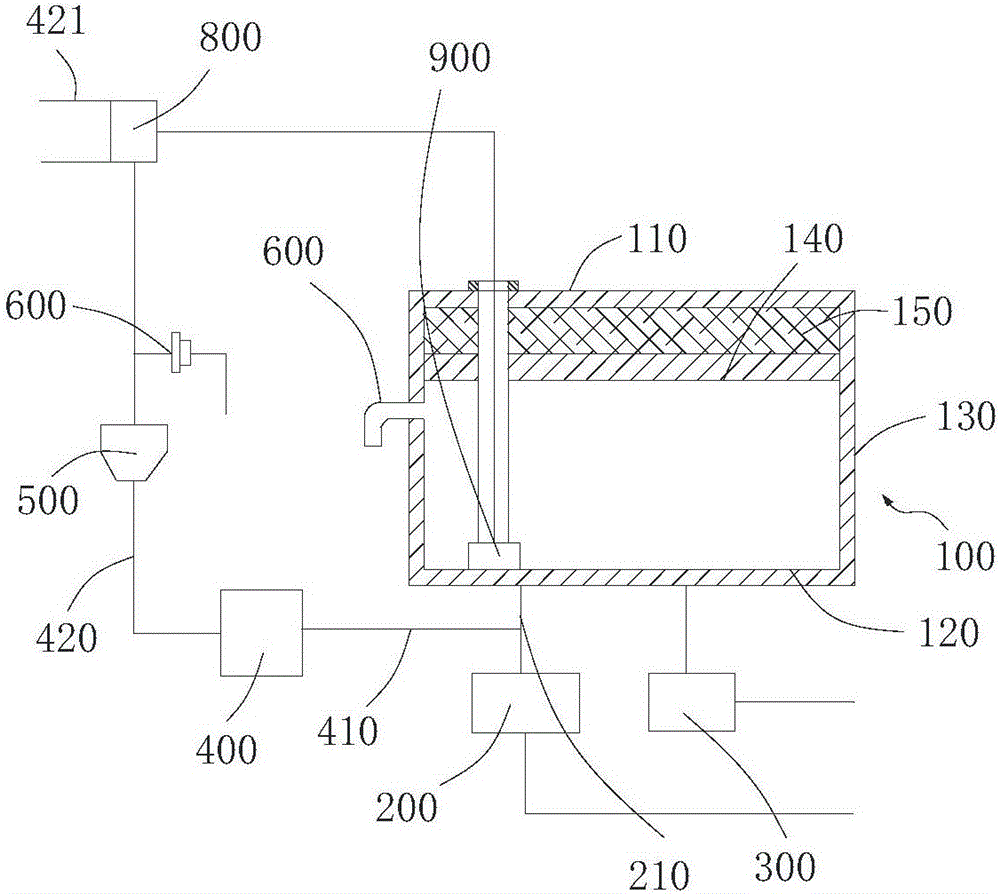

图2为本实用新型实施例二的消防水源站的结构示意图。

图中：

消防水池100，顶壁110，底壁120，侧壁130，隔层140，填充层150，

消火栓泵200，第一管路210

喷淋泵300，

消防车取水泵400，第二管路410，第三管路420，出水口421，

止逆阀500，溢水管600，自动泄水阀700，水位显示表800，探头900。

具体实施方式

在实际生活中，为了保证能够将火灾及时的进行控制，降低损失，需要在设定地点设置水源，便于及时进行防火。目前，建设一个消防水鹤的成本在6万元左右，建造成本高；同时市政水源进行供水时，由于一个市政水源需要供水的面积大，覆盖较大的面积带来了水源的不充足以及使用时压力小的问题，导致灭火工作效果差，易错过最佳灭火时机，增加了损失。

鉴于此，本实用新型设计者设计了一种消防水源站，其结构简单合理，建筑的成本低，可以在规定的区域内建造多个，每个消防水源站的覆盖范围变小，使用时水压大，灭火更加及时、有效，能够有效与市政水源相结合，是市政水源的有利补充。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

实施例1

请参阅图1，本实施例提供了一种消防水源站，能够有效与市政水源相结合，是市政水源的有效补充，消防水源站包括消防水池100、消火栓泵、喷淋泵300以及消防车取水泵400。

消防水池100用于储存水源，保证在火灾发生时，能够第一时间提供水进行灭火动作，同时，消防水池100内的水还可以用于防焊，当旱灾发生时，可以利用消防水池100内的水进行补充，减少旱情的损失，保障人们的正常生活。

消防水池100包括外层墙体、隔层140以及溢水管600，外层墙体包括底壁120、顶壁110以及侧壁130，侧壁130位于顶壁110和底壁120之间，用于支撑整个消防水池100，侧壁130相应的侧边与顶壁110和底壁120连接，构成储水的空间。消防水池100的形状按需设置，可以设置为圆柱形、方柱形等，建造时灵活方便，根据不同的地形建造，适用的范围广，能够在不同环境下建造使用。例如，将消防水池100建造为方柱形，即侧壁130由四个部分组成，包括第一侧壁130部、第二侧壁130部、第三侧壁130部以及第四侧壁130部，第一侧壁130部和第三侧壁130部相对设置，第二侧壁130部和第四侧壁130部相对设置，第一侧壁130部、第二侧壁130部、第三侧壁130部以及第四侧壁130部分别为矩形板状，加工制造方便，第一侧壁130部、第二侧壁130部、第三侧壁130部和第四侧壁130部一次首尾连接，围成了两端开口的方柱体，底壁120和顶壁110分别位于侧壁130的两端，构成了储存的空间。在实际加工时，侧壁130采用挤压板制成，便于制造加工，且加工成本低，同时，底壁120和顶壁110也采用挤压板制成，便于安装。消防水池100建造在地下，不易影响其他建筑的建筑，节省了空间，消防水池100的顶壁110受力大，为了保证其不易损坏或者变形，影响使用寿命，在顶壁110与底壁120之间安装隔层140，隔层140采用钢筋混凝土制成，即形成了钢筋混凝土层，结构牢固可靠，受力好，同时，在隔层140和顶壁110之间设置填充层150，填充层150设置为附土层，消防水池100内的水不易蒸发，保存时间长，同时，附土层能够承载一定的重力，降低了制造的成本。隔层140与底壁120之间形成了用于储水的空腔。

在实际使用时，为了减小水压作用在外层墙体上的力，增加外层墙体的使用寿命，侧壁130上开设有溢水口，溢水口位于隔层140和底壁120之间，且靠近隔层140，优选设置为溢水口与隔层140之间的距离为300mm－500mm，水储存过多时，达到溢水口的位置时，自动从溢水口处流出，减小了消防水池100内的压力。为了便于水的流动，在溢水口处安装有溢水管600，溢水管600的进水端连通消防水池100的储水的空腔，溢水管600的出水端朝向消防水池100的底部，进一步的，溢水管600包括横管部以及竖管部，横管部的端部和竖管部的端部连通，横管部垂直于竖管部，横管部水平设置，竖管部的出水端朝向消防水池100的底部，即溢水管600呈L形，竖管部的出水端不易被堵塞，使用安全可靠。

消火栓泵的进水端、喷淋泵300的进水端以及消防车取水泵400的进水端分别连通消防水池100，消火栓泵、喷淋泵300以及消防车取水泵400的进水端都位于消防水池100的底部，便于抽水，且能够利用的水资源更多，压力大，灭火效果好。消火栓泵通过第一管路210连通消防水池100，消防车取水泵400通过第二管路410连通消防水池100，进一步的，为了便于安装，减少消防水池100的出水孔的设置，将第二管路410连通在第一管路210上，且第二管路410与第一管路210的连通位置位于消防水池100和消火栓泵的进水端之间，保证消火栓泵和消防车取水泵400能够独立的使用，互不影响。假如将消防车取水泵400安装在消火栓泵的后端，即消火栓泵的出水端，当建筑内部的消火栓泵工作的时候，社会水源站的供水管线的一侧(消防车取水泵400的管路)也会同样出水，同时还影响了建筑内部消防设施的压力。消防车取水泵400的出水端连通有第三管路420，第三管路420用于将消防车取水泵400抽取的水输出，第三管路420的端部设置有多个出水口421，便于接通更多的消防水枪，优选设置为，出水口421有两个，保证多个设备能够正常使用的同时还保证每个设备的水压足够，便于灭火动作。喷淋泵300通过管道连通消防水池100。喷淋泵300和消火栓泵用于在建筑物内使用，当建筑物发生火灾时，第一时间打开消火栓泵和喷淋泵300，及时灭火。

消防栓泵200、消防车取水泵400以及喷淋泵300为现有技术，本实施例中为对其结构和功能进行改进，为了避免叙述重复累赘，在此不进行详细说明。

实施例2

请参阅图2，本实施例也提供了一种消防水源站，本实施例提供的消防水源站是在实施例一的技术方案的基础上的进一步改进，实施例一以及描述的技术方案同样适用于本实施例，为了避免叙述重复累赘，实施例一已经公开的技术方案不再重复描述。

具体的，本实施例是在实施例一的技术方案的基础上针对消防车取水泵400管路内易进入空气，导致抽水不便的情况发生进行的改进，消防水源站还包括止逆阀500，止逆阀500安装在第三管路420上，止逆阀500的作用是水流向设定方向流动时能够从止逆阀500处流过，而水流朝另一相反反向流动时不能通过止逆阀500，本实施例的具体使用时，止逆阀500安装在第三管路420上，即安装在消防车取水泵400的输出管路上，用于阻断所述第三管路420内的沿所述出水口421朝所述消防取水泵方向流动的水，消防车取水泵400使用时，能够将消防水池100内的水通过止逆阀500抽出，进而实现了水源的使用，当消防车取水泵400停止工作时，第三管路420内的水不会通过止逆阀500流向消防车取水泵400，即保证了消防栓泵200使用过程中，不会将第三管路420内的空气吸入，不易影响消防栓泵200的使用。吸入空气的原因是，消火栓泵启动时，第三管路420内的水位比消防水池100内的水位低，当消防水池100内的水位下降到一定数值时，会将第三管路420内的水抽空而吸入空气，影响消防栓泵200的正常工作。

本实施例的优选方案中，所述消防水源站还包括自动泄水阀，所述自动泄水阀安装在所述逆止阀与所述消防车取水泵400的出水端之间，自动泄水阀能够将第三管路420中位于止逆阀500上方的水排出，进而避免了第三管路420在寒冷的条件下被冻住的情况发生，整个管路通畅，便于使用。自动泄水阀设置有三通管口，便于其中一个损坏时，可以通过手动操作从另外的管口进行排水。

本实施例的优选方案中，消防水源站还包括水位显示组件，水位显示组件包括两个水位显示表800以及包括一个探头900，探头900伸入消防水池100内，且位于消防水池100的底部，用于感应消防水池100内的水压且产生相应的信号，并将该信号分别传递给两个水位显示表800。通过水位显示表800上显示的数值进而能够知道消防水池100内的水量，便于进行维护，保证消防水池100内水的充足，使用时更加方便可靠。消防水池100内的水可以通过抽水的方式进行补充，还可以通过浸水的方式补充。

本实施例提供的消防水源站，具有如下优点：一是投资小，见效快。建设1个消防水源站需要资金2万元左右，而建设1个消防水鹤需要资金为6万元左右，建设70个社会单位水源站，相当于节约280万元的建设资金。而且安装工作只需要3天即可完成，实效性非常高；

二是不受气候条件影响。消防水源站大多设置在地下，改造后的输水管线高于水池液面，使用过后管道内的水位会自动下降至水池液面一致的高度，支队经过多次冬季测试，没有出现结冻问题；

三是能够保证在同一区域利用多处水源同时大量供水的需求。我们都知道，市政管网的压力和流量是有限的，同一管网使用的消火栓数也是有限的，而消防水源站不受这种情况的限制，是市政消防水源的有利补充；

四是有专人维护。社会单位有专人负责管理建筑消防设施、消防水池等设备，因此能够确保水源站的日常维护到位；

五是取用便捷。水池的出水口安装于疏散通道旁边，方便消防车停靠，而且采用一键式电子启动，加水迅速。
