一种盥洗池的制作方法

本实用新型涉及卫浴设备技术领域，具体涉及一种盥洗池。

背景技术：

盥洗池在我们日常生活中扮演十分重要的角色，必不可少，通常我们现在使用的盥洗池底部排水口都采用一块圆形的可以转动的挡片作为排水或储水开关，这种结构在盥洗池寿命周期的早些时候非常灵活，手指轻轻一戳，便可以打开，而当盥洗池的使用到达一定的时间，这块挡片不再灵活，在使用时不得不使用很大的力气去开启或关闭，非常容易戳伤手指，尤其在冬天气温寒冷的时候，往往给我们带来额外的痛苦。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种盥洗池，采用转动球实现盥洗池的开关功能，不必使用手指按压，避免用力过猛时给我们带来伤害。

为实现本实用新型的目的采用的技术方案为：一种盥洗池，其特征在于，包括排水塞、盥洗池本体，所述盥洗池本体底部设有排水孔，所述排水塞通过设置在表面的橡胶层与所述排水孔过盈配合，所述排水塞包括套筒、开关球，所述的开关球嵌在套筒内部，所述开关球的两侧与套筒的内壁之间通过转动球转动连接，两个所述转动球一半嵌在开关球外表面、另一半嵌在套筒内壁上；所述开关球为空心结构，所述开关球外表面上与两个所述转动球连线垂直的方向设有条形孔，条形孔并排布置在一个球面范围内。

进一步地，所述套筒与开关球接触的范围为：以两个转动球连线为中心的90°圆周角。

进一步地，所述条形孔的布置范围为球面角90°范围内，其中心为与两个转动球连线垂直的球面直径与开关球外表面相交的一点。

进一步地，所述开关球的外表面还设有两个凹坑，两个所述凹坑与所述条形孔布置范围均匀间隔设置。

本实用新型的有益效果：

本实用新型提供的盥洗池达到了以下有益效果：

开关球与套筒构成了一个类似于球阀的结构，开关球与套筒之间通过转动球转动连接，再配合开关球表面的条形孔和凹坑，我们可以轻松地拨动开关球，转换其状态，当条形孔的相对位置在正上方和正下方时，盥洗池可以实现放水，当两个拥有条形孔的区域在开关球的侧面时，开关球与套筒之间的配合实现紧闭储水的功能，凹坑的作用是在紧闭储水的时候，人们想要切换为储水功能时能用手指按压在凹坑中，不至于因开关球的表面摩擦系数不够而无法拨动。

排水塞外表面，也就是套筒的外表面设置的橡胶层与盥洗池本体过盈配合，一来可以防止漏水，二来适应一半的盥洗池陶瓷材料。

附图说明

图1是本实用新型提供的盥洗池的结构示意图；

图2是排水塞的结构示意图；

图3是排水塞A-A剖视图。

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

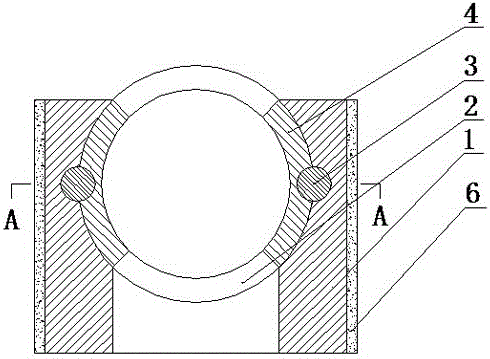

图1、图2示出了本实用新型提供的盥洗池，包括排水塞8、盥洗池本体7，盥洗池本体7底部设有排水孔，排水塞8通过设置在表面的橡胶层6与排水孔过盈配合，实现密封；排水塞8包括套筒1、开关球4，开关球4嵌在套筒1内部，具体的，开关球4的直径大小介于套筒1内径和外径之间，套筒1的内壁上设有与开关球4外表面相应的弧面，这个弧面的范围如图所示，图1的视图方向上是经过开关球4球心的竖直平面的剖视图，套筒1内壁上与开关球4配合的弧面在这个视图上表面为占据的圆周角为90°，这就使得整个开关球在这个平面上分为四个等份；上下两部分为条形孔2的范围，上面的条形孔范围刚刚好是开关球4露出套筒1的那部分面积，在每个方向的球面角都为90°，条形孔在这个范围内均匀排布，如图3所示；开关球4的两侧与套筒1的内壁之间通过转动球3转动连接，两个转动球3一半嵌在开关球4外表面、另一半嵌在套筒1内壁上；开关球5为空心结构，有一条由上下条形孔形成的通路，这就是排水的通道。

如图3所示，开关球4的外表面还设有两个凹坑5，两个凹坑5与所述条形孔布置范围均匀间隔设置，从剖面图上可以看出，凹坑在A-Ａ剖面上与转动球３均匀间隔布置，在正交与Ａ－A剖面上与条形孔2的区域均匀间隔布置。

以上所述仅为本实用新型的较优实施例，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
