一种快速排水型多功能地漏的制作方法

本实用新型涉及家装技术领域，具体涉及一种快速排水型多功能地漏。

背景技术：

随着人们居住环境的改善，地漏是现代家装领域内不可或缺的功能性部件，主要起排水、防臭、防回涌和防虫爬进的作用；目前市场上具有3防功能的地漏大都由上部汇水区和下部地漏芯两部分组成，起到3防作用的挡板都设置在漏芯的末端，然后插入下水管连接；由于漏芯直径受到下水管径的限制无法做的足够大，加上设置挡板还需要占用部分空间，使得挡板口处的水流量不到下水管排量的40%，因此排水缓慢，在洗衣、洗澡、冲洗地面时容易形成室内积水，给日常家庭生产造成不便并浪费了大量时间。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的不足，通过把地漏汇水腔

体加长做成一个整体腔壳，同时将漏芯设计得足够大装配在腔体里。从漏芯挡板处流出的废水不是直接进入下水管，而是先进入空间大的腔体，再由腔体下部排水口进入下水管，提高了排水效率。

为达到上述目的，本实用新型采用的技术方案是：一种快速排水型多功能

地漏，包括地漏盖板、地漏芯、挡板、地漏排水口和地漏汇水腔体；所述地漏汇水腔体中间为地漏汇水区，所述地漏盖板位于地漏汇水区的上面，所述地漏芯卡在地漏汇水区的顶部，所述挡板位于地漏芯的底部，所述地漏排水口连接在地漏汇水区的底部。

作为本实用新型进一步改进的，所述地漏汇水腔体为柱形或锥形。

作为本实用新型进一步改进的，所述地漏排水口的管径可略小于或等于下

水管的管径。

作为本实用新型进一步改进的，所述地漏芯为弹簧式密封方式或偏心块式密封方式。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

本实用新型方案的快速排水型多功能地漏，具有排水迅速，节省时间，不容易堵塞，清洗方便的特点；其三防性能更优，实用性很强；一体化的外形整齐大方，工艺结构简单，利于大量生产和后续装配。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

附图1为本实用新型的柱形汇水区与弹簧式地漏芯结合的结构示意图；

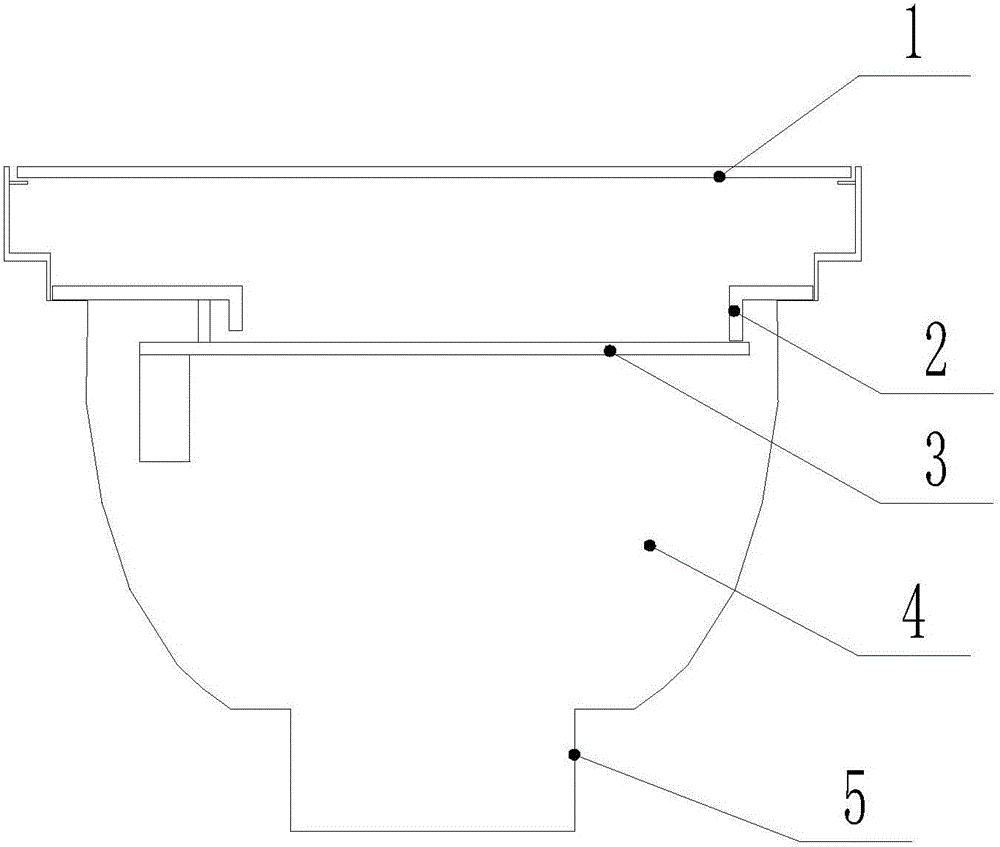

附图2为本实用新型的锥形汇水区与偏心块式地漏芯结合的结构示意图；

图中：1、地漏盖板；2、地漏芯；3、挡板；4、地漏汇水腔体；5、地漏排水口。

具体实施方式

下面结合附图及具体实施例对本实用新型提出的具体结构作进一步的描述。

本实用新型提出的一种快速排水型多功能地漏，包括地漏盖板1、地漏芯2、挡板3和地漏排水口5，其特征在于：还包括地漏汇水腔体4；所述地漏汇水腔体4中间为地漏汇水区，所述地漏盖板1位于地漏汇水区的上面，所述地漏芯2卡在地漏汇水区的顶部，所述挡板3位于地漏芯2的底部，所述地漏排水口5连接在地漏汇水区的底部。

如图1所示，本实用新型的一种结构形式，即柱形汇水腔体与弹簧式地漏芯

结合，同时将漏芯设计得足够大装配在柱形腔体里。从地漏芯挡板处流出的废水不是直接进入下水管，而是先进入空间大的腔体，再由腔体下部排水口进入下水管，这样就可以使不受下水管径限制漏芯出水量与下水管排水量一样大，从而有效增加排水地漏的排水量，而使排水更为快速顺畅。

如图2所示，本实用新型的另一种结构形式，即锥形汇水腔体与偏心块式地漏芯结合，结构原理与图1一致。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
