一种节能型循环抽水马桶的制作方法

本实用新型涉及一种抽水马桶，特别涉及一种节能型循环抽水马桶，属于家居用品技术领域。

背景技术：

水是生命之源，是人们生活必不可缺的资源。随着经济发展及人口的增加，我国的用水量在不断增加，而能够使用的淡水资源极为匮乏，我国许多地方面临着严重的缺水问题。生活中，人们必不可少的需要进行洗脸、漱口和淘米等用水，这些水资源通过下水道白白的浪费掉，而水资源不能循环利用已经成为了一个负担。而家庭中的抽水马桶所用水量大体占整个家庭用水的三分之一。

目前抽水马桶也与洗漱等用水一样通过自来水管道供应，由此导致家庭整体用水量的增加，更是对这一过于浪费水资源的模式发起了挑战。但是如何能够实现水资源的节约，水资源的循环利用，已经成了当下一大课题。在现代建筑的卫浴间内，抽水马桶所消耗的水量惊人，而日常生活中很多的生活污水却白白浪费得不到有效利用，而用生活污水冲洗马桶是合理的，也能保证生活废水得到再次利用，能起到非常有效的节水效果。但是要使生活污水能够用于冲洗马桶，最主要的问题是要对抽水马桶的水箱进行改造。

技术实现要素：

本实用新型要解决的技术问题是克服现有抽水马桶通过自来水管道供应，由此导致家庭整体用水量的增加的缺陷，提供一种节能型循环抽水马桶，从而解决上述问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种节能型循环抽水马桶，包括座便池、盖板、抽水水箱以及废水回收箱，废水回收箱设置在座便池的外侧，座便池的顶部设置有盖板和抽水水箱，抽水水箱通过出水口连通座便池，出水口的顶部设置有冲水阀，冲水阀的顶部固定连接丝杆和浮球固定杆，丝杆穿过抽水水箱连接压力开关，抽水水箱内设置有浮块装置，浮块装置活动连接进水管，进水管上设置有进水阀，进水阀连接浮块装置，浮块装置设置在浮球固定杆顶部，浮球固定杆一侧设置有溢流管，溢流管底部连通出水口。

作为本实用新型的一种优选技术方案，浮块装置包括固定板、大浮球、连接杆和小浮球，固定板固定在浮球固定杆的顶部，固定板底部设置有大浮球，大浮球活动连接在浮球固定杆上，固定板通过连接杆连接小浮球。

作为本实用新型的一种优选技术方案，进水管一端固定在抽水水箱内，进水管另一端设置在废水回收箱内，并在废水回收箱内的进水管的底部设置有过滤罩。

作为本实用新型的一种优选技术方案，小浮球与进水管的管口大小一致。

本实用新型所达到的有益效果是：本实用新型一种节能型循环抽水马桶，结构简单，只需要将生活废水收集在废水回收箱中，保证生活废水得到再次利用，能起到有效的节水效果；利用自来水通向马桶的方式，将废水回收箱中的水合理的引入马桶中，多余的水量可以通过溢流管流向座便池；使用方便，只要按下压力开关，即可冲净座便池中的污秽。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型整体结构示意图；

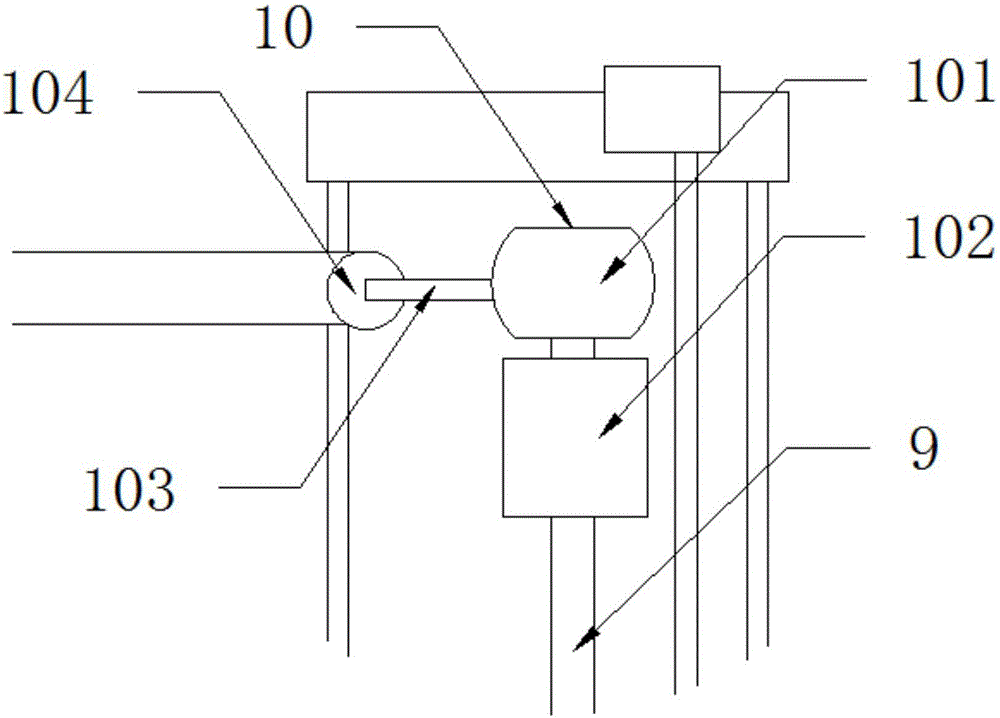

图2是本实用新型浮块装置结构示意图；

图中：1、座便器；2、盖板；3、抽水水箱；4、出水口；5、冲水阀；6、丝杆；7、压力开关；8、溢流管；9、浮球固定杆；10、浮块装置；101、固定板；102、大浮球；103、连接杆；104、小浮球；11、进水管；12、进水阀；13、废水回收箱；14、过滤罩。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-2所示，一种节能型循环抽水马桶，包括座便池1、盖板2、抽水水箱3以及废水回收箱13，废水回收箱13设置在座便池1的外侧，座便池1的顶部设置有盖板2和抽水水箱3，抽水水箱3通过出水口4连通座便池1，出水口4的顶部设置有冲水阀5，冲水阀5的顶部固定连接丝杆6和浮球固定杆9，丝杆6穿过抽水水箱3连接压力开关7，抽水水箱3内设置有浮块装置10，浮块装置10活动连接进水管11，进水管11上设置有进水阀12，进水阀12连接浮块装置10，浮块装置10设置在浮球固定杆9顶部，浮球固定杆9一侧设置有溢流管8，溢流管8底部连通出水口4。

进一步地，浮块装置10包括固定板101、大浮球102、连接杆103和小浮球104，固定板101固定在浮球固定杆9的顶部，固定板101底部设置有大浮球102，大浮球102活动连接在浮球固定杆9上，固定板101通过连接杆103连接小浮球104，进水管11一端固定在抽水水箱3内，进水管11另一端设置在废水回收箱13内，并在废水回收箱13内的进水管11的底部设置有过滤罩14，小浮球104与进水管11的管口大小一致。

具体的，在抽水水箱3的顶部有一个压力开关7，这个压力开关7与丝杆6相连；按下压力开关7时，丝杆6压向冲水阀5，冲水阀5向上翘起，打开出水口4，出水口4连通抽水水箱3和座便池1，水会沿着出水口4进入座便池1中，冲过之后冲水阀5复位；在冲水阀5上通过浮球固定杆9连接浮块装置10，浮块装置10由固定板101、大浮球102和固定板101通过连接杆103连接的小浮球104，当抽水水箱3中水量过少时，浮块装置10向下移动，打开进水管11上的进水阀12，可将废水回收箱13中水注入抽水水箱3中，在废水回收箱13内的进水管11管口处设置过滤罩14，可避免生活废水中的废物堵塞进水管11；水量过多时，浮块装置10达到浮球固定杆9的顶部，小浮球104挡在进水管11的关口，进水阀12闭合，停止进水，如果马桶出现故障，上水阀无法闭合，溢流管8将多余的水通过出水口4流向座便池，可防止水箱中的水溢出。

本实用新型一种节能型循环抽水马桶，结构简单，只需要将生活废水收集在废水回收箱13中，保证生活废水得到再次利用，能起到有效的节水效果；利用自来水通向马桶的方式，将废水回收箱13中的水合理的引入马桶中，多余的水量可以通过溢流管8流向座便池1；使用方便，只要按下压力开关，即可冲净座便池中的污秽。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
