一种用于海绵城市的旋转植草沟结构的制作方法

本实用新型涉及一种城市排水设施，尤其是一种用于海绵城市的旋转植草沟结构。

背景技术：

海绵城市，是新一代城市雨洪管理概念，是指城市在适应环境变化和应对雨水带来的自然灾害等方面具有良好的“弹性”，也可称之为“水弹性城市”。下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。海绵城市建设强调优先利用植草沟、雨水花园、下沉式绿地等“绿色”措施来组织排水。中国实用新型专利CN 204898841 U公开了一种结合海绵城市理念的旋转植草沟结构。这种结构的旋转植草沟，不具备蓄水、多层过滤和雨水再利用等功能。

技术实现要素：

本实用新型要解决的技术问题是提供一种用于海绵城市的旋转植草沟结构，能够解决现有技术的不足，优化了旋转植草沟结构，具有快速排水、蓄水、多层过滤和雨水再利用等功能。

为解决上述技术问题，本实用新型所采取的技术方案如下。

一种用于海绵城市的旋转植草沟结构，包括旋转台阶，旋转台阶的表面开有旋转植草沟，所述旋转植草沟的底部固定连接有若干垂直设置的第一下水管，第一下水管与蓄水腔相连通，旋转台阶的表面设有若干第一排水口，第一排水口处设有垂直设置的第二下水管，第二下水管与储水池相连通，蓄水腔设有第一溢水口，第一溢水口处固定连接第三下水管，第三下水管与储水池相连通，储水池内部固定连接有第一金属板，第一金属板开有若干第一矩形通孔，第一矩形通孔内部设有第一金属丝网，第一金属板的下方设有水平设置的第二金属板，第二金属板与储水池的侧壁固定连接，第二金属板开有若干第二矩形通孔，第二矩形通孔内部设有过滤棉层，储水池的侧壁设有第二溢水口，第二溢水口处固定连接有第一排水管，第一排水管与市政管网相连通，储水池的底部与出水管相连通，出水管上依次设有截止阀、过滤筛网、水泵和第一止回阀，旋转台阶的底部设有第二排水口，第二排水口处固定连接有第二排水管，第二排水管与市政管网相连通。

作为优选，所述第一下水管内部设有海绵层。

作为优选，所述第一排水口处设有排水盖，排水盖开有若干圆形通孔。

作为优选，所述第一排水管上设有第二止回阀。

作为优选，所述第二排水口内部设有第二金属丝网。

采用上述技术方案所带来的有益效果在于：本实用新型中旋转植草沟的底部固定连接有若干垂直设置的第一下水管，第一下水管与蓄水腔相连通。在下雨时，雨水可通过旋转植草沟中的植被泥土渗透的作用流进第一下水管，经过第一下水管流入蓄水腔，进行雨水的储备。进一步的，第一下水管内部设有海绵层，在无雨时，可以利用海绵层的吸水特性，利用蓄水腔中储存的雨水为旋转植草沟中的植被提供必要的水分补充。旋转台阶的表面设有若干第一排水口，第一排水口处设有垂直设置的第二下水管，第二下水管与储水池相连通。通过第一排水口可以进行快速排水并对储水池进行快速的蓄水。进一步的，第一排水口处设有排水盖，排水盖开有若干圆形通孔。排水盖可以有效的阻止体积较大的杂物进入到第二下水管中，避免造成第二下水管的阻塞情况。蓄水腔设有第一溢水口，第一溢水口处固定连接第三下水管，第三下水管与储水池相连通。当蓄水腔中蓄水到达规定要求时，多余的水可以通过第一溢水口流入第三下水管，进而流入储水池。储水池内部固定连接有第一金属板，第一金属板开有若干第一矩形通孔，第一矩形通孔内部设有第一金属丝网，第一金属丝网可以过滤掉雨水中体积较大的颗粒物杂质。第一金属板的下方设有水平设置的第二金属板，第二金属板与储水池的侧壁固定连接，第二金属板开有若干第二矩形通孔，第二矩形通孔内部设有过滤棉层。过滤棉层可以有效的过滤掉雨水中泥沙等体积较小的颗粒物杂质。储水池的侧壁设有第二溢水口，第二溢水口处固定连接有第一排水管，第一排水管与市政管网相连通。储水池中的雨水储存量达到规定水位时，多余的雨水可以通过第一排水管排出到市政管网中。进一步的，第一排水管上设有第二止回阀，第二止回阀可以有效的阻止市政管网中的水流入储水池中。储水池的底部与出水管相连通，出水管上依次设有截止阀、过滤筛网、水泵和第一止回阀。在对储水池蓄水时，需要关闭截止阀。过滤筛网可以对雨水进行再次过滤确保没有较大颗粒物进入到水泵，保证水泵的正常运行。在旋转植草沟中的植被需要灌溉时，可以开启截止阀，打开水泵，进行植被的灌溉，有效的对雨水进行了再利用。旋转台阶的底部设有第二排水口，第二排水口处固定连接有第二排水管，第二排水管与市政管网相连通。在雨量较大时，可以通过第二排水口，对雨水进行快速的排水，使雨水直接流入市政管网。进一步的，第二排水口内部设有第二金属丝网。第二金属丝网可以有效的阻止体积较大的杂物进入第二排水管，造成第二排水管的阻塞。

附图说明

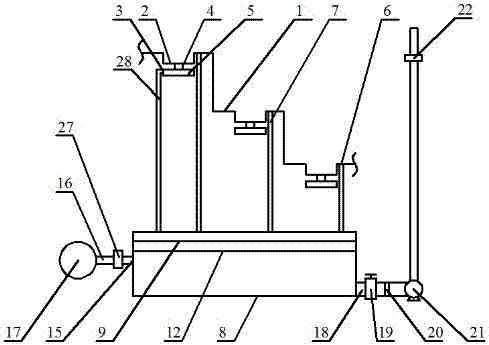

图1是本实用新型一个具体实施方式的结构图。

图2是本实用新型一个具体实施方式中储水池的连接图。

图3是本实用新型一个具体实施方式中第一金属板的结构图。

图4是本实用新型一个具体实施方式中第二金属板的结构图。

图5是本实用新型一个具体实施方式中锥形金属片的结构图。

图6是本实用新型一个具体实施方式中排水盖的结构图。

图7是本实用新型一个具体实施方式中锥形金属片的连接图。

图中：1、旋转台阶；2、旋转植草沟；3、第一溢水口；4、第一下水管；5、蓄水腔；6、第一排水口；7、第二下水管；8、储水池；9、第一金属板；10、第一矩形通孔；11、第一金属丝网；12、第二金属板；13、第二矩形通孔；14、过滤棉层；15、第二溢水口；16、第一排水管；17、市政管网；18、出水管；19、截止阀；20、过滤筛网；21、水泵；22、第一止回阀；23、第二排水口；24、第二排水管；25、海绵层；26、第二金属丝网；27、第二止回阀；28、第三下水管；29、排水盖；30、圆形通孔；31、环形金属片；32、支撑杆；33、锥形金属片；34、锥形凹槽。

具体实施方式

本实用新型中使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接、粘贴等常规手段，在此不再详述。

参照图1-7，本实用新型一个具体实施方式包括旋转台阶1，旋转台阶1的表面开有旋转植草沟2，所述旋转植草沟2的底部固定连接有若干垂直设置的第一下水管4，第一下水管4与蓄水腔5相连通，旋转台阶1的表面设有若干第一排水口6，第一排水口6处设有垂直设置的第二下水管7，第二下水管7与储水池8相连通，蓄水腔5设有第一溢水口3，第一溢水口3处固定连接第三下水管28，第三下水管28与储水池8相连通，储水池8内部固定连接有第一金属板9，第一金属板9开有若干第一矩形通孔10，第一矩形通孔10内部设有第一金属丝网11，第一金属板9的下方设有水平设置的第二金属板12，第二金属板12与储水池8的侧壁固定连接，第二金属板12开有若干第二矩形通孔13，第二矩形通孔13内部设有过滤棉层14，储水池8的侧壁设有第二溢水口15，第二溢水口15处固定连接有第一排水管16，第一排水管16与市政管网17相连通，储水池8的底部与出水管18相连通，出水管18上依次设有截止阀19、过滤筛网20、水泵21和第一止回阀22，旋转台阶1的底部设有第二排水口23，第二排水口23处固定连接有第二排水管24，第二排水管24与市政管网17相连通。本实施例中旋转植草沟2的底部固定连接有若干垂直设置的第一下水管4，第一下水管4与蓄水腔5相连通。在下雨时，雨水可通过旋转植草沟2中的植被泥土渗透的作用流进第一下水管4，经过第一下水管4流入蓄水腔5，进行雨水的储备。进一步的，第一下水管4内部设有海绵层25，在无雨时，可以利用海绵层25的吸水特性，利用蓄水腔5中储存的雨水为旋转植草沟2中的植被提供必要的水分补充。旋转台阶1的表面设有若干第一排水口6，第一排水口6处设有垂直设置的第二下水管7，第二下水管7与储水池8相连通。通过第一排水口6可以进行快速排水并对储水池8进行快速的蓄水。进一步的，第一排水口6处设有排水盖29，排水盖29开有若干圆形通孔30。排水盖29可以有效的阻止体积较大的杂物进入到第二下水管7中，避免造成第二下水管7的阻塞情况。蓄水腔5设有第一溢水口3，第一溢水口3处固定连接第三下水管28，第三下水管28与储水池8相连通。当蓄水腔5中蓄水到达规定要求时，多余的水可以通过第一溢水口3流入第三下水管28，进而流入储水池8。储水池8内部固定连接有第一金属板9，第一金属板9开有若干第一矩形通孔10，第一矩形通孔10内部设有第一金属丝网11，第一金属丝网11可以过滤掉雨水中体积较大的颗粒物杂质。第一金属板9的下方设有水平设置的第二金属板12，第二金属板12与储水池8的侧壁固定连接，第二金属板12开有若干第二矩形通孔13，第二矩形通孔13内部设有过滤棉层14。过滤棉层14可以有效的过滤掉雨水中泥沙等体积较小的颗粒物杂质。储水池8的侧壁设有第二溢水口15，第二溢水口15处固定连接有第一排水管16，第一排水管16与市政管网17相连通。储水池8中的雨水储存量达到规定水位时，多余的雨水可以通过第一排水管16排出到市政管网17中。进一步的，第一排水管16上设有第二止回阀27，第二止回阀27可以有效的阻止市政管网17中的水流入储水池8中。储水池8的底部与出水管18相连通，出水管18上依次设有截止阀19、过滤筛网20、水泵21和第一止回阀22。在对储水池8蓄水时，需要关闭截止阀19。过滤筛网20可以对雨水进行再次过滤确保没有较大颗粒物进入到水泵21，保证水泵21的正常运行。在旋转植草沟2中的植被需要灌溉时，可以开启截止阀19，打开水泵21，进行植被的灌溉，有效的对雨水进行了再利用。旋转台阶1的底部设有第二排水口23，第二排水口23处固定连接有第二排水管24，第二排水管24与市政管网17相连通。在雨量较大时，可以通过第二排水口23，对雨水进行快速的排水，使雨水直接流入市政管网17。进一步的，第二排水口23内部设有第二金属丝网26。第二金属丝网26可以有效的阻止体积较大的杂物进入第二排水管24，造成第二排水管24的阻塞。

另外，本实施例中出水管18的末端焊接连接有环形金属片31，环形金属片31的顶面固定连接有若干垂直设置的支撑杆32，支撑杆32与锥形金属片33固定连接。进一步的，锥形金属片33的底面开有若干锥形凹槽34。在利用储水池8中的雨水对旋转植草沟2中的植被进行灌溉时，锥形金属片33结合锥形凹槽34可以有效的对水流起到导流作用，增大灌溉面积。

其中，本实用新型中所使用的旋转台阶和旋转植草沟已经在背景技术引用的专利文献中进行了充分的公开，海绵层、过滤筛网、止回阀、水泵和截止阀等器件属于成熟的现有技术，在此不再详述其具体结构。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
