平地机工作装置的制作方法

本发明涉及一种平地机，更具体地说，涉及一种平地机工作装置。

背景技术：

平地机是利用铲(刮)刀平整地面的土方机械，平地机铲刀装置是平地机主要的工作装置，实现平地、挖沟、开槽等等工作。平地机工作装置由铲刀支撑架、牵引架、回转装置和铲刀体等组成。利用液压油缸与铲刀支撑架连接，实现铲刀体的角度调节。工作装置采用两个独立的铲刀支撑架与两个角变换油缸进行铲刀体的角度控制，机构还是较复杂，加工时间较长，成本也较高。

现有的工作装置中，左右铲角油缸布置在回转装置的左右侧，分别与两个铲刀支撑架进行连接控制，实现铲刀体的角度控制。在现有的技术方案中，液压油缸外露，与之相连的液压油管与回转装置有相对运动，容易磨伤管路。油缸的左右布置遮挡驾驶员的刮土工作视野。

技术实现要素：

本发明要解决的技术问题是针对现有平地机工作装置机构复杂，遮挡视野的问题，而提供一种能够改善平地机驾驶员工作视野的平地机工作装置。

本发明为实现其目的的技术方案是这样的：提供一种平地机工作装置，包括牵引架、转动安装在牵引架上的回转装置、铲刀体，其特征在于还包括铲刀支撑架和角变换油缸，所述回转装置的后端具有向下延伸用于安装铲刀支撑架的悬臂，所述铲刀支撑架呈四方框架状，所述铲刀体滑动安装在所述铲刀支撑架上，所述铲刀支撑架在其底部与所述悬臂的底端转动连接，在回转装置后部正中位置设置有油缸座，所述角变换油缸的一端与油缸座铰接，另一端与所述铲刀支撑架铰接。在本发明中，仅有一个居中布置的角变换油缸，结构简单，且不会影响到驾驶员的视野。

上述平地机工作装置中，所述铲刀支撑架包括两根上下平行的上梁和下梁以及位于上梁和下梁两端连接上梁和下梁的左支撑和右支撑，在上梁和下梁的中部固定有角变换支撑架，所述角变换油缸与所述角变换支撑架连接。

上述平地机工作装置中，所述左支撑和有支撑的上部前侧和下部前侧分别固定安装有上导滑块和下导滑块，所述上导滑块上设置有开口朝下的凹槽，所述下导滑块上设置有开口朝上的凹槽，所述铲刀体的背面设置有相互平行且对应嵌入到上导滑块的凹槽和下导滑块的凹槽内的滑轨。

上述平地机工作装置中，所述角变换支撑架的上端与所述上梁固定连接，下端与所述下梁固定连接，在所述角变换支撑架的上部前侧设置有上导滑块，所述上导滑块上设置有供所述铲刀体背面上滑轨嵌入的凹槽。

上述平地机工作装置中，在所述铲刀支撑架上安装有推动铲刀体在所述铲刀支撑架上滑动的铲刀侧移油缸。

上述平地机工作装置中，所述下梁为圆管状，所述铲刀支撑架通过所述下梁与所述悬臂转动连接。

本发明与现有技术相比具有的有益效果：该平地机工作装置，结构简单，由于采用单油缸控制，油缸位于铲刀体后部，刮土时，石头、泥土不易磕碰油缸，油缸得到保护。由于油缸后置，油缸不会影响到驾驶员工作时的视野。

附图说明

图1是本发明平地机工作装置的结构示意图。

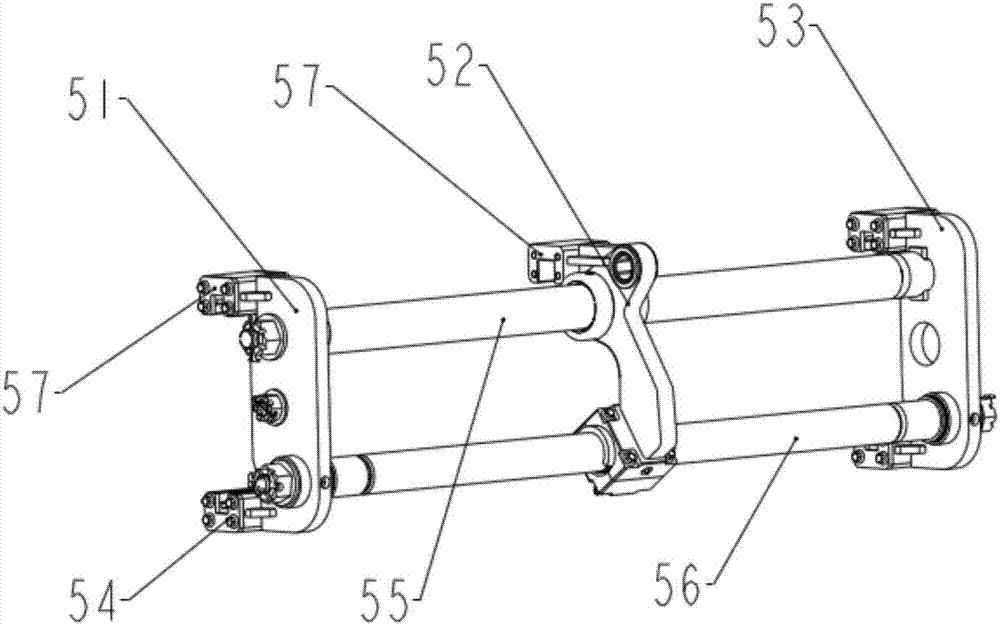

图2是本发明平地机工作装置中铲刀支撑架的结构示意图。

图中零部件名称及序号：

牵引架1、回转装置2、悬臂21、油缸座22、铲刀体3、滑轨31、角变换油缸4、铲刀支撑架5、左支撑51、角变换支撑架52、右支撑53、下导滑块54、上梁55、下梁56、上导滑块57、铲刀侧移油缸6。

具体实施方式

下面结合附图说明具体实施方案。

如图1所示，本实施例中的平地机工作装置包括牵引架1、铲刀体3，牵引架1的前端用于与平地机前车架的前端铰接，后端通过侧移油缸与平地机前车架后端连接。在牵引架1上安装有回转装置2，回转装置2的后端具有向下延伸用于安装铲刀支撑架的悬臂21。

如图2所示，铲刀支撑架5呈四方框架状，铲刀支撑架5在其底部与悬臂21的底端转动连接。铲刀支撑架5包括两根上下平行的上梁55和下梁56以及位于上梁55和下梁56两端连接上梁55和下梁56的左支撑51和右支撑53。下梁56为圆管状，铲刀支撑架5通过下梁56与悬臂21转动连接。

左支撑51和右支撑53的上部前侧和下部前侧分别固定安装有上导滑块57和下导滑块54，上导滑块57上设置有开口查下的凹槽，下导滑块54上设置有开口朝上的凹槽，铲刀体3的背面设置有相互平行且对应嵌入到上导滑块的凹槽和下导滑块的凹槽内的滑轨31。

在上梁55和下梁56的中部固定有角变换支撑架52，角变换支撑架52的上端与上梁55固定连接，下端与下梁56固定连接，在角变换支撑架52的上部前侧设置有上导滑块57，上导滑块57上设置有供铲刀体背面上部滑轨嵌入的凹槽。

在回转装置2后部正中位置设置有油缸座22，角变换油缸4的一端与油缸座22铰接，另一端铰接在角变换支撑架52的上部。

在铲刀支撑架5上安装有推动铲刀体在铲刀支撑架上滑动的铲刀侧移油缸6，如图1所示，铲刀侧移油缸6的缸筒两端分别固定在左支撑和右支撑上，活塞杆的端部与铲刀体连接，铲刀侧移油缸6的伸缩推动铲刀体在铲刀支撑架5滑动。

在本发明中，铲刀支撑架5上，下梁的两端与悬臂铰接，形成两个铰接点，角变换支撑架52的上部通过角变换油缸4连接，形成一个铰接点，角变换油缸4的伸缩推动铲刀支撑架5绕下梁转动，从而实现铲刀体3的角度变化。

本发明与现有技术相比具有的有益效果：该平地机工作装置，结构简单，由于采用单油缸控制，油缸位于铲刀体后部，刮土时，石头、泥土不易磕碰油缸，油缸得到保护。由于油缸后置，油缸不会影响到驾驶员工作时的视野。

技术特征：

技术总结
本发明涉及平地机工作装置，为解决现有平地机工作装置机构复杂，遮挡视野的问题；提供一种平地机工作装置，包括牵引架、转动安装在牵引架上的回转装置、铲刀体，其特征在于还包括铲刀支撑架和角变换油缸，所述回转装置的后端具有向下延伸用于安装铲刀支撑架的悬臂，所述铲刀支撑架呈四方框架状，所述铲刀体滑动安装在所述铲刀支撑架上，所述铲刀支撑架在其底部与所述悬臂的底端转动连接，在回转装置后部正中位置设置有油缸座，所述角变换油缸的一端与油缸座铰接，另一端与所述铲刀支撑架铰接。在本发明中，仅有一个居中布置的角变换油缸，结构简单，且不会影响到驾驶员的视野。

技术研发人员：秦宇;卢南潮;曲洪雪
受保护的技术使用者：广西柳工机械股份有限公司
技术研发日：2017.05.19
技术公布日：2017.09.12
