下插混凝土的管柱的制作方法

本发明涉及管柱领域，特别涉及下插混凝土的管柱。

背景技术：

在插管柱工艺中，需要将管柱插入已经浇灌完成且尚未初凝的混凝土桩身内。

目前，管柱包括管体以及设置在管体下端的锥尖块，大部分锥尖块都是圆形锥尖状。在插管柱工艺中，，由于混凝土的阻力极大，且混凝土内含有大量的碎石，并且呈流态的混凝土极不均匀，在静力下插管柱时，极易因为混凝土的不均匀而导致管柱向碎石较少的区域滑动，进而导致钢管柱垂直度过大，无法达到设计和规范要求。

在现有技术中，插管柱工艺即使在旋转插入状态下，一样无法避免管柱向碎石较少区域滑动，导致管柱垂直度无法满足设计和规范要求，同时一旦遇到阻力过大，便无法继续向下插入，导致工作无法继续实施。

技术实现要素：

本发明的目的在于提供下插混凝土的管柱，旨在解决现有技术中，插管柱工艺中，管柱垂直度无法满足设计和规范要求且混凝土对其阻力过大的问题。

本发明是这样实现的，下插混凝土的管柱，包括管体以及锥尖块，所述锥尖块连接在所述管体的下端，所述锥尖块的外周侧壁包括多个侧面，多个所述侧面依序侧边连接，形成上大下小的多边形锥体状。

进一步的，所述锥尖块包括多个梯形板，多个所述梯形板的侧边依序连接，形成多边形锥体状。

进一步的，所述锥尖块由八个所述梯形板组成，所述锥尖块形成多边形锥体状。

进一步的，所述锥尖块的外周设置有多个导向条，所述导向条沿着所述锥尖块的轴向倾斜布置。

进一步的，所述锥尖块的直径小于所述管体的直径，所述导向条的上端连接在所述管体的下端部。

进一步的，沿着所述锥尖块的轴向方向，所述导向块的宽度逐渐减少。

进一步的，所述导向条的下端部呈尖状。

进一步的，所述锥尖块的下端部的中心位置连接有导向锥头，沿自上而下的方向，所述导向锥头的尖状布置。

进一步的，所述导向锥头包括两个导向板，两个所述导向板呈十字交叉状布置。

进一步的，所述锥尖块的下端部的中心位置形成有平台，所述导向锥头连接在所述平台上。

与现有技术相比，本发明将原管柱锥尖块由圆形改为八块梯形组成的多边形锥体状，且在其外周设置导向条，同时锥尖块的下端中心位置形成有平台，此平台连接有十字交叉状的两个导向板；在下插管柱过程中，锥尖块、导向条、十字交叉导向板均可起到导向的作用，三重导向作用，保证下插管柱的垂直度；同时锥尖块、导向条、十字交叉导向板在旋转状态下均可切削混凝土，从而降低混凝土对下插管柱的阻力，使下插管柱不仅保证了垂直度而且降低混凝土对下插管柱的阻力。

附图说明

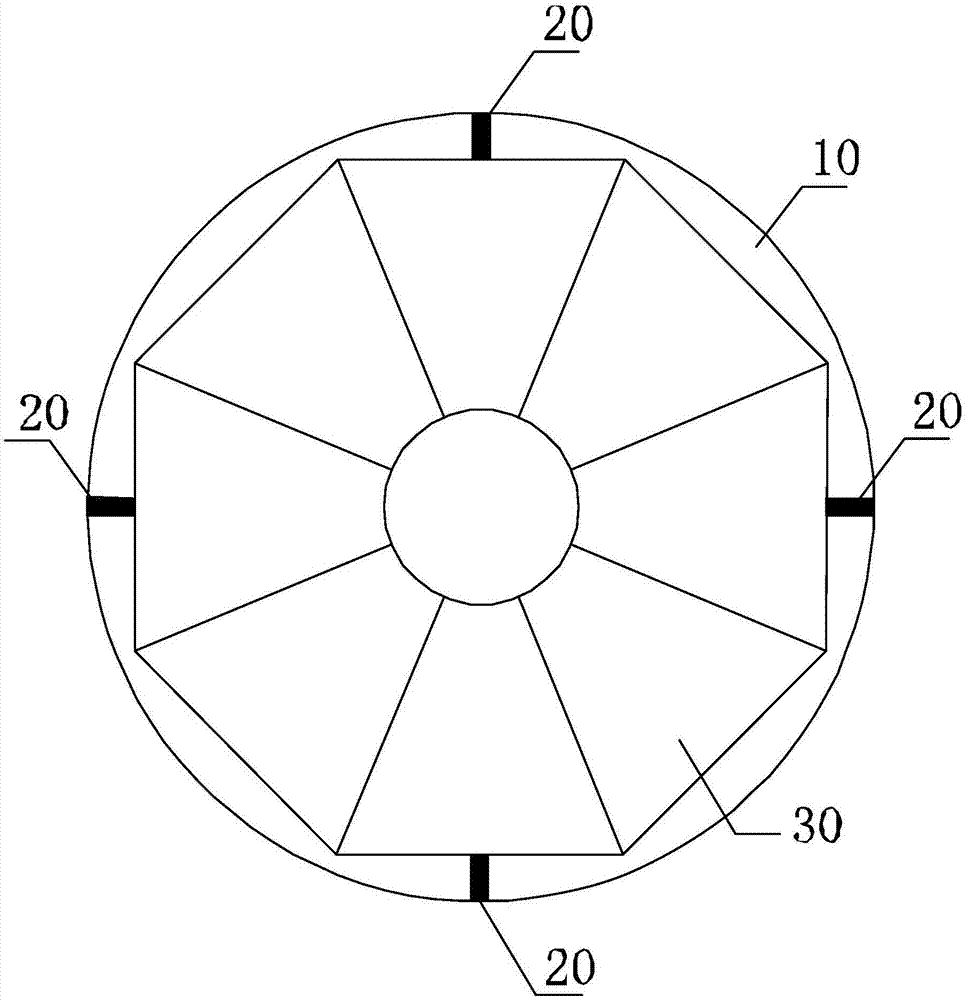

图1是本发明实施例提供的下插混凝土的管柱的主视示意图；

图2是本发明实施例提供的下插混凝土的管柱的剖面示意图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

本实施例的附图中相同或相似的标号对应相同或相似的部件；在本发明的描述中，需要理解的是，若有术语“上”、“下”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。

以下结合具体实施例对本发明的实现进行详细的描述。

参照图1所示，为本发明提供较佳实施例。

下插混凝土的管柱，包括管体以及锥尖块，锥尖块连接在管体的下端，锥尖块的外周侧壁包括多个侧面，多个侧面依序侧边连接，形成上大下小的多边形锥体状。

在具体工作中，为了降低在下插管柱工艺中，混凝土对管柱的阻力，将原管柱的圆形状改为多边形锥体状，多边形锥体状在下插过程中能切削混凝土，从而降低下插阻力，并且多边形锥体状相对于圆形锥尖更具有导向作用，从而提高对下插管柱垂直度的控制，使下插管柱不仅保证了垂直度而且降低混凝土对下插管柱的阻力。

本实施例中，锥尖块由八个梯形板，八个梯形板的侧边依序连接，形成多边形锥体状，梯形板结构稳定，承重力强，不易变形，能提高锥尖块的使用周期且增加其使用效果，八个梯形板的连接，使其结构紧凑，在下插管柱时，能均匀分散下插的作用力和混凝土对其的阻力，从而能更好控制下插管柱的垂直度，八个梯形的侧边连接处切削混凝土，从而降低混凝土对锥尖块的阻力，增强其工作效率。

为了更好控制下插管柱的垂直度，锥尖块的外周设置有多个导向条，由于锥尖块由八个梯形组成，且呈上大下小，所以导向条沿着锥尖块的轴向倾斜布置，这样布置的好处是，导向条与锥尖块更加切合，且不会相互影响各自的导向功能，在下插管柱时，导向作用相互叠加，有助于加强控制下插管柱的垂直度。

本实施例中，锥尖块连接在管体的下端，因为锥尖块的直径小于所述管体的直径，所以管体下端除去与锥尖块的连接位置，还存在剩余空间，于是，导向条的上端连接在管体的下端的剩余空间，导向条的上端宽度恰好占据管体下端剩余空间，使其整体结构紧凑，不会造成下插管柱的阻力增加，影响其下插效率。

为了降低混凝土对导向条的阻力，导向条沿着所述锥尖块的轴向方向，其宽度逐渐减少，这样达到的效果是，导向条与锥尖块上大下小的结构相呼应，作用相互叠加，增加导向条切削混凝土能力，从而在下插管柱时，减少混凝土对于导向条的阻力。

为了进一步优化导向条的作用，导向条的下端部呈尖状，在下插管柱时，导向条下端优先接触混凝土，呈尖状的导向条具有更高的切削能力，有助于降低混凝土对导向条的阻力，在不影响其导向作用的同时，增加整体下插管柱的工作效率。

本实施例中，锥尖块的下端部的中心位置连接有导向锥头，沿自上而下的方向，导向锥头的尖状布置，导向锥头具有导向能力，在下插管柱时，导向锥头与锥尖块、导向条相互配合，三重导向，增加下插管柱的导向性，从而控制垂直度，使其满足设计和规范要求，导向锥头还具有切削混凝土的功能，在下插管柱时，能降低混凝土对管柱的阻力。

本实施例中，导向锥头包括两个导向板，两个导向板呈十字交叉状布置，这样布置的好处是，增强导向锥头的切削能力，从而降低混凝土对管柱的阻力，提高管柱的工作效率。

为了整体结构的紧凑，锥尖块的下端部的中心位置形成有平台，导向锥头连接在平台上，锥尖块的侧边与导向锥头的侧边对应连接，下插管柱时，导向锥头与锥尖块相互配合，导向作用的叠加有助于更好控制下插管柱垂直度，导向锥头和锥尖块均可切削混凝土，有助于尽可能的降低混凝土对下插管柱的阻力。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及管柱领域，公开了下插混凝土的管柱，包括管体以及锥尖块，锥尖块连接在管体的下端，锥尖块的外周侧壁包括多个侧面，多个侧面依序侧边连接，形成上大下小的多边形锥体状。在下插管柱工艺中，锥尖块在下插过程中能切削混凝土，从而降低下插阻力，并且锥尖块具有导向作用，从而提高对下插管柱垂直度的控制，使下插管柱不仅保证了垂直度而且降低混凝土对下插管柱的阻力。

技术研发人员：龙廷文
受保护的技术使用者：深圳宏业基岩土科技股份有限公司
技术研发日：2017.05.23
技术公布日：2017.07.21
