一种高效率的水利清淤疏通装置的制作方法

本发明涉及水利清淤疏通装置技术领域，尤其涉及一种高效率的水利清淤疏通装置。

背景技术：

在水利水电工程中，水利水库由于拦截了水，水夹带的大量淤泥会沉积到水库底部，造成水库水质恶化，容积减少，影响发电等。目前常规的水库清淤方式如下：水力学方法清淤主要是指采用水力学方法疏浚水库。这种方法是最为常用的，且一般是在水库修建之初就由设计单位将其考虑在了主体工程之中。其形式有这么几种：用异重流排沙、设冲沙孔冲沙、用泄水底孔排沙。水力学方法的优点是：清淤工程不需要预先排空水库，也不需要停止运行。在清淤过程中，水库可以照常运行。该方法的缺点是：疏浚只能对挖淤进行有限控制，在洪水期间，已开挖的都分可能再淤塞。采用这种方法进行挖淤需要淤泥运输装置和堆料场，但是现有的清淤疏通装置工作效率低下，且在清淤过程中经常会遇到堵塞的问题，且工作动力比较小，不能最大化的将淤泥清除，且成本巨大，也不便于移动，为此，我们提出一种高效率的水利清淤疏通装置。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，现有的清淤疏通装置工作效率低下，且在清淤过程中经常会遇到堵塞的问题，且工作动力比较小，且成本巨大，也不便于移动，不能最大化的将淤泥清除，而提出的一种高效率的水利清淤疏通装置。

为了实现上述目的，本发明采用了如下技术方案：

设计一种高效率的水利清淤疏通装置,包括壳体，所述壳体的内腔分别设有第一隔板和第二隔板，所述第一隔板的中部设有第一通孔，所述第二隔板上设有第二通孔，所述第二通孔位于第一通孔的正下方，所述第二通孔和第一通孔之间通过漏斗连接，所述壳体的外部一侧设有安装板，所述安装板上安装有第二电机，所述第二电机通过第二转轴连接有分流柱，所述分流柱位于漏斗的中部，且所述分流柱的上部与第一通孔贴合，所述分流柱上设有两个相对应的弧形槽，所述壳体的左侧上部设有延伸管，所述延伸管内安装有吸泥泵，所述第一隔板的上端远离延伸管的一侧安装有与吸泥泵同一水平线的第一电机，所述第一电机靠近延伸管的一侧设有挡板，所述第一电机连接有第一转轴，所述第一转轴的外侧设有螺旋叶片，所述第二隔板与壳体之间安装有气缸，所述气缸通过支撑杆连接有推板，所述壳体远离气缸的一侧设有与推板同一水平线的第二出口，所述壳体的下端右侧设有第一出口，所述第一隔板和第二隔板之间安装有电源和控制开关，所述第一电机、吸泥泵、第二电机、气缸、电源均和控制开关连接。

优选的，所述挡板的中部卡接有密封圈，且密封圈的内圈与第一转轴相匹配。

优选的，所述推板的垂直距离与第二隔板和壳体之间的距离相匹配。

优选的,所述分流柱上的两个弧形槽相对称，且第二电机通过第二转轴带动分流柱的转速与气缸带动推板的来回推动力相吻合。

本发明提出的一种高效率的水利清淤疏通装置，有益效果在于：通过吸泥泵将淤泥吸进，然后通过第一电机带动螺旋叶片将淤泥转移到第一通孔中，既可以输送淤泥又可以对大块物件进行搅碎，避免堵塞的问题，然后由第二电机带动分流柱转动，利用弧形槽进行输送淤泥，由气缸推动推板来回运动，由于上面通过螺旋叶片的转动，不会出现大块的东西掉落在壳体的底端，这样就便于推板的推动，利用第一出口和第二出口进行排出，对比普通的清淤疏通装置，具有一定的优势，且造价低下，不需要很大的机械设备，成本过大，不便于移动和使用，本发明可以更加高效的将淤泥清除疏通，比较符合现在人的消费观念，值得以后推广使用。

附图说明

图1为本发明提出的一种高效率的水利清淤疏通装置结构示意图；

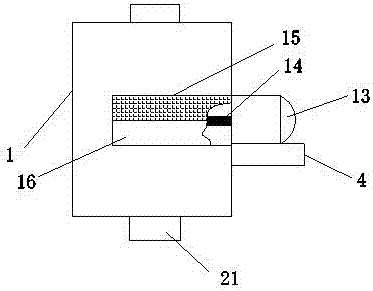

图2为本发明提出的一种高效率的水利清淤疏通装置侧面示意图。

图中：壳体1、第一隔板2、第二隔板3、安装板4、第一电机5、挡板6、密封圈7、第一转轴8、螺旋叶片9、延伸管10、吸泥泵11、漏斗12、第二电机13、第二转轴14、分流柱15、弧形槽16、气缸17、支撑杆18、推板19、第一出口20、第二出口21、第一通孔22、第二通孔23。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种高效率的水利清淤疏通装置,包括壳体1，壳体1的内腔分别设有第一隔板2和第二隔板3，第一隔板2的中部设有第一通孔22，第二隔板3上设有第二通孔23，第二通孔23位于第一通孔22的正下方，第二通孔23和第一通孔22之间通过漏斗12连接，壳体1的外部一侧设有安装板4，安装板4上安装有第二电机13，第二电机13通过第二转轴14连接有分流柱15，分流柱15位于漏斗12的中部，且分流柱15的上部与第一通孔22贴合，分流柱15上设有两个相对应的弧形槽16，分流柱15上的两个弧形槽16相对称，且第二电机13通过第二转轴14带动分流柱15的转速与气缸17带动推板19的来回推动力相吻合，每次两个弧形槽16内充满污泥的时候，刚好推板19可以实现来回拉动，便于来回均可以清理，非常方便。

壳体1的左侧上部设有延伸管10，延伸管10内安装有吸泥泵11，第一隔板2的上端远离延伸管10的一侧安装有与吸泥泵11同一水平线的第一电机5，第一电机5靠近延伸管10的一侧设有挡板6，第一电机5连接有第一转轴8，挡板6的中部卡接有密封圈7，且密封圈7的内圈与第一转轴8相匹配，避免溢出污泥，导致第一电机5的短路，影响装置的使用。

第一转轴8的外侧设有螺旋叶片9，第二隔板3与壳体1之间安装有气缸17，气缸17通过支撑杆18连接有推板19，推板19的垂直距离与第二隔板3和壳体1之间的距离相匹配，为了更好的对污泥清理，不会出现残留现象，且效率更高。

壳体1远离气缸17的一侧设有与推板19同一水平线的第二出口21，壳体1的下端右侧设有第一出口20，第一隔板2和第二隔板3之间安装有电源和控制开关，第一电机5、吸泥泵11、第二电机13、气缸17、电源均和控制开关连接。

工作原理：通过吸泥泵11将淤泥吸进，然后通过第一电机5带动螺旋叶片9将淤泥转移到第一通孔22中，既可以输送淤泥又可以对大块物件进行搅碎，避免堵塞的问题，然后由第二电机13带动分流柱15转动，利用弧形槽16进行输送淤泥，由气缸17推动推板19来回运动，由于上面通过螺旋叶片9的转动，不会出现大块的东西掉落在壳体1的底端，这样就便于推板19的推动，利用第一出口20和第二出口21进行排出。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及水利清淤疏通装置技术领域，尤其是一种高效率的水利清淤疏通装置,包括壳体，所述壳体的内腔分别设有第一隔板和第二隔板，所所述第二隔板与壳体之间安装有气缸，所述气缸通过支撑杆连接有推板，所述壳体远离气缸的一侧设有与推板同一水平线的第二出口，所述壳体的下端右侧设有第一出口，所述第一隔板和第二隔板之间安装有电源和控制开关，所述第一电机、吸泥泵、第二电机、气缸、电源均和控制开关连接。对比普通的清淤疏通装置，具有一定的优势，且造价低下，不需要很大的机械设备，成本过大，不便于移动和使用，本发明可以更加高效的将淤泥清除疏通，比较符合现在人的消费观念，值得以后推广使用。
