一种防积水道路的制作方法

本发明涉及道路排水领域，具体涉及一种防积水道路。

背景技术：

造成道路和沿线构筑物病害的主要原因之一是水的作用。道路路面积水，不仅对交通安全极为不利，长期积水还可能造成路基整体破坏,因而道路排水结构是道路设计的重要组成部分。

目前的道路排水结构通常包括埋设在地底的排水管道及连通路面与排水管道的导流管道，通过导流管道将路面的积水导流到排水管道内，并通过排水管道排走；由于导流管道在引导路面积水的同时容易携带落叶、塑料袋等垃圾进入排水管道，导致导流管道和排水管道出现堵塞的问题，是以对于导流管道和排水管道的堵塞以及杂物清理问题是目前的道路排水结构普遍存在的问题。

技术实现要素：

本发明的第一目的是为了提供一种可有效避免排水管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题的防积水道路。

本发明的另一目的是为了提供一种可有效解决导流管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题的防积水道路。

本发明的技术方案是：

一种防积水道路，包括：设置在路面上的下水槽，下水槽的上端口设有雨水篦子；埋设在地底的排水管道；竖向导流管道，竖向导流管道位于下水槽的下方，竖向导流管道的上端口与下水槽的底面相连通，竖向导流管道外侧面下部设有导流管道排水口；连接导流管道排水口与排水管道的下水连接管道；自清理式过滤网装置，自清理式过滤网装置包括设置在竖向导流管道内侧面上的管道上限位块与管道下限位块、滑动设置在竖向导流管道内并位于管道上限位块与管道下限位块之间的滑动套、设置在竖向导流管道外侧面上并与竖向导流管道相连通的旁通口、设置在滑动套上端的用于封遮滑动套上端口的主过滤网、设置在滑动套内并位于主过滤网下方的弹簧支架及设置在竖向导流管道内并位于弹簧支架下方的竖直套筒复位弹簧，所述旁通口位于管道上限位块与管道下限位块之间；以及垃圾收集装置，垃圾收集装置包括设置在地表的垃圾收集槽、设置在垃圾收集槽的上端口的密封端盖、设置在垃圾收集槽的侧面上的收集槽进水口、连接旁通口与收集槽进水口的收集管道、设置在垃圾收集槽的底面上的收集槽排水口、连接收集槽排水口与下水连接管道的辅助连接管道及设置在垃圾收集槽的底面上用于封遮收集槽排水口的过滤网罩。

本方案的雨水篦子以及自清理式过滤网装置可以对落叶、塑料袋等垃圾进行过滤，避免落叶、塑料袋等垃圾进入排水管道，可有效避免排水管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题。

另一方面，自清理式过滤网装置可以自动对主过滤网上的落叶、塑料袋等垃圾进行清理，并通过垃圾收集装置进行收集，避免主过滤网长时间堵塞竖向导流管道，造成路面积水，严重影响路面的正常使用的问题。

作为优选，过滤网罩为竖直网筒，竖直网筒的下端开口，竖直网筒的下端与垃圾收集槽的底面相连接，所述收集槽排水口位于竖直网筒的下端开口内。本方案的过滤网罩结构可以有效避免过滤网罩被堵塞的问题。

作为优选，辅助连接管道上设有单向阀。

作为优选，导流管道排水口位于管道下限位块的下方。

作为优选，排水管道位于导流管道排水口的下方。

作为优选，旁通口与收集槽进水口位于同一高度。

本发明的有益效果是：

其一，可有效避免排水管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题。

其二，可有效避免因导流管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题。

附图说明

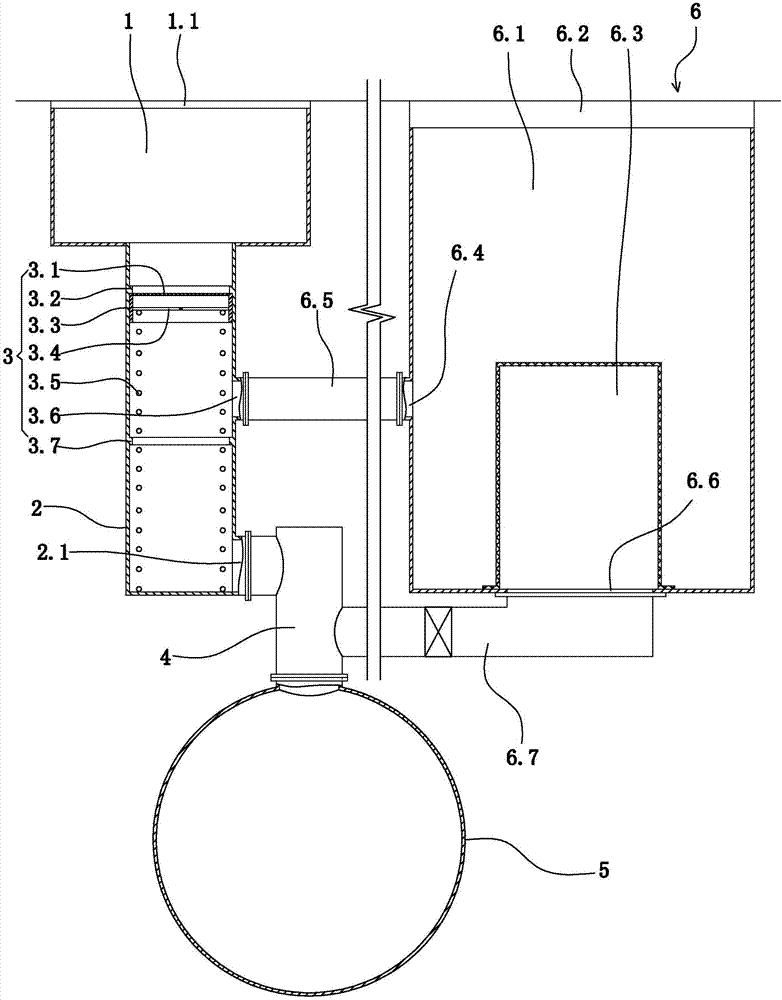

图1是本发明的防积水道路的一种结构示意图。

图中：

下水槽1，雨水篦子1.1；

竖向导流管道2，导流管道排水口2.1；

自清理式过滤网装置3，主过滤网3.1，管道上限位块3.2，滑动套3.3，弹簧支架3.4，竖直套筒复位弹簧3.5，旁通口3.6，管道下限位块3.7；

下水连接管道4；

排水管道5；

垃圾收集装置6，垃圾收集槽6.1，密封端盖6.2，过滤网罩6.3，收集槽进水口6.4，收集管道6.5，收集槽排水口6.6，辅助连接管道6.7。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：

如图1所示，一种防积水道路，包括：设置在路面上的下水槽1、埋设在地底的排水管道5、竖向导流管道2、下水连接管道4、自清理式过滤网装置3以及垃圾收集装置6。

下水槽的上端口设有雨水篦子1.1。

竖向导流管道竖直设置。竖向导流管道位于下水槽的下方。竖向导流管道的上端口与下水槽的底面相连通，竖向导流管道的下端封闭。竖向导流管道外侧面下部设有导流管道排水口2.1。导流管道排水口靠近竖向导流管道的下端。

下水连接管道呈上下延伸设置。下水连接管道连接导流管道排水口与排水管道，具体说是，下水连接管道的上部通过连接口与导流管道排水口连接件，下水连接管道的下端与排水管道相连通。

自清理式过滤网装置包括设置在竖向导流管道内侧面上的管道上限位块3.2与管道下限位块3.7、滑动设置在竖向导流管道内并位于管道上限位块与管道下限位块之间的滑动套3.3、设置在竖向导流管道外侧面上并与竖向导流管道相连通的旁通口3.6、设置在滑动套上端的用于封遮滑动套上端口的主过滤网3.1、设置在滑动套内并位于主过滤网下方的弹簧支架3.4及设置在竖向导流管道内并位于弹簧支架下方的竖直套筒复位弹簧3.5。弹簧支架呈十字形。竖直套筒复位弹簧的下端抵在竖向导流管道的内底面上，竖直套筒复位弹簧的上端抵在弹簧支架上。

排水管道位于导流管道排水口的下方。导流管道排水口位于管道下限位块的下方。旁通口位于管道上限位块与管道下限位块之间。

垃圾收集装置包括设置在地表的垃圾收集槽6.1、设置在垃圾收集槽的上端口的密封端盖6.2、设置在垃圾收集槽的侧面上的收集槽进水口6.4、连接旁通口与收集槽进水口的收集管道6.5、设置在垃圾收集槽的底面上的收集槽排水口6.6、连接收集槽排水口与下水连接管道的辅助连接管道6.7及设置在垃圾收集槽的底面上用于封遮收集槽排水口的过滤网罩6.3。

辅助连接管道位于垃圾收集槽的下方。辅助连接管道上设有单向阀6.8。旁通口与收集槽进水口位于同一高度。过滤网罩为竖直网筒，竖直网筒的下端开口，竖直网筒的下端与垃圾收集槽的底面相连接。收集槽排水口位于竖直网筒的下端开口内。

本实施例的防积水道路中：

路面的积水通过下水槽、竖向导流管道及下水连接管道排入排水管道内，并由排水管道排走；在这个过程中雨水篦子进行第一道过滤将较大的垃圾过滤掉，自清理式过滤网装置的主过滤网进行第二道过滤，避免落叶、塑料袋等垃圾进入排水管道，从而有效避免排水管道被堵塞，而造成路面积水过多，严重影响路面的正常使用的问题。

在自清理式过滤网装置工作过程中，当主过滤网被垃圾堵塞时，在主过滤网上方的水的压力作用下将克服竖直套筒复位弹簧的弹力，使滑动套往下移动直至滑动套抵在管道下限位块上为止。

当滑动套抵在管道下限位块上时：主过滤网位于旁通口的最高点与最低点之间，此时，聚集在主过滤网上方的水将通过旁通口与收集管道排入垃圾收集槽内，在这个过程中，水流将带动附着在主过滤网上的垃圾一同流入垃圾收集槽内，从而自动将主过滤网上的垃圾清理掉。

当主过滤网上的垃圾被清理后，在竖直套筒复位弹簧的作用下，滑动套往上移复位，直至滑动套抵在管道上限位块上为止。因而当主过滤网上的垃圾被清理后，路面的积水再次通过下水槽、竖向导流管道及下水连接管道排入排水管道内，并由排水管道排走。

而流入到垃圾收集槽内垃圾和水中的水将通过收集槽排水口和辅助连接管道排入排水管道内，并由排水管道排走；垃圾将被聚集在垃圾收集槽内，操作者人员通过打开密封端盖定期对垃圾收集槽内的垃圾进行清理。
