地漏滤发挡板的制作方法

本发明涉及住宅排水系统的置放设施，具体涉及一种地漏滤发挡板。

背景技术：

地漏在人们的生活中应用极其广泛，每个家庭都有，但是现有的地漏存在以下问题：不能解决毛发及杂物进入下水道，当杂物进入下水道就会造成下在下水道中结团堵塞，从而导致下水道难以疏通的技术问题。现有技术中的地漏设备未能解决上述技术问题，给人们的生活带来了极大的不便。

技术实现要素：

为了解决背景技术中所涉及的技术问题，本发明提供一种地漏滤发挡板，采用的技术方案如下：

本发明目的在于克服现有技术不足，适应现实需要，采用一种地漏滤发挡板,其特征在于，环形滤发板、滤齿和滤齿头形成一个整体，环形滤发板(3)内圆孔的直径大于地漏中漏水口的直径，安放在地漏凹形槽中，使用时仅需将地漏滤发挡板放在地漏中即可，滤齿均匀环形分布在环形滤发板上，滤齿的形状为正立锥形柱体，滤齿的上部设有滤齿头，为了节约成本，滤齿的数量为8，材料为塑料。

本发明具有以下优点：

1结构新颖独特，能防止下水道堵塞，使用方便，成本较低，适于全面推广和应用。

附图说明

图1为本发明地漏滤发挡板俯视图；

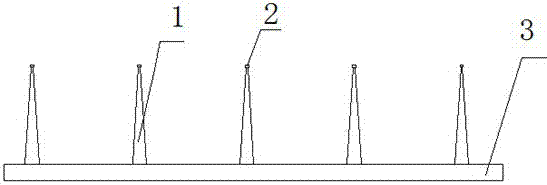

图2为本发明地漏滤发挡板侧视图；

图3为本发明地漏滤发挡板安装结构示意图；

图4为本发明地漏滤发挡板的滤齿示意图。

具体实施方式

下面结合附图对本发明进一步说明：

实施例：参见图1至图4。

地漏滤发挡板,其特征在于，环形滤发板3、滤齿1和滤齿头2形成一个整体，环形滤发板(3)内圆孔的直径大于地漏中漏水口的直径，安放在地漏凹形槽中，滤齿1均匀环形分布在环形滤发板3上，滤齿1的形状为正立锥形柱体，滤齿1的上部设有滤齿头2，滤齿1的数量为8，材料为塑料。打开地漏，将产品放入地漏中固定好，此时人们可以自由用水，当有毛发进入的时候，滤齿1为锥型的圆柱体，滤齿头2突出滤齿1顶端，阻挡毛发进入下水管道，当毛发较多时，人们仅需要打开地漏盖就可以轻松将毛发处理干净，经人们的生活带来了方便与快捷，符合社会发展需要，适于全面推广和应用。

在不脱离本发明原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种地漏滤发挡板，属于生活用品技术领域，可以解决现有地漏档不住头发及杂物进入下水管道结团堵塞和不易疏通的问题。所述滤发挡板有环状底盘及底盘连体滤齿，滤齿顶部有滤齿头，以方便杂质毛发的清理，有利于排水畅通。本发明结果简单，易于加工制作，成本低廉，实用，便于清理。

技术研发人员：尚存
受保护的技术使用者：尚存
技术研发日：2017.06.05
技术公布日：2017.08.25
