一种台下盆嵌入安装用加固件的制作方法

本实用新型属于橱柜领域，具体涉及一种台下盆嵌入安装用加固件。

背景技术：

目前整体厨柜中水槽工艺主要有台上盆、台下盆两种，台上盆直接卡装于台面上；台下盆采用下沉嵌入式安装，行业内下嵌工艺多种，参差不齐，主要问题是易脱胶、下扣件抗弯强度低，易变形、生锈等。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供了一种台下盆嵌入安装用加固件，安装简便，更加牢固，适用范围广。

本实用新型解决其技术问题所采用的技术方案是：

一种台下盆嵌入安装用加固件，包括尼龙垫块、扣件以及相互配合的第一紧固件和第二紧固件；所述尼龙垫块顶面与台面相配合装接，尼龙垫块底面凸设有凸台，凸台上设有贯通尼龙垫块且与第一紧固件相适配的沉孔；所述扣件呈类L型，具有相互固接的与尼龙垫块底面相配合的第一板以及与台下盆相配合的第二板；该第一板设有向上凸出的翻边结构以及与第一紧固件相配合的条形孔；通过第一紧固件依次穿过沉孔和条形孔并与第二紧固件配合装接以将尼龙垫块与扣件装接在台面且扣件的第二板将台下盆抵接固定在台面。

一实施例中：所述尼龙垫块的顶面为粗糙表面。

一实施例中：所述第一紧固件为螺栓，所述沉孔形状与螺栓头部形状相适配。

一实施例中：所述第一紧固件为外六角螺栓，所述沉孔为六边形。

一实施例中：所述第二紧固件为防滑螺母。

一实施例中：所述扣件为不锈钢制成。

一实施例中：所述扣件由冲压翻边工艺制成。

本技术方案与背景技术相比，它具有如下优点：

1、类L型的扣件由冲压翻边工艺一体成型，翻边结构使得扣件厚度更薄且强度更大，抗弯性能佳；

2、尼龙垫块便于带造型沉孔、凸台、麻面的加工，厚度强度均可控；尼龙成分与胶相容性佳，且麻面处理能够使尼龙垫块与台面间粘接更牢固；

3、尼龙垫块上沉孔形状与螺栓头相适配，限制螺栓自转，便于拧紧锁固；防滑螺母自带垫片，简化安装过程，保证受力均匀，确保安装的牢固性。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

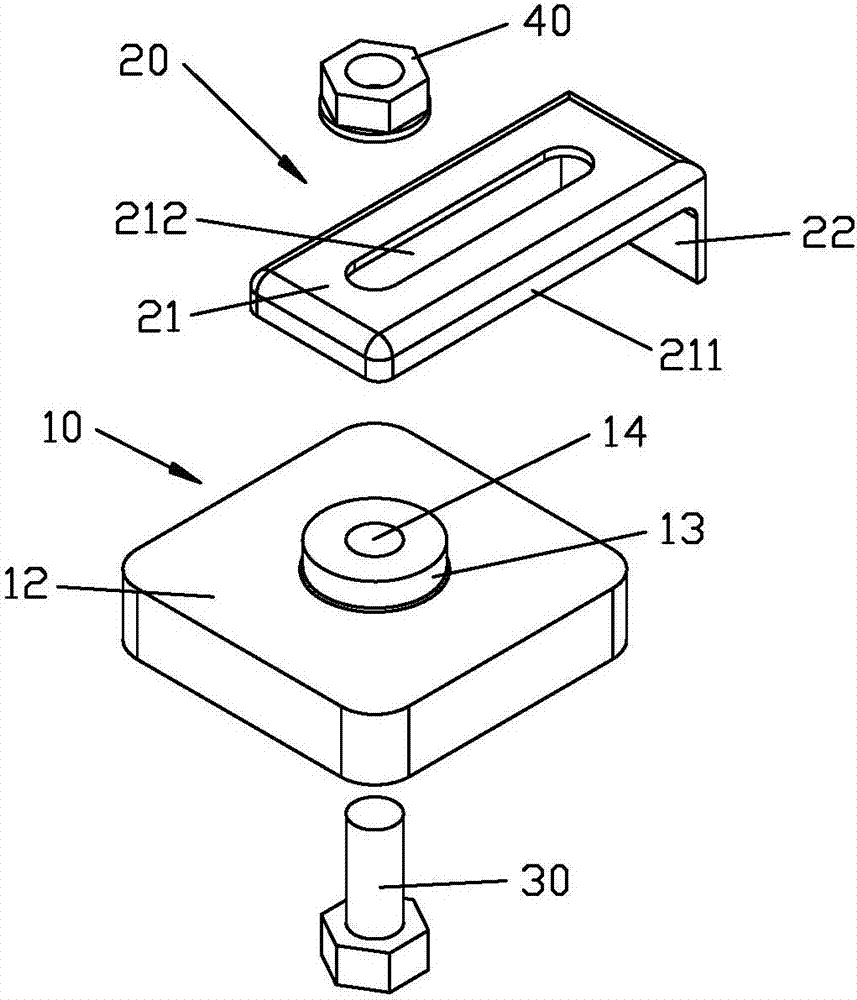

图1为本实用新型的台下盆嵌入安装用加固件立体分解示意图之一。

图2为本实用新型的台下盆嵌入安装用加固件立体分解示意图之二。

图3为本实用新型的台下盆嵌入安装用加固件整体外观示意图之一。

图4为本实用新型的台下盆嵌入安装用加固件整体外观示意图之二。

图5为本实用新型的台下盆嵌入安装用加固件实际使用示意图。

图6为图5中A处放大示意图。

附图标记：

尼龙垫块10，尼龙垫块顶面11，尼龙垫块底面12，凸台13，沉孔14；

扣件20，第一板21，翻边结构211，条形孔212；第二板22；

第一紧固件30；

第二紧固件40；

台面50；

台下盆60。

具体实施方式

下面通过实施例具体说明本实用新型的内容：

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“横”、“竖”、“顶”、“底”、“内”、“外”等指示的方位或位置关系是基于附图中的立体图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请查阅图1至图4，一种台下盆嵌入安装用加固件，包括尼龙垫块10、扣件20以及相互配合的第一紧固件30和第二紧固件40；本实施例之中，第一紧固件30为外六角螺栓，第二紧固件40为防滑螺母；

所述尼龙垫块10顶面11为粗糙表面，例如带凸点、凹坑或麻点的麻面，可通过胶粘等方式固定在台面50底部，这种粗糙的表面凹凸不平，可以增大接触面积，提高胶水用量和粘结摩擦力，使得粘接更为牢固；尼龙垫块10底面12凸设有类圆柱形凸台13，凸台13中央设有贯通尼龙垫块10的沉孔14，该沉孔14在尼龙垫块10顶面11处的形状为六边形，与第一紧固件30即外六角螺栓的螺栓头部形状相适配；沉孔14的设计可以降低第一紧固件30安装后的厚度，且安装后表面为平面，更为贴合和牢固；同时与螺栓头部相适配的形状可以限制螺栓头绕孔轴心，限制螺栓自转，便于锁固；

所述扣件20由不锈钢材料经冲压翻边工艺制成，具有相互固接的第一板21和第二板22，第一板21和第二板22相互配合使得扣件20呈类L型；第一板21周缘设有由冲压翻边形成的向上凸出的翻边结构211，使得第一板21类似无盖盒状，所述凸台13高度与翻边结构211高度相适配；这样，当第一板21与尼龙垫块10的底面12相配合装接时，凸台13能够隐藏在盒状的第一板21内；凸台13与此种结构的第一板21相配合，能够加强支撑扣件20，也便于扣件20绕凸台13旋转调整安装角度；第一板21上还设有用于第一紧固件30即外六角螺栓穿过的条形孔212；第二板22由第一板21一端向上方延伸凸出形成，用于将台下盆60的边缘抵接固定在台面50下方。

本实用新型实际使用时，如图5和图6所示，先将第一紧固件30即外六角螺栓依次穿过沉孔14和条形孔212，串接起尼龙垫块10和扣件20，然后将尼龙垫块10顶面粘11接在台面50下方；转动扣件20使其第二板22由下往上将台下盆60边缘向台面50下方抵紧；最后用第二紧固件40即防滑螺母装接在外六角螺栓末端旋紧，将尼龙垫块10和扣件20紧紧固定在台面50下同时使第二板22由下往上将台下盆60边缘抵紧固定在台面50下。

本实施例之中，防滑螺母也称法兰螺母，垫片和螺母一体式，而且具有防滑齿纹，可以增大接触面积和受力面积，受力更均匀，防松防滑、拉力更大、更加牢固，且可解决现场安装漏装垫片的问题，简化安装工序；同时，本实用新型的扣件20不同于传统技术中以加大厚度来获取强度，而是使用超薄厚度、优化加工工艺，通过冲孔翻边来增加强度，实现低廉的成本获取更佳的性能；此外，扣件20采用不锈钢杜绝生锈；尼龙垫块10不同于原有的人造石材料，便于带造型的开孔，且含有树脂成分，与台面胶相容性佳，表面麻面处理，粘结力更牢固。

以上所述，仅为本实用新型较佳实施例而已，故不能依此限定本实用新型实施的范围，即依本实用新型专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型涵盖的范围内。
