一种管道顺畅度高的软土地基基础防排水结构的制作方法

1.本发明涉及防排水结构技术领域，具体为一种管道顺畅度高的软土地基基础防排水结构。


背景技术：

2.随着公共基础建设的逐年增加，居民用水和工业用水的供给排放量不断增加，导致城市的排水系统面临着很大的挑战，需要比较合理的排水结构来缓解排水紧张的难题，尤其是软土地基基础上的排水系统，对排水结构的要求更高。
3.现在市面上的防排水结构存在在排水结构连接点为规定流通口大小，无法对流通口的大小进行控制，阀门结构复杂难以对其进行操作使用以及缺少对杂质的过滤装置的缺点，导致杂质易对管道造成堵塞难以疏通，用户操作便捷度低，水流开关控制性效果弱以及水流调节控制性不灵活的问题，需要具有管道顺畅度高，用户操作便捷度高，水流开关控制性效果强以及水流调节控制性灵活的新型防排水结构。
4.针对上述问题，急需在原有防排水结构的基础上进行创新设计。


技术实现要素：

5.本发明的目的在于提供一种管道顺畅度高的软土地基基础防排水结构，以解决上述背景技术中提出的同类产品在排水结构连接点为规定流通口大小，无法对流通口的大小进行控制，阀门结构复杂难以对其进行操作使用以及缺少对杂质的过滤装置的缺点，导致杂质易对管道造成堵塞难以疏通，用户操作便捷度低，水流开关控制性效果弱以及水流调节控制性不灵活的问题。
6.为实现上述目的，本发明提供如下技术方案：一种管道顺畅度高的软土地基基础防排水结构，包括底座、衔接板和轴承，所述底座的中部开设有卡槽，且卡槽的内侧安装有筛网，并且筛网的右侧安装有套管，所述衔接板设置于底座的底部，且衔接板的内侧贯穿有穿插杆，所述穿插杆的外侧开设有孔洞，且孔洞的外侧安装有升降板，所述升降板的右侧安装有缓冲板，且缓冲板的底端开设有凹槽，并且缓冲板的内侧安装有固定套，所述轴承安装于套管的顶部，且轴承的内侧安装有转动把手，所述转动把手的底端设置有挡板，且挡板的右侧设置有螺纹管，并且螺纹管的右侧安装有镂空块。
7.优选的，所述筛网通过卡槽与底座构成卡合结构，且筛网的中轴线与套管的中轴线相平行。
8.优选的，所述孔洞等间距设置于升降板的内侧，且升降板与穿插杆之间为过盈连接。
9.优选的，所述缓冲板通过凹槽与套管构成卡合结构，且缓冲板的中轴线与固定套的中轴线相重合，并且固定套纵截面的形状为等腰梯形。
10.优选的，所述转动把手通过轴承与套管构成转动连接，且转动把手的中轴线与挡板的中轴线相重合。
11.优选的，所述螺纹管与套管之间为螺纹连接，且螺纹管与镂空块之间为一体化设置。
12.优选的，所述衔接板嵌套设置于穿插杆的外部，且衔接板与底座之间为焊接连接。
13.与现有技术相比，本发明的有益效果是：
14.该软土地基基础防排水结构管道顺畅度高，用户操作便捷度高，水流开关控制性效果强以及水流调节控制性灵活；
15.1、该具有散热功能的度可转向防排水结构通过底座、卡槽、筛网和套管的设置，用户通过将筛网与底座的卡槽相卡合固定，接着，将底座的左侧与排水系统的进水口相连接，结构简单，能够有效防止杂质对管道的堵塞，疏通性强；
16.2、该具有散热功能的度可转向防排水结构通过衔接板、穿插杆、孔洞、升降板、缓冲板、凹槽和固定套的设置，用户通过调节升降板，根据需要对升降板的高度进行调节，从而完成对水流的流通大小进行控制，并且在孔洞的内侧穿插穿插杆，与衔接板之间相连接，控制效果强，控制灵活性强；
17.3、该具有散热功能的度可转向防排水结构通过轴承、转动把手和挡板的设置，用户通过转动转动把手，由于轴承的设置能够通过转动把手的转动带动挡板的转动，用户操作便捷高效，用户操作体验感高。
附图说明

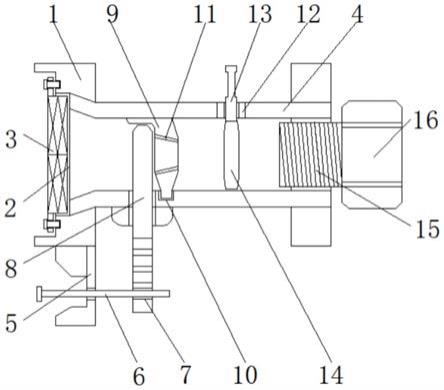

18.图1为本发明的正视剖面结构示意图；
19.图2为本发明的正视结构示意图；
20.图3为本发明的挡板与套管连接结构示意图。
21.图中：1、底座；2、卡槽；3、筛网；4、套管；5、衔接板；6、穿插杆；7、孔洞；8、升降板；9、缓冲板；10、凹槽；11、固定套；12、轴承；13、转动把手；14、挡板；15、螺纹管；16、镂空块。
具体实施方式
22.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
23.请参阅图1-3，本发明提供一种技术方案：一种管道顺畅度高的软土地基基础防排水结构，包括底座1、卡槽2、筛网3、套管4、衔接板5、穿插杆6、孔洞7、升降板8、缓冲板9、凹槽10、固定套11、轴承12、转动把手13、挡板14、螺纹管15和镂空块16，底座1的中部开设有卡槽2，且卡槽2的内侧安装有筛网3，并且筛网3的右侧安装有套管4，衔接板5设置于底座1的底部，且衔接板5的内侧贯穿有穿插杆6，穿插杆6的外侧开设有孔洞7，且孔洞7的外侧安装有升降板8，升降板8的右侧安装有缓冲板9，且缓冲板9的底端开设有凹槽10，并且缓冲板9的内侧安装有固定套11，轴承12安装于套管4的顶部，且轴承12的内侧安装有转动把手13，转动把手13的底端设置有挡板14，且挡板14的右侧设置有螺纹管15，并且螺纹管15的右侧安装有镂空块16；
24.进一步的，筛网3通过卡槽2与底座1构成卡合结构，且筛网3的中轴线与套管4的中
轴线相平行，用户通过将筛网3与底座1的卡槽2相卡合固定，接着，将底座1的左侧与排水系统的进水口相连接，结构简单，能够有效防止杂质对管道的堵塞，疏通性强；
25.进一步的，孔洞7等间距设置于升降板8的内侧，且升降板8与穿插杆6之间为过盈连接，用户通过调节升降板8，根据需要对升降板8的高度进行调节，并且在孔洞7的内侧穿插穿插杆6，与衔接板5之间相连接，从而完成对水流的流通大小进行控制，控制效果强，控制灵活性强；
26.进一步的，缓冲板9通过凹槽10与套管4构成卡合结构，且缓冲板9的中轴线与固定套11的中轴线相重合，并且固定套11纵截面的形状为等腰梯形，将缓冲板9与套管4的凹槽10相卡合，能够方便用户完成对水流的缓冲，结构简单高效；
27.进一步的，转动把手13通过轴承12与套管4构成转动连接，且转动把手13的中轴线与挡板14的中轴线相重合，用户通过转动转动把手13，由于轴承12的设置能够通过转动把手13的转动带动挡板14的转动，用户操作便捷高效，用户操作体验感高；
28.进一步的，螺纹管15与套管4之间为螺纹连接，且螺纹管15与镂空块16之间为一体化设置，用户通过转动镂空块16，从而使得螺纹管15与套管4之间相连接固定，结构安装固定方式简单便捷，用户操作便捷度高；
29.进一步的，衔接板5嵌套设置于穿插杆6的外部，且衔接板5与底座1之间为焊接连接，用户通过在衔接板5的内侧穿插穿插杆6，使得升降板8的高度位置得到固定，固定结构简单高效，便捷用户的操作。
30.工作原理：首先，用户通过将筛网3与底座1的卡槽2相卡合固定，接着，将底座1的左侧与排水系统的进水口相连接，从而完成对进水口的装配，然后，用户通过转动镂空块16，从而使得螺纹管15与套管4之间相连接固定，以完成对整个装置的安装；
31.然后，用户通过调节升降板8，根据需要对升降板8的高度进行调节，从而完成对水流的流通大小进行控制，将缓冲板9与套管4的凹槽10相卡合，接着，用户通过转动转动把手13，由于轴承12的设置能够通过转动把手13的转动带动挡板14的转动，完成整个结构管道的打通，水源通过筛网3经过升降板8的顶端，在穿过固定套11，最后由螺纹管15和镂空块16流出，完成整个装置结构的使用和操作。
32.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
