一种安全防护景观池的制作方法

本实用新型属于景观池技术领域，具体涉及一种安全防护景观池。

背景技术：

景观池一般是指人们用来进行观赏的池体，通常分为两大类：一类是自然形成的池景，另一类是人工池景，像天然的湖泊、河流等就属于自然水景。

现有的小型景观池在使用时，极其不便对其进行加装防护栏，且一般的安全防护装置多是与池体通过混凝土固定，极其不便进行额外加高处理，同时一般小型的景观池多是只具备单个排污孔，不能有效的对富含高营养水质的利用，同时还极易导致排水口堵塞等的情况，为此我们提出一种安全防护景观池。

技术实现要素：

本实用新型的目的在于提供一种便于更换防护装置，且能实现分流排污的景观池，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种安全防护景观池，其中所述防护机构安装在池体的外侧，所述防护机构包括防护栏基座、防护栏支架、辅助顶盖、承重导柱、防护螺帽、对接凹槽、固定卡块和承重弹簧，所述防护栏基座通过混凝土固定在池体的外侧，其中所述防护栏基座的顶部安装有防护栏支架，所述防护栏支架的顶部两侧均通过螺栓安装有辅助顶盖，所述防护栏支架的底部两侧均活动连接有固定卡块，所述固定卡块的一侧活动连接有承重弹簧，且所述防护栏支架的中心位置处安装有承重导柱，且所述承重导柱的外侧套装有防护螺帽，且所述防护栏基座的中心位置处对应对接凹槽的连接点开设有对接凹槽。

优选的，所述排污机构位于池体的内侧，所述排污机构包括排水管、排污管、承重框架、粗目镂空板和细目阻隔板，所述排污管安装在池体的底部中心位置处，所述排污管安装在池体的底部一侧，且所述细目阻隔板安装在池体的内侧对应排水管的正上方位置处，所述承重框架位于池体的内侧，且所述承重框架上等间距安装有多个粗目镂空板。

优选的，所述池体的内侧均匀分布有多个溢满管。

优选的，所述防护栏基座上对应固定卡块的连接位置处开设有固定孔，其中所述固定卡块的外侧安装有凸型防脱块。

优选的，所述承重导柱的外侧对应防护螺帽的外侧位置处开设有外螺纹，且所述对接凹槽上对应防护螺帽的连接位置处开设有螺型纹。

与现有技术相比，本实用新型的有益效果是：

(1)通过设计安装在池体上的防护机构，实现了对防护栏基座和防护栏支架的快速加装，极大的便捷了对防护栏基座和防护栏支架的拆卸检修，同时通过堆叠多个防护栏支架即可实现对防护机构的加高处理，增加了防护机构针对不同环境的兼容性。

(2)通过在排污管上加装排污泵，实现了对堆积在承重框架下方沉淀淤泥等杂质的集中收集，同时通过加装在承重框架上的粗目镂空板，实现了对如塑料袋、易拉罐、塑料瓶等大型垃圾阻隔处理，极大的便捷了清理人员对垃圾的分类收集，极大的增加了排污机构的功能性。

附图说明

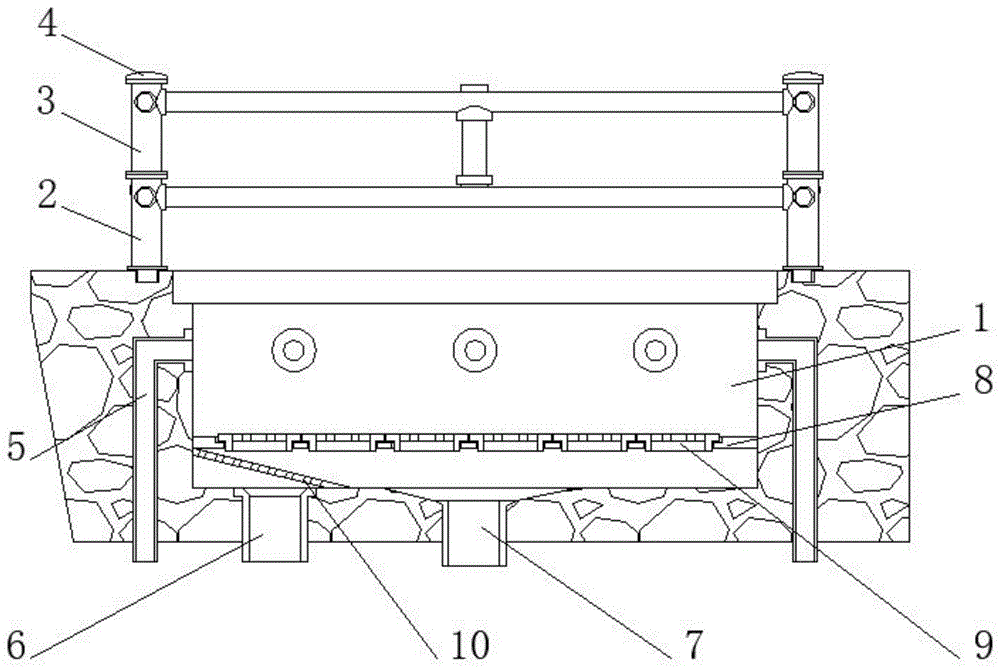

图1为本实用新型的整体结构示意图；

图2为本实用新型的防护栏基座和防护栏支架剖面结构示意图；

图3为本实用新型的a点放大结构示意图；

图4为本实用新型的承重导柱结构示意图；

图中：1、池体；2、防护栏基座；3、防护栏支架；4、辅助顶盖；5、溢满管；6、排水管；7、排污管；8、承重框架；9、粗目镂空板；10、细目阻隔板；11、承重导柱；12、防护螺帽；13、对接凹槽；14、固定卡块；15、承重弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图4，本实用新型提供一种技术方案：一种安全防护景观池，其中防护机构安装在池体1的外侧，防护机构包括防护栏基座2、防护栏支架3、辅助顶盖4、承重导柱11、防护螺帽12、对接凹槽13、固定卡块14和承重弹簧15，防护栏基座2通过混凝土固定在池体1的外侧，其中防护栏基座2的顶部安装有防护栏支架3，防护栏支架3的顶部两侧均通过螺栓安装有辅助顶盖4，防护栏支架3的底部两侧均活动连接有固定卡块14，固定卡块14的一侧活动连接有承重弹簧15，且防护栏支架3的中心位置处通过螺纹旋合固定有承重导柱11，且承重导柱11的外侧套装有防护螺帽12，且防护栏基座2的中心位置处对应对接凹槽13的连接点开设有对接凹槽13，通过设计安装在池体1上的防护机构，实现了对防护栏基座2和防护栏支架3的快速加装，极大的便捷了对防护栏基座2和防护栏支架3的拆卸检修，同时通过堆叠多个防护栏支架3即可实现对防护机构的加高处理，增加了防护机构针对不同环境的兼容性。

本实施例中，优选的，排污机构位于池体1的内侧，排污机构包括排水管6、排污管7、承重框架8、粗目镂空板9和细目阻隔板10，排污管7安装在池体1的底部中心位置处，排污管7安装在池体1的底部一侧，且细目阻隔板10安装在池体1的内侧对应排水管6的正上方位置处，承重框架8位于池体1的内侧，且承重框架8上等间距安装有多个粗目镂空板9，通过在排污管7上加装排污泵，实现了对堆积在承重框架8下方沉淀淤泥等杂质的集中收集，同时通过加装在承重框架8上的粗目镂空板9，实现了对如塑料袋、易拉罐、塑料瓶等大型垃圾阻隔处理，极大的便捷了清理人员对垃圾的分类收集，极大的增加了排污机构的功能性。

为了防止池体1内池水的溢满，本实施例中，优选的，池体1的内侧均匀分布有多个溢满管5，其中溢满管5与排水管6并流。

为了避免固定卡块14的脱落，本实施例中，优选的，防护栏基座2上对应固定卡块14的连接位置处开设有固定孔，其中固定卡块14的外侧安装有凸型防脱块。

为了实现对承重导柱11的固定，本实施例中，优选的，承重导柱11的外侧对应防护螺帽12的外侧位置处开设有外螺纹，且对接凹槽13上对应防护螺帽12的连接位置处开设有螺型纹。

本实用新型的工作原理及使用流程：此类安全防护景观池在需要对防护栏基座2和防护栏支架3进行安装时，将防护栏基座2与池体1通过混凝土固定，并通过固定卡块14的伸缩形变，将固定卡块14与防护栏基座2上的固定孔，同时承重导柱11将与对接凹槽13卡合，此时转动防护螺帽12，将防护螺帽12与对接凹槽13外侧的螺型纹旋合固定，完成对防护栏基座2和防护栏支架3的固定，当不需要对防护栏基座2和防护栏支架3进行额外加装时，将辅助顶盖4通过螺栓安装在防护栏支架3上腔体的顶部，当需要对池体1进行排污处理时，将排污管7底部加装排污泵，将堆积在承重框架8下方淤泥等从排污管7上集中外排，当淤泥清理完毕后，停止抽水，开启排水管6上加装的抽水泵，将剩余富含营养物质的池水集中收集，用于种草浇花等，减少污染。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
