一种新型高效排水渗水石子防鼠带结构及施工方法与流程

1.本发明属于建筑施工技术领域，尤其是涉及一种新型高效排水渗水石子防鼠带结构及施工方法。


背景技术：

2.石子防鼠带一般为在生产车间等建筑物外围铺设石子，是一条小滑石或碎石子防护带。铺成防鼠检查带，保护裸漏的土壤不被鼠类打洞营巢，同时便于检查鼠情、放置毒饵和捕鼠器等。因为小滑石或碎石子个小不规则，老鼠打洞时会自然滑落掉下，成不了洞，老鼠自然不会往这里走。同时蚂蚁的生活习惯是喜欢在有机物质丰富的土壤环境中生活，干净的石子上极少有这些物质，蚂蚁也不会选择在这里面生活，这就相当于一个保护圈，把生产区域和老鼠、蚂蚁等四害动物完全隔绝开。
3.但目前我国各养殖场防鼠带的做法为简单铺砌小滑石或碎石子，此常规做法对小滑石或碎石子的物理性能及厚度等方面无统一有效的做法，同时对防鼠带的排水、渗水问题一直未有效解决。遇到夏日多雨季节，多日连续降水之后，若防鼠带上未能及时排除积水，将会影响防鼠带及其下部基础使用时间，长此以往将严重影响防鼠带的隔离作用，对生产车间内生物安全存在潜在隐患，同时长此以往的雨水冲刷，腐蚀下部基础，增加使用寿命，减少维修保养费用。


技术实现要素：

4.鉴于上述问题，本发明提供一种新型高效排水渗水石子防鼠带结构及施工方法，以解决现有技术存在的以上或者其他前者问题。
5.为解决上述技术问题，本发明采用的技术方案是：一种新型高效排水渗水石子防鼠带结构，包括渗水层、排水层、排水管道和排水沟，排水管道设于排水层内，渗水层设于排水层的上部，排水管道与排水沟连通，排水管道为pvc双螺纹渗管，排水管道外部包裹设有透水土工布，雨水依次经过渗水层和排水层，进入排水管道内，并在排水管道内流动，流至排水沟内。
6.进一步的，排水管道包括纵向排水管道和横向汇水管，横向汇水管一端与纵向排水管道连通，横向汇水管的另一端与排水沟连通，且横向汇水管的该端伸入排水沟内。
7.进一步的，伸入排水沟内的横向汇水管的外露长度大于10cm，横向汇水管与排水沟的连接处通过水泥砂浆密封。
8.进一步的，横向汇水管的数量为多个，均与纵向排水管道连通，横向汇水管2％纵坡设置，坡向排水沟。
9.进一步的，排水层外部包裹设有防水土工布。
10.进一步的，横向汇水管的出口处设有过滤网。
11.进一步的，排水沟上方设置有雨水篦子。
12.进一步的，渗水层为小滑石，排水层为砂土。
13.一种新型高效排水渗水石子防鼠带结构的施工方法，包括以下步骤：
14.设置防鼠带及排水沟位置进行场地整平、压实；
15.在设置排水沟位置开挖排水沟；
16.在设置防鼠带位置向下开挖深槽；
17.深槽处底面敷设防水土工布，边部向上卷起进行收边；
18.沿防鼠带纵向铺设纵向排水管道，纵向排水管道为pvc双螺纹渗管；
19.沿防鼠带横向均布铺设横向汇水管，横向汇水管设置2％纵坡通向排水沟，横向汇水管与纵向排水管连通，横向汇水管为pvc双螺纹渗管；
20.横向汇水管伸入排水沟内，并在出口处设有过滤网，横向汇水管伸入排水沟的外露长度大于10cm；
21.纵向排水管道与横向汇水管外用透水土工布环包；
22.在深槽底铺砂土，构成排水层；
23.在砂土层上铺小滑石，构成渗水层，以实现防鼠带；
24.排水沟位置处设置现浇混凝土基础，并在排水沟壁浇注混凝土；
25.在排水沟上方均布雨水篦子。
26.进一步的，排水沟混凝土壁厚为70
‑
90mm。
27.由于采用上述技术方案，在排水层内设置pvc双螺纹渗管的纵向排水管道和横向汇水管，且纵向排水管道与横向汇水管连通，横向汇水管的另一端与排水沟连通，在排水层上方设置渗水层，加快了雨水下渗与排出的速度，切实有效防止防鼠带因结构长时间的雨水冲刷而导致防鼠带基础破坏，影响其使用寿命与维修保养费用，以更好发挥防鼠带隔绝“四害”的作用；加快了雨水下渗与收集，有效防止防鼠带在长期雨水冲刷作用的带来的使用功能的退化与后期维护成本的增加，使防鼠带隔离“四害”功能持续发挥作用，保证生产车间内各物种的安全。
附图说明

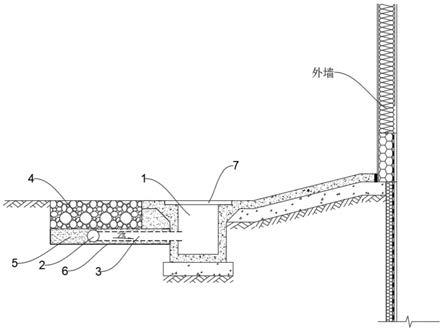

28.图1是本发明的一实施例的防鼠带结构示意图；
29.图2是本发明的一实施例的排水流向示意图。
30.图中：
31.1、排水沟
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
2、纵向排水管道
ꢀꢀꢀꢀꢀ
3、横向汇水管
32.4、渗水层
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
5、排水层
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
6、防水土工布
33.7、雨水篦子
具体实施方式
34.下面结合附图和具体实施例对本发明作进一步的说明。
35.图1示出了本发明的一实施例的结构示意图，本实施例涉及一种新型高效排水渗水石子防鼠带结构及施工方法，加快了雨水下渗与排出的速度，切实有效防止防鼠带因结构长时间的雨水冲刷而导致防鼠带基础破坏，影响其使用寿命与维修保养费用，保证生产车间内各物种的安全。
36.一种新型高效排水渗水石子防鼠带结构，铺设于生产车间等建筑物外墙外，如图1
和2所示，包括渗水层4、排水层5、排水管道和排水沟1，排水管道设于排水层5内，渗水层4设于排水层5的上部，排水管道与排水沟1连通，排水管道为pvc双螺纹渗管，以便于雨水能够从排水层5进入排水管道内，雨水等经过渗水层4的水进入排水层5，进入排水层5内的水进入排水管道内，并在排水管道内流动，流至排水沟1内，实现防鼠带快速渗水排水，加快了雨水下渗与排出的速度。
37.排水管道外部包裹设有透水土工布，以排除小颗粒杂质，避免小颗粒杂质进入排水管道内，造成排水管道阻塞，该透水土工布为市售产品，根据实际需求进行选择，这里不做具体要求。
38.排水管道包括纵向排水管道2和横向汇水管3，横向汇水管3一端与纵向排水管道2连通，横向汇水管3的另一端与排水沟1连通，且横向汇水管3的该端伸入排水沟1内，以使得进入纵向排水管道2内的雨水进入横向汇水管3内，并经过横向汇水管3流动至排水沟1。该横向汇水管3与纵向排水管道2均为pvc双螺纹渗管，以便于排水层5内的雨水能够进入纵向排水管道2和横向汇水管3内。该pvc双螺纹渗管为市售产品，根据实际需求进行选择。
39.为使得从横向汇水管3内流出的雨水顺利流入排水沟1内，横向汇水管3伸入排水沟1内外露长度大于10cm，根据实际需求进行选择。横向汇水管3与排水沟1的连接处通过水泥砂浆密封，防止排水沟1等外部雨水进入排水层5内，同时，使得排水层5内的雨水进入横向汇水管3内并流出，增加防鼠带的使用寿命。
40.横向汇水管3的数量为多个，均与纵向排水管道2连通，防鼠带具有一定长度，沿着防鼠带的长度方向，设置多个纵向排水管道2，并依次连接，多个横向汇水管3通过三通管与纵向排水管道2连接，同时，三通管的设置，实现相邻纵向排水管道2的连接。
41.横向汇水管2％纵坡设置，坡向排水沟1，使得横向汇水管3内的雨水快速流向排水沟1。
42.排水层5外部包裹设有防水土工布6，使得排水层5内的雨水通过纵向排水管道2与横向汇水管3流向排水沟1，不会进入排水层5外部，增加防鼠带的使用寿命。
43.横向汇水管3的出口处设有过滤网，以防止排水沟1阻塞。
44.排水沟1上方设置有雨水篦子7，在本实施例中，优选的，该雨水篦子7为铁质雨水篦子7，厚度为25
‑
35mm，根据实际需求进行选择。
45.渗水层4为小滑石，由多个小滑石堆叠而成，具有一定厚度，该厚度根据实际需求进行选择；排水层5为砂土，由砂土堆叠构成，具有一定的厚度，该厚度根据实际需求进行选择。
46.一种新型高效排水渗水石子防鼠带结构的施工方法，包括以下步骤：
47.设置防鼠带及排水沟1位置并进行场地整平、压实；
48.在设置排水沟位置开挖排水沟1，排水沟1的宽度为400
‑
600mm，深度为600
‑
800mm，根据实际需求进行选择；
49.在设置防鼠带位置向下开挖深槽，深槽的宽度为1500
‑
2500mm，深度为200
‑
400mm，根据实际需求进行选择；
50.开槽处底面敷设防水土工布6，边部向上卷起进行收边，向上卷起的长度为50
‑
150mm，根据实际需求进行选择；
51.沿防鼠带纵向铺设纵向排水管道2，纵向排水管道2为pvc双螺纹渗管，该纵向排水
管道2的直径为70
‑
90mm，根据实际需求进行选择；
52.沿防鼠带横向均布铺设横向汇水管3，横向汇水管3设置2％纵坡通向排水沟1，横向汇水管3与纵向排水管连通，横向汇水管3为pvc双螺纹渗管，该横向汇水管3的直径为70
‑
90mm，根据实际需求进行选择；
53.横向汇水管3伸入排水沟1内，并在出口处设有过滤网，以防止排水沟1阻塞，横向汇水管3伸入排水沟1的外露长度大于10cm，横向汇水管3与排水沟1的连接处用水泥砂浆封堵密封；
54.纵向排水管道2与横向汇水管3外用透水土工布环包，以排除小颗粒杂质，环包后，砂土回填压实；
55.在深槽底铺砂土，以排出大颗粒杂质，砂土厚度为90
‑
110mm，将纵向排水管道2与横向汇水管3进行包裹，使得纵向排水管道2与横向汇水管3埋在砂土中，构成排水层5；
56.在砂土层上铺小滑石，小滑石的铺设厚度为190
‑
210mm，小滑石的直径小于20mm，构成渗水层4，以实现防鼠带；
57.排水沟1位置处设置现浇混凝土基础，并在排水沟1壁浇注混凝土，排水沟1壁厚为70
‑
90mm；
58.在排水沟1上方均布雨水篦子7。
59.在防鼠带结构层下方均匀敷设pvc双螺纹渗管，排水层与透水土工布都具有过滤作用，防止pvc双螺纹渗管在使用过程中堵塞，设置均匀纵坡，加快雨水下渗并有效排至排水沟内，防止防鼠带在长期雨水冲刷作用的带来的使用功能的退化，提升了防鼠带的排水性能。
60.由于采用上述技术方案，在排水层内设置pvc双螺纹渗管的纵向排水管道和横向汇水管，且纵向排水管道与横向汇水管连通，横向汇水管的另一端与排水沟连通，在排水层上方设置渗水层，加快了雨水下渗与排出的速度，切实有效防止防鼠带因结构长时间的雨水冲刷而导致防鼠带基础破坏，影响其使用寿命与维修保养费用，以更好发挥防鼠带隔绝“四害”的作用；加快了雨水下渗与收集，有效防止防鼠带在长期雨水冲刷作用的带来的使用功能的退化与后期维护成本的增加，使防鼠带隔离“四害”功能持续发挥作用，保证生产车间内各物种的安全。
61.以上对本发明的实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
