一种冲洗拍门的制作方法

本申请属于水流通道冲洗，尤其涉及一种冲洗拍门。

背景技术：

1、冲洗拍门主要应用于暗渠、箱涵或调蓄池中，其安装在有落差的水流通道的中上游或排口处，用于蓄水并在快速开门时利用蓄水来冲洗水流通道的下游。

2、现有技术中冲洗拍门有旋转轴驱动型和连杆驱动型两种。

3、旋转轴驱动型通常是由油缸或者气缸通过转向机构使得连接有锁钩的旋转轴转动来启闭门体。例如：专利号2019220764105《一种能够快速开启的冲洗门》中可变向驱动装置7推动挂钩轴61旋转使得挂钩62勾住或者脱离挂钩套筒5，该方案属于旋转轴驱动型。当水流通道的宽度较大，其门扇1的长度相应较长、挂钩轴61增长、挂钩62和挂钩套筒5的数量增加。在旋转轴驱动型的方案中需要将油缸或者气缸的直线运动转化出旋转运动，可变向驱动装置7就只能设计在门框2的两侧，因此，在挂钩轴61旋转过程中会存在一个现象：越靠近可变向驱动装置7的挂钩62其旋转角度越大，越远离可变向驱动装置7的挂钩62其旋转角度会相对递减，挂钩轴61的长度越长，这种现象就越明显，这样会造成门扇1密封不严而漏水，即远离可变向驱动装置7的一端漏水。存在这种现象的原因是挂钩轴61的抗扭特性造成的。其解决方案一种是增加旋转轴的直径，这样相应成本增加，随着时间推移，扭力对旋转轴的损伤仍会使其抗疲劳度降低，影响其使用寿命。另一种方案是在门框1两侧设置两组可变向驱动装置，不仅成本增加，而且同步控制的设计和控制动作变得复杂造成故障率高。另外，为了保证锁定效果，其挂钩62的勾部需要一定的长度，在一定的范围内，勾部越长，挂钩62与挂钩套筒5的锁定效果越好，但是钩部越长会导致脱钩速度变慢，影响开门速度，从而影响冲洗效果。因此，需要提高油缸或者气缸的动力源，以提高运动速度，相对提高了成本。

4、连杆驱动型通常是由油缸或者气缸通过转向机构使得连接有锁钩的拉杆轴直线往返运动来启闭门体。例如：专利号202021276263.2《一种新型冲洗门》中液压缸7通过叉形接头10与l形连杆8连接，将动力传递给锁钩连杆17从而驱动锁钩18勾紧或松开门板组件2来实现蓄水和冲洗的功能，该方案锁钩连杆17是做直线运动。相对于旋转驱动型的方案，连杆驱动型方案避免了轴杆(例如：2019220764105中的挂钩轴61或202021276263.2中锁钩连杆17)抗扭性能差而利用了抗拉效果好的优点，解决了密封不严的问题。但是，在202021276263.2方案中对锁钩座15上的锁钩销轴16、锁钩18在锁钩连杆17通过螺栓19的固定点以及门板锁紧调节器14的位置点要求精度极高，加工难度非常大。如果门板组件2回落不到位，极易出现锁钩18与门板锁紧调节器14的错位，导致锁钩18无法勾入门板锁紧调节器14。在202021276263.2方案中图6的示意图中，表现为锁钩18的运动轨迹与门板锁紧调节器14的挂入口不在同一点位，立体空间上处于错位而无法完成锁定。

技术实现思路

1、本申请旨在提供一种技术方案避免上述两种方案存在的一些缺陷。为此，提供本申请的一种冲洗拍门。

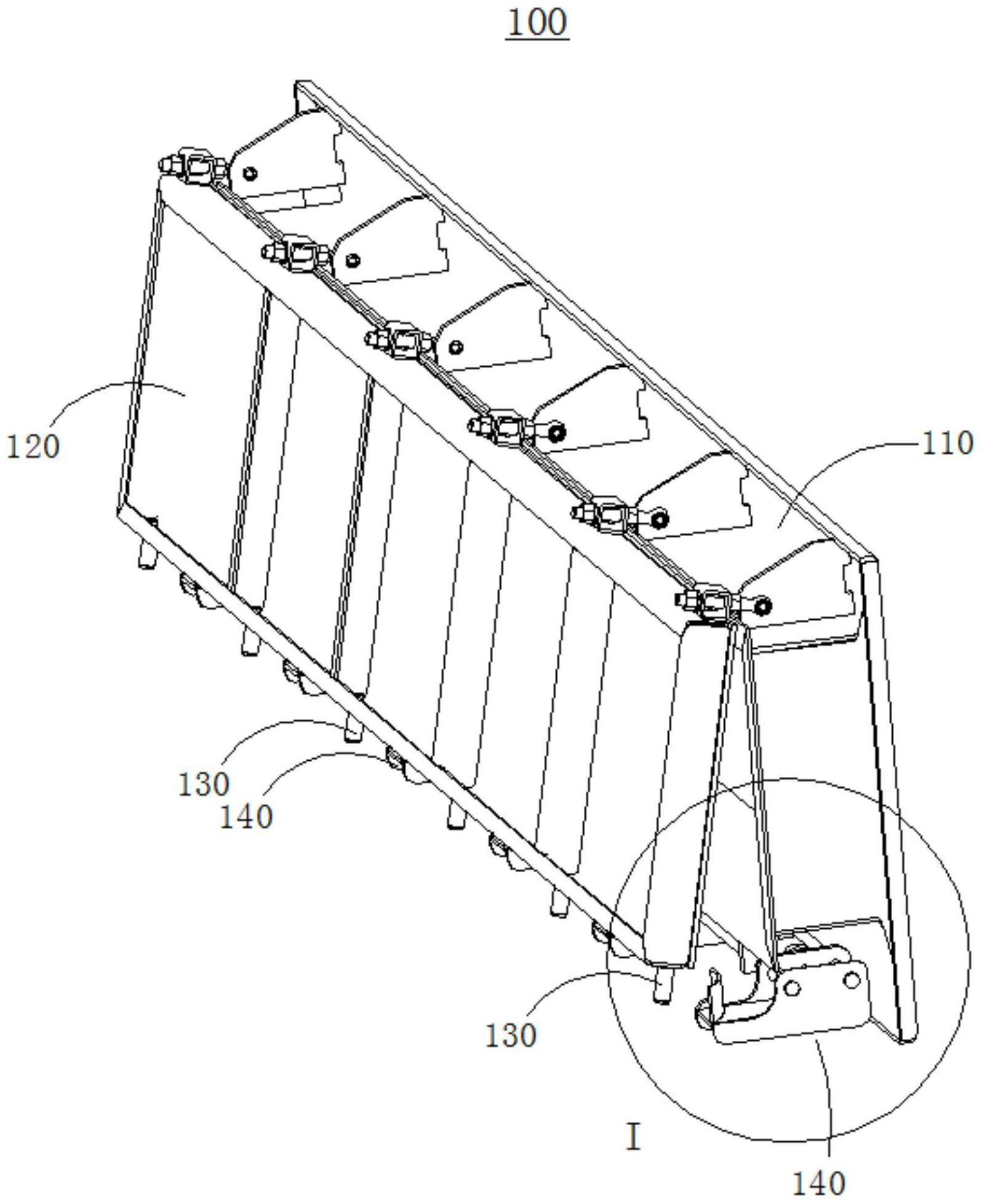

2、一种冲洗拍门，包括：门框，具有放水口；门体，与所述门框转动连接，用于打开或关闭所述放水口；第一锁紧件，固定于所述门体；驱动器，固定于所述门框，用于驱动连杆；连杆，在所述驱动器的驱动下可直线运动；第二锁紧件，与所述连杆固定连接，在所述连杆的驱动下可直线运动，所述第二锁紧件具有预锁段和锁定段，其中，预锁段与锁定段的夹角大于180°，所述第二锁紧件与所述第一锁紧件适配，在第二锁紧件相对于第一锁紧件由预锁段位移至锁定段时，所述门体可被关闭，在第二锁紧件相对于第一锁紧件同向运动移出锁定段时，所述门体可被打开。

3、优选的，所述驱动器横向位于所述门框的下侧，所述连杆与所述驱动器平行设置。

4、优选的，所述连杆固定连接多个第二锁紧件，所述驱动器与端点处的第二锁紧件固定连接。

5、优选的，所述连杆为两根，两根连杆分布于所述驱动器的两侧。

6、优选的，所述第二锁紧件包括连接部和锁部，连接部与锁部分别位于第二锁紧件的两端，其中，连接部用于连接连杆或驱动器，锁部用于设置预锁段和锁定段。

7、优选的，所述预锁段为弧面或者斜面中的一种，所述锁定段为平直面。

8、优选的，所述第一锁紧件为固定轴，所述固定轴相对于所述第二锁紧件可滑动。

9、优选的，所述第一锁紧件包括固定轴和滚轮，滚轮外置于固定轴，所述滚轮相对于所述第二锁紧件可转动。

10、优选的，所述冲洗拍门还包括位置模块，所述位置模块用于检测和控制所述第二锁紧件的位置。

11、优选的，所述位置模块包括位置传感器及控制器，所述位置传感器与所述控制器电连接，所述位置传感器用于检测所述第二锁紧件运动至所述锁定段的到位信号，所述控制器用于依据所述到位信号控制所述驱动器停止；或，所述位置模块包括压力传感器及控制器，所述压力传感器与所述控制器电连接，所述压力传感器用于检测所述第二锁紧件与所述锁定段之间的锁定压力值，所述控制器用于在所述锁定压力值大于或等于设定压力值的条件下控制所述驱动器停止。

12、本申请提供的冲洗拍门至少有如下有益效果：(1)连杆直线运动驱动第二锁紧件压紧第一锁紧件，冲洗拍门越长，则连杆越长，连杆的抗拉优势更明显。规避了相同规格下旋转运动方式的连杆由于扭力造成的冲洗拍门密封不严的缺陷。(2)第二锁紧件的预锁段和锁定段与第一锁紧件的配合，即能防止门体锁不到位，又能保证门体的快速打开。(3)驱动器位于门框的下端，连杆与驱动器做同向的直线运动，即减少功的损失，又减少了复杂的转化机构。(4)双连杆设计防止锁定过程中第二锁紧件的失稳。(5)连杆固定多个第二锁紧件，驱动器与端点处的第二锁紧件固定连接，驱动器驱动连杆的端点并带动第二锁紧件运动，该结构利用了连杆抗拉效果好的优势，使得连杆的直径相对可以细以节约成本。

技术特征：

1.一种冲洗拍门，其特征在于，包括：

2.根据权利要求1所述的冲洗拍门，其特征在于：所述驱动器横向位于所述门框的下侧，所述连杆与所述驱动器平行设置。

3.根据权利要求2所述的冲洗拍门，其特征在于：所述连杆固定连接多个第二锁紧件，所述驱动器与端点处的第二锁紧件固定连接。

4.根据权利要求2所述的冲洗拍门，其特征在于：所述第二锁紧件包括连接部和锁部，连接部与锁部分别位于第二锁紧件的两端，其中，连接部用于连接连杆，锁部用于设置预锁段和锁定段。

5.根据权利要求2所述的冲洗拍门，其特征在于：所述连杆为两根，两根连杆分布于所述驱动器的两侧。

6.根据权利要求4所述的冲洗拍门，其特征在于：所述预锁段为弧面或者斜面中的一种，所述锁定段为平直面。

7.根据权利要求1所述的冲洗拍门，其特征在于：所述第一锁紧件为固定轴，所述固定轴相对于所述第二锁紧件可滑动。

8.根据权利要求1所述的冲洗拍门，其特征在于：所述第一锁紧件包括固定轴和滚轮，滚轮外置于固定轴，所述滚轮相对于所述第二锁紧件可转动。

9.根据权利要求1所述的冲洗拍门，其特征在于：所述冲洗拍门还包括位置模块，所述位置模块用于检测和控制所述第二锁紧件的位置。

10.根据权利要求9所述的冲洗拍门，其特征在于，所述位置模块包括位置传感器及控制器，所述位置传感器与所述控制器电连接，所述位置传感器用于检测所述第二锁紧件运动至所述锁定段的到位信号，所述控制器用于依据所述到位信号控制所述驱动器停止；

技术总结
本申请公开了一种冲洗拍门包括：门框和门体，第一锁紧件固定于门体；驱动器固定于门框，连杆在所驱动器的驱动下可直线运动；第二锁紧件与连杆固定连接，在连杆的驱动下可直线运动，第二锁紧件具有预锁段和锁定段，其中，预锁段与锁定段的夹角大于180°，第二锁紧件与第一锁紧件适配，在第二锁紧件相对于第一锁紧件由预锁段位移至锁定段时，门体可被关闭，在第二锁紧件相对于第一锁紧件同向运动移出锁定段时，门体可被打开。本方案杆直线运动驱动第二锁紧件压紧第一锁紧件，规避了相同规格下旋转运动方式造成的冲洗拍门密封不严。第二锁紧件的预锁段和锁定段与第一锁紧件的配合，即能防止门体锁不到位，又能保证门体的快速打开。

技术研发人员：刘国磊,曾磊,杨凯,徐峰
受保护的技术使用者：武汉圣禹排水系统有限公司
技术研发日：
技术公布日：2024/1/13
