一种水利工程施工防水排水装置的制作方法

1.本实用新型涉及水利工程技术领域，具体为一种水利工程施工防水排水装置。


背景技术：

2.水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要，水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道和鱼道等不同类型的水工建筑物，以实现其目标。
3.现有的水利工程施工防水排水装置还存在有不便清理的缺点，现有的水利工程施工防水排水装置在进行排水的过程中，容易造成堵塞，而且在废弃物较多时，不得不停下排水，进行废弃物的清理，继而影响排水的进行，在对废弃物清理时，操作较为困难，给人们的使用过程带来了一定的影响。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种水利工程施工防水排水装置，具备便于清理等优点，解决了现有的排水装置存在有不便清理的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种水利工程施工防水排水装置，包括箱体，所述箱体的内部设有清理机构，所述箱体的内底部固定连接有隔板；
6.所述清理机构包括与箱体内腔底部固定连接的正反电机，所述正反电机的输出端固定连接有转杆，所述转杆靠近正反电机的一端固定连接有主动轮，所述主动轮的外表面传动连接有链条，所述清理机构还包括与隔板顶部右侧固定连接的支撑杆，所述转杆的外表面转动连接有两个隔箱，所述转杆的外表面固定连接有位于隔箱内部的第一斜齿，所述第一斜齿的右侧啮合有第二斜齿，所述第二斜齿的内部固定连接有转轴，所述转轴的右侧固定连接有粉碎片，所述清理机构还包括与箱体内腔底部转动连接的丝杆，所述链条内部的左侧转动连接有从动轮，所述丝杆的外表面螺纹连接有滑块，所述滑块的右侧固定连接有刷毛，所述滑块内部的左端滑动连接有限位杆，所述清理机构还包括与隔板顶部和箱体内腔顶部之间固定连接的过滤网。
7.进一步，所述箱体的左侧开设有出水孔，所述箱体的右侧开设有进水孔。
8.进一步，所述隔板上开设有两个通孔，所述转杆和丝杆的顶部分别贯穿至两个通孔的外部且与其转动连接。
9.进一步，所述隔箱的前后两端均固定连接有连杆，所述连杆远离隔箱的一端与箱体的内壁固定连接。
10.进一步，所述转轴与支撑杆转动连接，所述转杆位于过滤网的右侧。
11.进一步，所述从动轮固定连接于丝杆外表面的底部，所述丝杆位于过滤网的左侧。
12.进一步，所述刷毛的右侧与过滤网的左侧滑动贴合，所述转杆与丝杆的顶部均与
箱体内腔的顶壁转动连接。
13.与现有技术相比，本技术的技术方案具备以下有益效果：
14.该水利工程施工防水排水装置，通过在箱体内设有清理机构，可对杂物进行清理，与传统的排水装置相比，能对废弃物进行粉碎清理，避免使废弃物在排水时造成堵塞，操作方便且简单。
附图说明

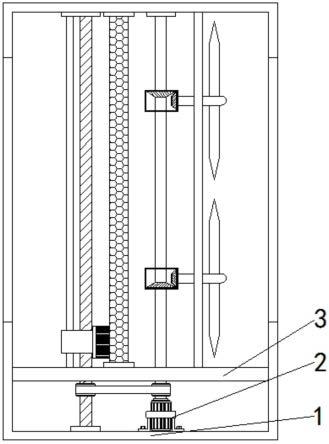

15.图1为本实用新型结构示意图；
16.图2为本实用新型清理机构的结构示意图；
17.图3为本实用新型图2中a处放大结构示意图。
18.图中：1箱体、2清理机构、201正反电机、202转杆、203主动轮、204链条、205支撑杆、206隔箱、207第一斜齿、208第二斜齿、209转轴、210粉碎片、211丝杆、212从动轮、213滑块、214刷毛、215限位杆、216过滤网、3隔板。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实施例中的一种水利工程施工防水排水装置，包括箱体1，箱体1的左侧开设有出水孔，箱体1的右侧开设有进水孔，箱体1的内部设有清理机构2，箱体1的内底部固定连接有隔板3。
21.清理机构2包括与箱体1内腔底部固定连接的正反电机201，正反电机201的输出端固定连接有转杆202，转杆202靠近正反电机201的一端固定连接有主动轮203，主动轮203的外表面传动连接有链条204，清理机构2还包括与隔板3顶部右侧固定连接的支撑杆205，转杆202的外表面转动连接有两个隔箱206，隔箱206的前后两端均固定连接有连杆，连杆远离隔箱206的一端与箱体1的内壁固定连接，转杆202的外表面固定连接有位于隔箱206内部的第一斜齿207，第一斜齿207的右侧啮合有第二斜齿208，第二斜齿208的内部固定连接有转轴209，转轴209的右侧固定连接有粉碎片210，清理机构2还包括与箱体1内腔底部转动连接的丝杆211，隔板3上开设有两个通孔，转杆202和丝杆211的顶部分别贯穿至两个通孔的外部且与其转动连接，从动轮212固定连接于丝杆211外表面的底部，丝杆211位于过滤网216的左侧，链条204内部的左侧转动连接有从动轮212，丝杆211的外表面螺纹连接有滑块213，滑块213的右侧固定连接有刷毛214，滑块213内部的左端滑动连接有限位杆215，清理机构2还包括与隔板3顶部和箱体1内腔顶部之间固定连接的过滤网216，转轴209与支撑杆205转动连接，转杆202位于过滤网216的右侧。
22.其中，刷毛214的右侧与过滤网216的左侧滑动贴合，转杆202与丝杆211的顶部均与箱体1内腔的顶壁转动连接，即可使刷毛214在过滤网216的左侧进行左右滑动。
23.本实施例中的清理机构2，通过正反电机201带动转杆202与丝杆211进行旋转，通过转杆202带动粉碎片210进行旋转，对废弃物进行粉碎，丝杆211带动刷毛214对堵塞在过
滤网216上的杂物进行清理，即可实现该水利工程施工防水排水装置的清理目的。
24.上述实施例的工作原理为：
25.在使用时，通过正反电机201的输出端带动转杆202进行旋转，从而带动与第一斜齿207啮合的第二斜齿208，使第二斜齿208带动转轴209进行旋转，即可带动粉碎片210进行旋转，对废弃物进行粉碎，同时，转杆202带动主动轮203进行旋转，通过链条204带动从动轮212进行旋转，即可使从动轮212带动丝杆211进行旋转，从而使滑块213带动刷毛214进行上下移动，限位杆215防止滑块213跟随丝杆211进行旋转，即可使刷毛214对堵塞在过滤网216上的杂物进行清除，避免杂物堵塞过滤网216影响排水效果，即可实现该该水利工程施工防水排水装置的清理目的，能对废弃物进行粉碎清理，避免使废弃物在排水时造成堵塞，操作方便且简单。
26.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
