一种水利工程闸板结构的制作方法

1.本实用新型涉及水利工程技术领域，具体为一种水利工程闸板结构。


背景技术：

2.闸门是水利工程中常用的设施，其通常修建在河道或渠道上，通过提拉打开闸门而向下游或低水位处放水，通过关闭闸门而在上游蓄水，保证通航或上游用水。现有的闸门通常是通过设置在闸门上方的提升装置对闸板垂直提升或降落来完成闸门的开关，需要在桥体上方设置相应的架体和提升设备等，往往在桥面上占据了较大的面积，在一些需要承担交通功能的桥体上往往需要为其预留位置，导致工程量增加，可供交通使用的通道变窄，为此，我们提出一种水利工程闸板结构。


技术实现要素：

3.本实用新型要解决的技术问题是克服现有的缺陷，提供一种水利工程闸板结构，整个闸板在打开和关闭的过程中都是在桥下完成的，解决了现有闸板结构需要在桥面上设置提升架等设备所造成的占地面积大、交通受限的问题，减少了建造闸门的工程量，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种水利工程闸板结构，包括桥体和闸板，闸板设置在桥体的闸口内，所述闸板包括上闸板和下闸板，上闸板的宽度大于下闸板的宽度，使闸板整体呈“t”形，上闸板的两侧表面通过固定轴转动连接有滑动板，所述闸口的内侧表面上部固定设置有与滑动板匹配的l形的轨道，闸口的内侧表面下部固定设置有与下闸板匹配的下闸板滑槽；所述闸口的顶部设置有用于提升牵引闸板的牵引组件和用于带动牵引组件移动的驱动组件。
5.作为本实用新型的一种优选技术方案，所述驱动组件包括固定设置在闸口顶部下表面的固定架，固定架的下表面开设有“t”形的滑槽，滑槽内滑动设置有滑动块，固定架的侧表面安装有驱动电机，驱动电机的输出轴穿入滑槽内并通过联轴器与驱动螺杆连接，驱动螺杆与滑动块侧表面开设的螺孔螺纹连接，所述滑动块的下表面设置牵引组件。
6.作为本实用新型的一种优选技术方案，所述牵引组件包括与滑动块固定连接的安装架，安装架内侧设置有卷扬机，卷扬机的滚筒上缠绕有牵引绳，牵引绳的端部固定设置有挂钩，所述闸板的侧表面固定设置有固定环，牵引组件牵引闸板时挂钩挂在固定环上。
7.作为本实用新型的一种优选技术方案，所述牵引组件还包括固定设置在安装架顶板下表面的两个固定杆，两个固定杆之间转动设置有滑轮，牵引绳从卷扬机的卷筒引出、绕过滑轮后与挂钩连接。
8.作为本实用新型的一种优选技术方案，所述闸口的内部两侧表面对称设置有两个用于支撑上闸板的固定柱，两个固定柱之间有一定间距。
9.作为本实用新型的一种优选技术方案，所述固定柱与闸口之间固定设置有加强筋。
10.与现有技术相比，本实用新型的有益效果是：闸板和用于提升闸板的牵引组件及带动牵引组件移动的驱动组件均设置在桥体下方的闸口内，需要打开闸板向下游放水时，通过驱动组件和牵引组件带动闸板向上移动时，闸板上的滑动板沿l形轨道的竖直段移动到拐角处后即转动30
°
以上，并沿着轨道的水平段继续移动，即可打开整个闸门进行放水，整个闸板在打开和关闭的过程中都是在桥下完成的，解决了现有闸板结构需要在桥面上设置提升架等设备所造成的占地面积大、交通受限的问题，减少了建造闸门的工程量。
附图说明

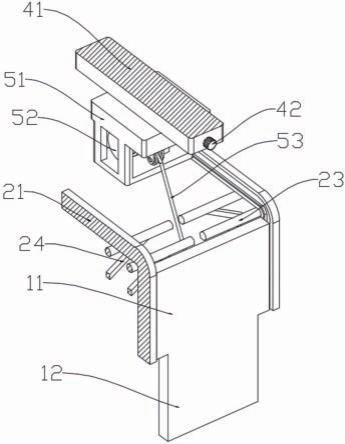

11.图1为本实用新型的结构示意图；
12.图2为本实用新型的侧视结构示意图；
13.图3为本实用新型的左视结构示意图；
14.图4为本实用新型的后视结构示意图；
15.图5为本实用新型闸板的结构示意图；
16.图6为本实用新型的使用状态示意图。
17.图中：1闸板、11上闸板、12下闸板、13滑动板、14固定环、2桥体、21轨道、22下闸板滑槽、23固定柱、24加强筋、3闸口、4驱动组件、41固定架、42驱动电机、43滑动块、5牵引组件、51安装架、52卷扬机、53牵引绳、54挂钩、55固定杆、56滑轮。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-6，本实用新型提供一种技术方案：一种水利工程闸板结构，包括桥体2和闸板1，闸板1设置在桥体2的闸口3内，所述闸板1包括形成整体的上闸板11和下闸板12，上闸板11的宽度大于下闸板12的宽度，使闸板1整体的侧面呈“t”形，且上闸板11和下闸板12的长度比为1∶1，闸板1只需要向上提升1/2即可转动进而慢慢与水平面平行，从而完全打开闸口3；
20.上闸板11的两侧表面通过固定轴转动连接有滑动板13，所述闸口3的内侧表面上部固定设置有与滑动板13匹配的l形的轨道21；闸口3的内侧表面下部固定设置有与下闸板12匹配的下闸板滑槽22，闸口关闭时，下闸板12在下闸板滑槽22内固定卡接，上闸板11在轨道21的竖直段内通过滑动板3卡接，轨道21的竖直段与下闸板滑槽22连接，轨道21的水平段设置在竖直段上侧，竖直段与水平段间采用圆角平滑过渡，滑动板3为圆形板，便于通过轨道21槽内的拐角处。
21.进一步的，轨道21的竖直段上或上闸板11上设置有密封垫层，用于对滑动板3与轨道21之间进行密封遮挡，在闸口关闭时，上闸板11在上游河水的压力下向密封垫层压紧，从而起到密封防水的作用，使水不会渗入下游。
22.所述闸口3的顶部设置有用于提升牵引闸板1的牵引组件5和用于带动牵引组件5移动的驱动组件4，闸板和用于提升闸板的牵引组件及带动牵引组件移动的驱动组件均设
置在桥体下方的闸口内，需要打开闸板向下游放水时，通过驱动组件和牵引组件带动闸板向上移动时，闸板上的滑动板沿l形轨道的竖直段移动到拐角处后即转动30
°
以上，并沿着轨道的水平段继续移动，即可打开整个闸门进行放水，整个闸板在打开和关闭的过程中都是在桥下完成的，解决了现有闸板结构需要在桥面上设置提升架等设备所造成的占地面积大、交通受限的问题，减少了建造闸门的工程量。
23.该闸板结构主要适用于闸板重量较轻、易于提升，桥面有上交通需求，蓄水侧（即上游）最大水位要求较低，闸口上方预留有闸板提升移动空间的水利工程段。
24.具体的，所述驱动组件4包括固定设置在闸口3顶部下表面的固定架41，固定架41的下表面开设有“t”形的滑槽，滑槽内滑动设置有滑动块43，固定架41的侧表面安装有驱动电机42，驱动电机42的输出轴穿入滑槽内并通过联轴器与驱动螺杆连接，驱动螺杆与滑动块43侧表面开设的螺孔螺纹连接，所述滑动块43的下表面设置牵引组件5，通过驱动电机42带动驱动螺杆转动，从而使滑动块43带动牵引组件5沿着闸口移动，从而带动倾斜或水平后的闸板1向内侧移动。
25.具体的，所述牵引组件5包括与滑动块43固定连接的安装架51，安装架51内侧设置有卷扬机52，卷扬机52的滚筒上缠绕有牵引绳53，牵引绳53的端部固定设置有挂钩54，所述闸板1的侧表面固定设置有固定环14，固定环14设置在上闸板的底部侧表面，即靠近下闸板12处，牵引组件5牵引闸板1时挂钩54挂在固定环14上，在需要打开闸口时，通过驱动组件4带动牵引组件移动到闸板1上方，然后打开卷扬机52，通过牵引绳53放下挂钩54，使挂钩54挂住固定环14，然后再使卷扬机52收回牵引绳53，通过挂钩54带动固定环14及闸板向上移动，上闸板11上的滑动板13移动到轨道21的拐角处时，下闸板12与下闸板滑槽22脱离，此时下闸板12成为自由端，随着挂钩54带动上闸板11移动，以及上游水的冲击，上闸板11向卷扬机52的方向倾斜，下闸板12向下游方向倾斜，从而扩大闸口下方的大小，以便于排出上游水到下游。
26.桥头或桥上设置有控制室，控制室设置有相应的控制开关，用于控制卷扬机52和驱动电机42的开关。
27.需要关闭闸口时，驱动电机42带动驱动螺杆反向转动，带动安装架51向下游方向移动，同时卷扬机52同步收紧牵引绳53，避免挂钩滑脱，当安装架51移动到靠下游侧时，卷扬机52位于上闸板11的上方，卷扬机52继续移动，通过收紧的牵引绳53可以带动闸板向下游方向移动，滑动板再次移动到轨道21的拐角处时，闸板改为向下移动，调整卷扬机52的位置，使闸板处于垂直状态时再慢慢松开牵引绳，下闸板12进入下闸板滑槽22内，缓慢下落直到与底面接触、封闭。
