一种江河尾闾整治用沟渠加固装置的制作方法

1.本实用新型涉及江河沟渠加工技术领域，具体为一种江河尾闾整治用沟渠加固装置。


背景技术：

2.在江河边侧的沟渠会在水流的作用下受到一定的冲刷力，尤其是在江河尾闾处，其会承受更大的水流冲击，为避免水流的冲击造成周围沟渠和边坡的失稳，可通过加固装置对沟渠处进行处理，提高其抗冲刷能力，但现有的加固装置在使用时还存在一些不足之处：
3.现有的加固装置一般分为现场砌筑式和预制件现场安装的形式实现加固，在通过现场砌筑加固时，砌筑后需要对砌筑墙进行一定时间的养护，延长了其施工时间，需要对水体进行较长时间的截留，预制件现在安装大多是采用敲击桩的方式将其固定在土体上，其施工时会产生较大的噪音，影响周围环境。
4.针对上述问题，急需在原有加固装置的基础上进行创新设计。


技术实现要素：

5.本实用新型的目的在于提供一种江河尾闾整治用沟渠加固装置，以解决上述背景技术提出的目在通过现场砌筑对沟渠加固时，砌筑后需要对砌筑墙进行一定时间的养护，延长了其施工时间，需要对水体进行较长时间的截留，预制件现在安装大多是采用敲击桩的方式将其固定在土体上，其施工时会产生较大的噪音的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种江河尾闾整治用沟渠加固装置，包括用于安装在沟渠坡面的加固板，所述加固板的下方设置有螺旋插入杆，螺旋插入杆通过旋转的方式可插入到土体内，所述螺旋插入杆在加固板的下方均匀分布，且螺旋插入杆的上端设置有连接轴，所述连接轴轴承安装在加固板的内部，在旋转时带动螺旋插入杆进行旋转，且连接轴的上端固定有控制头，控制头设置在加固板的上方呈露出状设置，通过外部工具可拧动控制头进行旋转，所述连接轴的外侧固定有传动齿轮，且传动齿轮的内侧啮合有同步驱动环，且同步驱动环转动安装在加固板的内部，通过同步驱动环的旋转带动与其啮合的传动齿轮进行同步的旋转。
7.进一步优化本技术方案，所述传动齿轮和连接轴之间构成一体化结构，且传动齿轮的竖直中心线和连接轴的竖直中心线相重合设置，使后续螺旋插入杆能进行稳定的旋转。
8.进一步优化本技术方案，所述螺旋插入杆的上端通过可拆卸对接机构和连接轴相连接，后续可将螺旋插入杆拆下单独存放，方便对装置进行携带和运输。
9.进一步优化本技术方案，所述可拆卸对接机构包括对接头、限位块、复位弹簧和限位槽；
10.对接头，固定在螺旋插入杆的上端，且对接头和连接轴之间构成凹凸配合结构；
11.限位块，设置在对接头的内部，和对接头之间构成左右滑动结构；
12.复位弹簧，设置在限位块的内侧为限位块提供推力；
13.限位槽，开设在连接轴的内部，和限位块之间构成卡合结构，通过限位槽和限位块的连接将对接头固定在连接轴内。
14.进一步优化本技术方案，所述限位槽的下方开设有引导槽，且引导槽的下端呈开口状结构设计，并且引导槽的内部呈倾斜状结构设计，对限位块的安装位置提供引导，方便其和限位槽进行连接。
15.进一步优化本技术方案，所述限位块的内端固定有牵引绳，且牵引绳的内端连接有磁性块，并且磁性块和对接头之间构成上下滑动结构，通过外部磁体对磁性块进行吸引，可拉动牵引绳进行移动，对限位块的位置进行控制。
16.与现有技术相比，本实用新型的有益效果是：
17.（1）该江河尾闾整治用沟渠加固装置设置有可旋转的螺旋插入杆，通过螺旋插入杆的旋转可将其插入到土体内，无需锤击，施工噪声更小，降低对周围环境的影响，且多个螺旋插入杆可通过传动齿轮和同步驱动环的啮合配合同步旋转，后续施工效率更高；
18.（2）该江河尾闾整治用沟渠加固装置设置有对接头和限位块，通过限位块和限位槽的连接可将对接块固定在连接轴内，后续通过对限位块位置的控制可将对接头从连接轴内拆下，从而可对螺旋插入杆进行单独的存放，减小加固板的占地空间，方便对加固板进行运输和携带。
附图说明
19.图1为本实用新型主剖结构示意图；

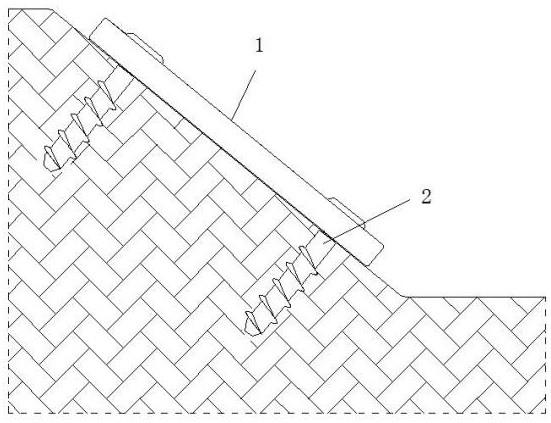

20.图2为本实用新型加固板安装示意图；
21.图3为本实用新型俯视结构示意图；
22.图4为本实用新型传动齿轮俯视结构示意图；
23.图5为本实用新型连接轴和螺旋插入杆连接主剖结构示意图。
24.图中：1、加固板；2、螺旋插入杆；3、连接轴；4、控制头；5、传动齿轮；6、同步驱动环；7、对接头；8、限位块；9、复位弹簧；10、限位槽；11、引导槽；12、牵引绳；13、磁性块。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-5，本实用新型提供一种技术方案：一种江河尾闾整治用沟渠加固装置，包括用于安装在沟渠坡面的加固板1，加固板1的下方设置有螺旋插入杆2，螺旋插入杆2通过旋转的方式可插入到土体内，螺旋插入杆2在加固板1的下方均匀分布，且螺旋插入杆2的上端设置有连接轴3，连接轴3轴承安装在加固板1的内部，在旋转时带动螺旋插入杆2进行旋转，且连接轴3的上端固定有控制头4，控制头4设置在加固板1的上方呈露出状设置，通过外部工具可拧动控制头4进行旋转，连接轴3的外侧固定有传动齿轮5，且传动齿轮5的内
侧啮合有同步驱动环6，且同步驱动环6转动安装在加固板1的内部，通过同步驱动环6的旋转带动与其啮合的传动齿轮5进行同步的旋转，传动齿轮5和连接轴3之间构成一体化结构，且传动齿轮5的竖直中心线和连接轴3的竖直中心线相重合设置，使后续螺旋插入杆2能进行稳定的旋转；
27.在对加固板1进行使用时，可将其移动到待进行加固的沟渠处，将螺旋插入杆2放置到土体上和其进行接触，将其压入到土体内，然后通过外部工具，如电动扳手等，拧动任意一个控制头4进行旋转，使控制头4通过连接轴3带动与其相连接的螺旋插入杆2进行旋转，在该连接轴3进行旋转时，将带动其表面固定的传动齿轮5进行旋转，使传动齿轮5在旋转时通过和同步驱动环6之间的啮合带动同步驱动环6进行旋转，同步驱动环6在旋转时将带动与其啮合的其他传动齿轮5进行旋转，使其他传动齿轮5能进行同步的旋转，从而使加固板1下方的螺旋插入杆2能保持同步的旋转，将加固板1压在土体上完成对沟渠的加固。
28.螺旋插入杆2的上端通过可拆卸对接机构和连接轴3相连接，后续可将螺旋插入杆2拆下单独存放，方便对装置进行携带和运输，可拆卸对接机构包括对接头7、限位块8、复位弹簧9和限位槽10，对接头7，固定在螺旋插入杆2的上端，且对接头7和连接轴3之间构成凹凸配合结构，限位块8，设置在对接头7的内部，和对接头7之间构成左右滑动结构，复位弹簧9，设置在限位块8的内侧为限位块8提供推力，限位槽10，开设在连接轴3的内部，和限位块8之间构成卡合结构，通过限位槽10和限位块8的连接将对接头7固定在连接轴3内，限位槽10的下方开设有引导槽11，且引导槽11的下端呈开口状结构设计，并且引导槽11的内部呈倾斜状结构设计，对限位块8的安装位置提供引导，方便其和限位槽10进行连接，限位块8的内端固定有牵引绳12，且牵引绳12的内端连接有磁性块13，并且磁性块13和对接头7之间构成上下滑动结构，通过外部磁体对磁性块13进行吸引，可拉动牵引绳12进行移动，对限位块8的位置进行控制；
29.在对加固板1进行运输或存放时，可将螺旋插入杆2进行拆卸，拆卸时可通过外部磁体对磁性块13进行吸引，将外部磁体放置到控制头4的上方，使其对磁性块13进行吸引，磁性块13通过牵引绳12拉动限位块8进行移动，解除限位块8和限位槽10的连接，然后即可将对接头7从连接轴3内拔出，实现对螺旋插入杆2的拆卸，后续安装时可将限位块8放置到引导槽11内，然后按压螺旋插入杆2，将限位块8从引导槽11送入到限位槽10内，完成对螺旋插入杆2的安装。
30.本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
31.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
