一种建筑环境用的基坑泥土限位装置的制作方法

本技术涉及泥土限制，具体为一种建筑环境用的基坑泥土限位装置。

背景技术：

1、在建筑工地中，常会将挖掘的泥土堆积在一起，已形成一个土山，当外界下雨时，雨水会将土山上的泥土冲洗下来，使泥土掺杂水留到工地中，影响工地中道路的通行，目前为了防止土山上的泥土流到道路上，会在土山上覆盖绿色的沙网，对土山进行阻挡，避免泥土的掉落，但当遇到大雨天气时，沙网无法很好的阻挡泥土，泥土还是会流到工地的道路上，影响工地道路的畅通。

2、如中国实用新型提供了“一种建筑环境用的基坑泥土限位装置”，其公告号为：cn217679171u，该建筑环境用的基坑泥土限位装置中，通过设置的横向连接装置、纵向连接装置组装连接成网状结构，并将连接网状结构的横向连接装置、纵向连接装置铺设在土山上，使土山的表面被分割成多个小方块，并在铺设完成后，将纱网铺设在横向连接装置、纵向连接装置组装的网状结构上，当遇到大雨天气时，横向连接装置、纵向连接装置连接的网状结构对雨冲刷的泥土进行阻挡，再配合纱网对泥土的阻挡，提高泥土的稳定性，避免泥土被雨水冲走，保证雨后泥土不会将工地道路阻挡住，而现有技术建筑环境用的基坑泥土限位装置在使用时，操作较为不便，不具备支撑结构，不便于将限位机构取出，从而不利于实际使用。

技术实现思路

1、本实用新型的目的在于提供一种建筑环境用的基坑泥土限位装置，具备方便使用的优点，解决了现有技术建筑环境用的基坑泥土限位装置在使用时，操作较为不便，不具备支撑结构，不便于将限位机构取出，从而不利于实际使用的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种建筑环境用的基坑泥土限位装置，包括第一连接板和第二连接板，所述第一连接板右侧的顶部固定连接有第一衔接块，所述第二连接板左侧的底部固定连接有第二衔接块，所述第一衔接块的顶部设置有顶板，所述顶板的底部固定连接有插杆，所述插杆远离顶板的一端贯穿至第二衔接块的底部并固定连接有地锥，所述插杆内腔的两侧之间固定连接有隔板，所述顶板的顶部设置有把手，所述把手的底部固定连接有螺杆，所述螺杆远离把手的一端贯穿至插杆的内腔并通过轴承与隔板的顶部活动连接，所述螺杆的表面螺纹连接有螺纹套，所述螺纹套底部的两侧均固定连接有支杆，所述支杆远离螺纹套的一端贯穿至隔板的底部并固定连接有活动板，所述插杆内腔两侧的底部均固定连接有伸缩杆，所述伸缩杆的表面套设有弹簧，所述伸缩杆相对的一端均固定连接有竖板，所述竖板相反的一侧均固定连接有斜块，所述竖板的顶部活动连接有连杆，两个连杆远离竖板的一端均与活动板的底部活动连接。

3、优选的，所述螺纹套的两侧均固定连接有滑块，所述插杆的内壁开设有配合滑块使用的滑槽。

4、优选的，所述竖板的底部固定连接有限位块，所述插杆内腔的底部开设有配合限位块使用的限位槽。

5、优选的，所述插杆两侧的底部均开设有通孔，所述隔板顶部的两侧均开设有第一开口。

6、优选的，所述第一衔接块和第二衔接块的顶部均开设有第二开口，所述活动板的两侧均与插杆的内壁接触。

7、优选的，所述弹簧的两端分别与竖板和插杆的内壁固定连接，所述顶板底部的两侧均固定连接有凸块，所述第一衔接块的顶部开设有配合凸块使用的凹槽。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型通过第一连接板、第二连接板、第一衔接块、第二衔接块、顶板、插杆、地锥、隔板、把手、螺杆、螺纹套、支杆、活动板、伸缩杆、弹簧、竖板、斜块和连杆的配合使用，解决了现有技术建筑环境用的基坑泥土限位装置在使用时，操作较为不便，不具备支撑结构，不便于将限位机构取出，从而不利于实际使用的问题。

10、2、本实用新型通过设置滑块和滑槽，能够对螺纹套进行限位，以提高螺纹套移动时的稳定性，通过设置限位块和限位槽，能够对竖板进行限位，以提高竖板的稳定性，通过设置通孔，能够方便斜块移动，通过设置凸块和凹槽，能够对顶板进行限位，以方便转动把手。

技术特征：

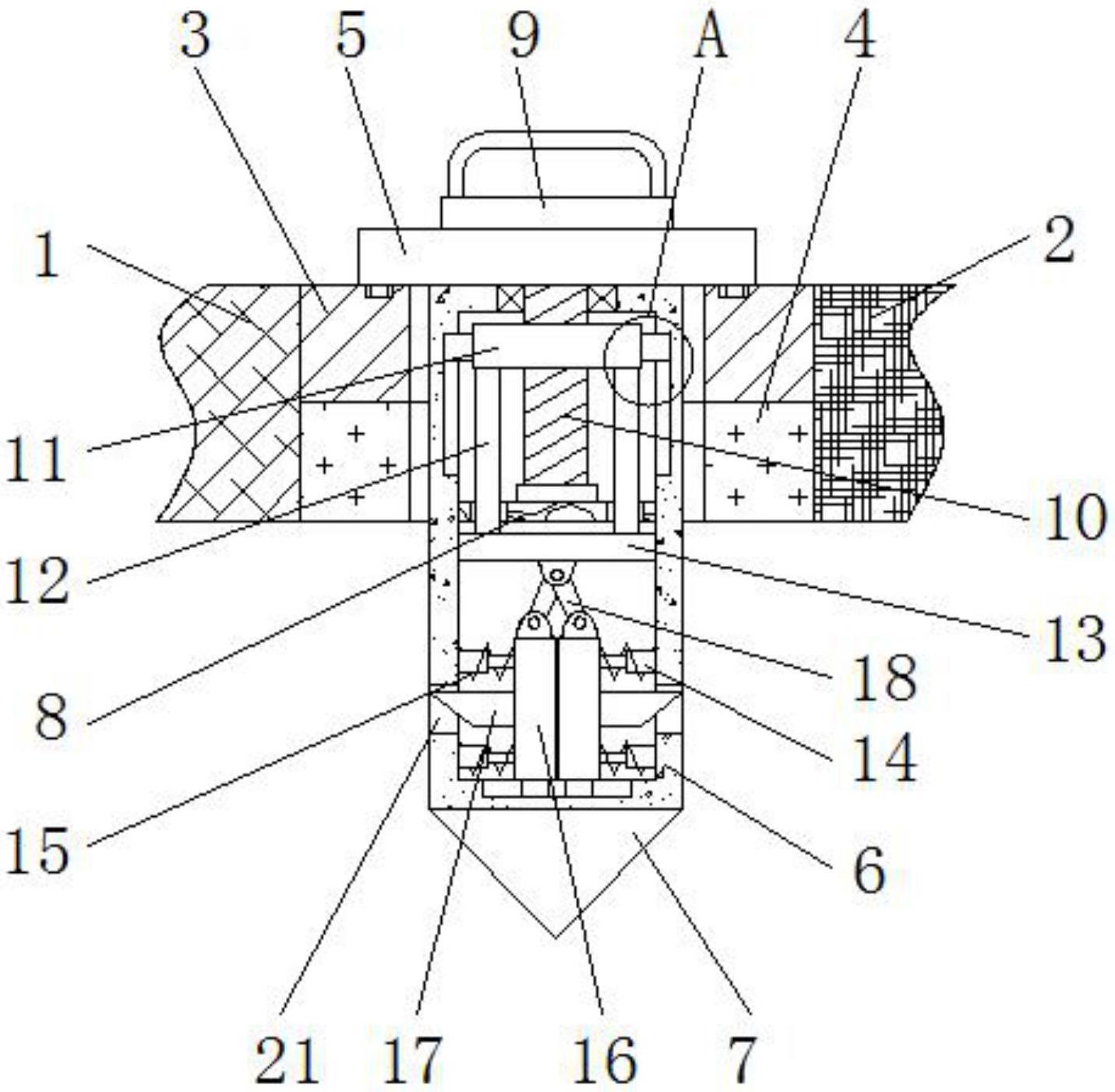

1.一种建筑环境用的基坑泥土限位装置，包括第一连接板(1)和第二连接板(2)，其特征在于：所述第一连接板(1)右侧的顶部固定连接有第一衔接块(3)，所述第二连接板(2)左侧的底部固定连接有第二衔接块(4)，所述第一衔接块(3)的顶部设置有顶板(5)，所述顶板(5)的底部固定连接有插杆(6)，所述插杆(6)远离顶板(5)的一端贯穿至第二衔接块(4)的底部并固定连接有地锥(7)，所述插杆(6)内腔的两侧之间固定连接有隔板(8)，所述顶板(5)的顶部设置有把手(9)，所述把手(9)的底部固定连接有螺杆(10)，所述螺杆(10)远离把手(9)的一端贯穿至插杆(6)的内腔并通过轴承与隔板(8)的顶部活动连接，所述螺杆(10)的表面螺纹连接有螺纹套(11)，所述螺纹套(11)底部的两侧均固定连接有支杆(12)，所述支杆(12)远离螺纹套(11)的一端贯穿至隔板(8)的底部并固定连接有活动板(13)，所述插杆(6)内腔两侧的底部均固定连接有伸缩杆(14)，所述伸缩杆(14)的表面套设有弹簧(15)，所述伸缩杆(14)相对的一端均固定连接有竖板(16)，所述竖板(16)相反的一侧均固定连接有斜块(17)，所述竖板(16)的顶部活动连接有连杆(18)，两个连杆(18)远离竖板(16)的一端均与活动板(13)的底部活动连接。

2.根据权利要求1所述的一种建筑环境用的基坑泥土限位装置，其特征在于：所述螺纹套(11)的两侧均固定连接有滑块(19)，所述插杆(6)的内壁开设有配合滑块(19)使用的滑槽(20)。

3.根据权利要求1所述的一种建筑环境用的基坑泥土限位装置，其特征在于：所述竖板(16)的底部固定连接有限位块，所述插杆(6)内腔的底部开设有配合限位块使用的限位槽。

4.根据权利要求1所述的一种建筑环境用的基坑泥土限位装置，其特征在于：所述插杆(6)两侧的底部均开设有通孔(21)，所述隔板(8)顶部的两侧均开设有第一开口。

5.根据权利要求1所述的一种建筑环境用的基坑泥土限位装置，其特征在于：所述第一衔接块(3)和第二衔接块(4)的顶部均开设有第二开口，所述活动板(13)的两侧均与插杆(6)的内壁接触。

6.根据权利要求1所述的一种建筑环境用的基坑泥土限位装置，其特征在于：所述弹簧(15)的两端分别与竖板(16)和插杆(6)的内壁固定连接，所述顶板(5)底部的两侧均固定连接有凸块，所述第一衔接块(3)的顶部开设有配合凸块使用的凹槽。

技术总结
本技术公开了一种建筑环境用的基坑泥土限位装置，包括第一连接板和第二连接板，所述第一连接板右侧的顶部固定连接有第一衔接块，所述第二连接板左侧的底部固定连接有第二衔接块，所述第一衔接块的顶部设置有顶板，顶板的底部固定连接有插杆，插杆远离顶板的一端贯穿至第二衔接块的底部并固定连接有地锥。本技术通过第一连接板、第二连接板、第一衔接块、第二衔接块、顶板、插杆、地锥、隔板、把手、螺杆、螺纹套、支杆、活动板、伸缩杆、弹簧、竖板、斜块和连杆的配合使用，解决了现有技术建筑环境用的基坑泥土限位装置在使用时，操作较为不便，不具备支撑结构，不便于将限位机构取出，从而不利于实际使用的问题。

技术研发人员：顾劲宇
受保护的技术使用者：福建旭岑建设有限公司
技术研发日：20221127
技术公布日：2024/1/12
