一种河道整治工程用环保清淤装置的制作方法

本技术属于清淤装置，具体是指一种河道整治工程用环保清淤装置。

背景技术：

1、河道整治工程是河道治理和维护中的基础设施，其借助清淤装置来完成对河道的清淤处理，清淤装置在水利环保领域中的应用较为常见。现有的淤泥清理装置多通过使用机械将淤泥从河道内抽出或挖出，而后装车运回，而后进行处理，处理后再次进行运输等，整体操作较为麻烦，不能进行及时处理，导致效率较低，并且增加了成本。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种通过采用船载抽淤，以及车载处理的设计想配合，进而可实现抽淤后及时处理的效果，无需装载多地运输，提高了工作效率，同时降低了成本的河道整治工程用环保清淤装置。

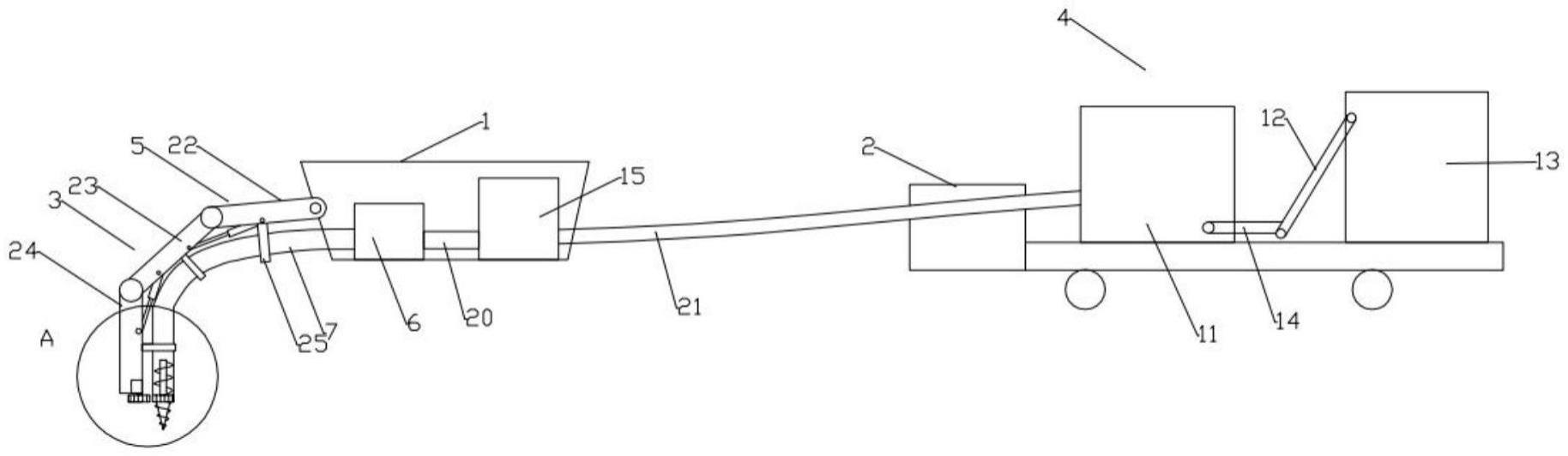

2、本实用新型采取的技术方案如下：本方案包括抽淤船、处理跟随车、抽淤装置和处理装置，所述抽淤装置设于抽淤船上，所述处理装置设于处理跟随车上，所述抽淤装置包括机械臂、抽淤泵和抽管，所述机械臂设于抽淤船上，所述抽淤泵设于抽淤船上，所述抽管连接于抽淤泵上，所述抽管端口上旋转设有齿环，所述齿环内设有绞龙钻头，所述机械臂上旋转设有齿轮，所述齿轮和齿环啮合，所述齿轮连接电机。

3、进一步地，所述处理装置包括压滤机、上料传送带和储料箱，所述压滤机上设有出料传送带，所述出料传送带衔接上料传送带，所述上料传送带连接储料箱。

4、进一步地，所述抽淤船上设有收放箱，所述收放箱内旋转设有收放轮，所述收放轮上一侧设有接头，所述收放轮上设有固定孔，所述抽淤泵上设有输送管，所述输送管旋转设于接头上，所述收放轮上设有延长管，所述延长管穿过固定孔和接头固接，所述延长管和压滤机连接。

5、进一步地，所述机械臂包括相互铰接的臂一、臂二和臂三，所述臂一铰接设于抽淤船上，所述臂一和臂二之间铰接设有液压杆，所述臂二和臂三之间铰接设有液压杆。

6、进一步地，所述机械臂上设有固定环，所述抽管连接于固定环内。

7、采用上述结构本实用新型取得的有益效果如下：本方案一种河道整治工程用环保清淤装置，通过采用船载抽淤，以及车载处理的设计想配合，进而可实现抽淤后及时处理的效果，无需装载多地运输，提高了工作效率，同时降低了成本。

技术特征：

1.一种河道整治工程用环保清淤装置，其特征在于：包括抽淤船、处理跟随车、抽淤装置和处理装置，所述抽淤装置设于抽淤船上，所述处理装置设于处理跟随车上，所述抽淤装置包括机械臂、抽淤泵和抽管，所述机械臂设于抽淤船上，所述抽淤泵设于抽淤船上，所述抽管连接于抽淤泵上，所述抽管端口上旋转设有齿环，所述齿环内设有绞龙钻头，所述机械臂上旋转设有齿轮，所述齿轮和齿环啮合，所述齿轮连接电机。

2.根据权利要求1所述的一种河道整治工程用环保清淤装置，其特征在于：所述处理装置包括压滤机、上料传送带和储料箱，所述压滤机上设有出料传送带，所述出料传送带衔接上料传送带，所述上料传送带连接储料箱。

3.根据权利要求2所述的一种河道整治工程用环保清淤装置，其特征在于：所述抽淤船上设有收放箱，所述收放箱内旋转设有收放轮，所述收放轮上一侧设有接头，所述收放轮上设有固定孔，所述抽淤泵上设有输送管，所述输送管旋转设于接头上，所述收放轮上设有延长管，所述延长管穿过固定孔和接头固接，所述延长管和压滤机连接。

4.根据权利要求3所述的一种河道整治工程用环保清淤装置，其特征在于：所述机械臂包括相互铰接的臂一、臂二和臂三，所述臂一铰接设于抽淤船上，所述臂一和臂二之间铰接设有液压杆，所述臂二和臂三之间铰接设有液压杆。

5.根据权利要求4所述的一种河道整治工程用环保清淤装置，其特征在于：所述机械臂上设有固定环，所述抽管连接于固定环内。

技术总结
本技术公开了一种河道整治工程用环保清淤装置，包括抽淤船、处理跟随车、抽淤装置和处理装置，所述抽淤装置设于抽淤船上，所述处理装置设于处理跟随车上，所述抽淤装置包括机械臂、抽淤泵和抽管，所述机械臂设于抽淤船上，所述抽淤泵设于抽淤船上，所述抽管连接于抽淤泵上，所述抽管端口上旋转设有齿环，所述齿环内设有绞龙钻头，所述机械臂上旋转设有齿轮，所述齿轮和齿环啮合；本技术属于清淤装置领域，通过采用船载抽淤，以及车载处理的设计想配合，进而可实现抽淤后及时处理的效果，无需装载多地运输，提高了工作效率，同时降低了成本。

技术研发人员：孙严,马浩奇,王燕
受保护的技术使用者：安徽东晟环保科技集团有限公司
技术研发日：20221219
技术公布日：2024/1/12
