一种建筑桩基防水结钩的制作方法

本技术涉及建筑桩基，具体为一种建筑桩基防水结钩。

背景技术：

1、由桩和连接桩顶的桩承台组成的深基础或由柱与桩基连接的单桩基础，简称桩基，桩基运用十分广泛，现有的桩基结构防水效果不足，如果遇到较大外力容易出现倾倒的情况，无法根据实际需求，对加固结构进行调节使用，因此提出一种建筑桩基防水结钩。

2、经检索，专利公告号为cn208088290u公开了一种组合桩基结构及该组合桩基结构的安装方法。该组合桩基结构包括桩身，桩身包括材质为混凝土的下桩段和材质为钢的上桩段，下桩段与上桩段之间固定连接，将桩身打入岩土时，下桩段进入深层岩土层，上桩段进入浅层岩土层，现有的技术中cn208088290u在使用的过程中防水效果不足，未考虑到遇到较大外力时会出现倾倒的情况，鉴于此我们提出一种建筑桩基防水结钩来解决现有的问题。

技术实现思路

1、本实用新型的目的在于提供一种建筑桩基防水结钩，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种建筑桩基防水结钩，包括保护罩、桩基本体和保护壳，所述桩基本体的外围贴附有防水层，所述防水层的外围固定连接有保护罩，所述防水层外围的保护罩一端固定安装有保护壳，所述防水层顶部的桩基本体外围贴附有防水套，所述防水套的外围固定安装有防护罩，所述防水套外围的防护罩一端固定连接有防护壳，所述防护罩的两侧固定安装有固定板，所述防护壳的两侧固定连接有固定件，所述固定板与固定件之间活动安装有套管，所述套管的内部活动连接有活动架，所述活动架的底部活动安装有活动座。

3、工作人员将保护罩和保护壳埋入地下后，可根据实际加固需求将套管在固定板与固定件之间进行转动调节，确定角度后利用固定件一端的固定栓对套管在固定板与固定件之间的位置进行限定，将活动架在套管的内部进行伸缩调节，将活动座在活动架的底部进行转动调节，使活动座的底部与地面相贴合后，利用插栓对活动柱在活动架内部的位置进行固定，利用活动座一端的固定栓将活动座与活动架之间进行连接固定，防水层和防水套使用到的是sbs改性沥青防水卷材，可对桩基本体起到防水保护的作用。

4、优选的，所述保护罩的外围固定连接有加固架，保护壳的外围固定安装有固定架。通过安装加固架和固定架扩大了装置与地下接触面积，防止装置出现倾倒的情况，对装置起到加固的作用。

5、优选的，所述防护罩与防护壳内部的防水套顶部固定安装有密封圈，且密封圈与桩基本体之间相贴合。利用密封圈可对防水套顶部的位置进行防水处理，提高了防水效果。

6、优选的，所述套管的一端可拆卸式安装有插栓，且插栓与活动架的内部相嵌合。利用插栓可对活动架在套管内部的位置进行限定，提高装置的稳定性能。

7、优选的，所述防护罩的两侧固定安装有固定块，防护壳的两侧固定安装有安装块，且固定块与安装块之间通过螺栓固定连接。利用螺栓可将固定块与安装块之间进行连接，从而实现将防护罩与防护壳进行连接固定，提高装置的稳定性能。

8、优选的，所述保护罩的两侧固定安装有连接件，保护壳的两侧固定连接有连接板，且连接件与连接板之间固定连接。通过对连接件和连接板之间进行连接，从而实现将保护罩和保护壳进行连接固定，提高装置的稳定性能。

9、与现有技术相比，本实用新型的有益效果是：

10、1、通过套管与固定板与固定件之间的相互配合，对套管进行转动调节，确定角度后对套管在固定板与固定件之间的位置进行限定，将活动架在套管的内部进行伸缩调节，将活动座在活动架的底部进行转动调节，使活动座的底部与地面相贴合后，将活动架与套管之间、活动座与活动架之间进行连接固定，且利用加固架和固定架可对装置起到加固的作用。

11、2、通过安装防水层、防水套和密封圈，防水层和防水套为sbs改性沥青防水卷材，可对桩基本体起到防水保护的作用，利用密封圈可对防水套顶部的位置进行防水处理，提高了防水效果，通过各种安装结构的结合，使装置整体更加稳定。

技术特征：

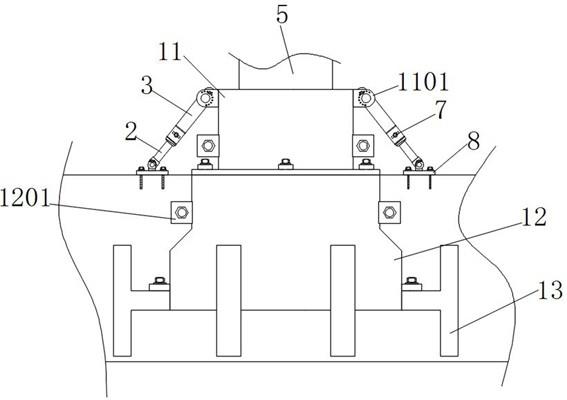

1.一种建筑桩基防水结钩，包括保护罩（1）、桩基本体（5）和保护壳（12），其特征在于：所述桩基本体（5）的外围贴附有防水层（9），所述防水层（9）的外围外围固定连接有保护罩（1），所述防水层（9）外围的保护罩（1）一端固定安装有保护壳（12）），所述防水层（9）顶部的桩基本体（5）外围贴附有防水套（14），所述防水套（14）的外围固定安装有防护罩（4），所述防水套（14）外围的防护罩（4）一端固定连接有防护壳（11），所述防护罩（4）的两侧固定安装有固定板（401），所述防护壳（11）的两侧固定连接有固定件（1101），所述固定板（401）与固定件（1101）之间活动安装有套管（3），所述套管（3）的内部活动连接有活动架（2），所述活动架（2）的底部活动安装有活动座（8）。

2.根据权利要求1所述的一种建筑桩基防水结钩，其特征在于：所述保护罩（1）的外围固定连接有加固架（10），保护壳（12）的外围固定安装有固定架（13）。

3.根据权利要求1所述的一种建筑桩基防水结钩，其特征在于：所述防护罩（4）与防护壳（11）内部的防水套（14）顶部固定安装有密封圈（6），且密封圈（6）与桩基本体（5）之间相贴合。

4.根据权利要求1所述的一种建筑桩基防水结钩，其特征在于：所述套管（3）的一端可拆卸式安装有插栓（7），且插栓（7）与活动架（2）的内部相嵌合。

5.根据权利要求1所述的一种建筑桩基防水结钩，其特征在于：所述防护罩（4）的两侧固定安装有固定块（402），防护壳（11）的两侧固定安装有安装块（1102），且固定块（402）与安装块（1102）之间通过螺栓（15）固定连接。

6.根据权利要求1所述的一种建筑桩基防水结钩，其特征在于：所述保护罩（1）的两侧固定安装有连接件（101），保护壳（12）的两侧固定连接有连接板（1201），且连接件（101）与连接板（1201）之间固定连接。

技术总结
本技术涉及建筑桩基技术领域，尤其涉及一种建筑桩基防水结钩。包括保护罩、桩基本体和保护壳，桩基本体的外围贴附有防水层，防水层的外围外围固定连接有保护罩，防水层外围的保护罩一端固定安装有保护壳，防水层顶部的桩基本体外围贴附有防水套，防水套的外围固定安装有防护罩，防水套外围的防护罩一端固定连接有防护壳，防护罩的两侧固定安装有固定板，防护壳的两侧固定连接有固定件。本技术通过各种结构的组合使得本装置在使用时可根据不同安装需求，对加固机构进行调节使用，对装置起到了加固防倾倒的作用，通过安装防水机构，可对装置起到防水保护的作用。

技术研发人员：刘妍,黄学勇,周豪杰,叶超,江晓宇
受保护的技术使用者：大连建筑设计研究所有限公司
技术研发日：20221206
技术公布日：2024/1/12
