一种地下室外墙防水卷材铺设装置的制作方法

本申请涉及地下室建设的，尤其是涉及一种地下室外墙防水卷材铺设装置。

背景技术：

1、地下室容易渗水，因此在地下室的建造过程中，会在地下室的屋面、外墙等地铺设防水卷材，以提高地下室的防渗水能力。

2、目前对地下室外墙进行防水卷材的铺贴后，工作人员需要乘坐提升设备至与墙面相对的位置上，手持转辊对防水卷材进行压实整平，使防水卷材与墙面贴合，工作人员对相对高度的防水卷材压实整平后，提升设备调整高度，带动工作人员移动至其余高度上对防水卷材进行压实整平，使得对外墙上防水卷材压实的效率较慢。

技术实现思路

1、为了提高对地下室外墙上防水卷材的压实效率，本申请提供一种地下室外墙防水卷材铺设装置。

2、本申请提供一种地下室外墙防水卷材铺设装置，采用如下的技术方案：

3、一种地下室外墙防水卷材铺设装置，包括底座以及连接座，所述连接座与所述底座相连，所述连接座上下移动连接有移动部，所述移动部底端连接有转动架，所述转动架上转动连接有压实辊，且所述底座与所述连接座之间设置有驱动所述移动部上下移动的动力组件。

4、通过采用上述技术方案，将压实辊抵接防水卷材上，通过动力组件驱动移动部上下移动，以带动压实辊在防水卷材上上下滚动，从而使得压实辊对防水卷材进行压实整平，且通过动力组件的驱动，能够减少人力的做功，提高对防水卷材的压实效率。

5、可选的，所述动力组件包括转动连接于所述底座上的齿轮、沿竖直方向均匀分布于所述移动部上的多个齿牙，以及驱动所述齿轮转动的动力源，所述齿轮与齿牙相互啮合。

6、通过采用上述技术方案，动力源带动齿轮转动，通过齿轮与齿牙的啮合，带动移动部上下移动。

7、可选的，所述连接座包括延伸至与所述移动部相对的连接架，以及与所述移动部配合的连接头，所述移动部上设置有供所述连接头沿竖直方向插接并滑移的连接槽。

8、通过采用上述技术方案，连接头与连接槽从竖直方向配合，使得移动部被限定在连接架与底座之间。

9、可选的，所述移动部包括多个沿竖直方向依次拼接的移动杆，两个相邻所述移动杆之间可拆卸连接。

10、通过采用上述技术方案，相邻移动杆之间可拆卸连接，使得移动部的长度能够进行调节，从而使移动部适应不同高度的墙体。

11、可选的，所述移动杆一端具有限位块，所述移动杆相对另一端具有与所述限位块配合的限位槽。

12、通过采用上述技术方案，限位块与限位槽的配合能够对两个移动杆的连接进行导向。

13、可选的，所述移动杆上端螺纹连接有穿设至所述连接槽中的止落杆。

14、通过采用上述技术方案，止落杆提高了移动部在移动时的安全性，使得移动部不易向下完全脱落。

15、可选的，所述止落杆延伸至所述连接槽内的一端设置有防脱块，所述移动杆在所述连接槽相对的两端内壁上均设置有用于容纳所述防脱块的容置槽。

16、通过采用上述技术方案，防脱块使得止落杆螺纹移动时不会移动至与移动杆脱离，提高止落杆的稳定性。

17、可选的，所述底座底面上安装有带有刹车的万向轮，且所述底座背离所述移动部的一侧设置有安装板，所述安装板上下螺纹穿设有螺柱，所述螺柱底端转动连接有能够抵接至地面上的配重座，所述配重座上设置有上下滑动穿设于所述安装板上的导向杆。

18、通过采用上述技术方案，万向轮使底座便于移动，而配重座便于底座定位。

19、综上所述，本申请包括以下至少一种有益效果：

20、通过动力组件带动移动部上下移动，而带动压实辊上下滚动对外墙墙面上的防水卷材进行压实整平，从而提高对地下室外墙上防水卷材的压实效率。

技术特征：

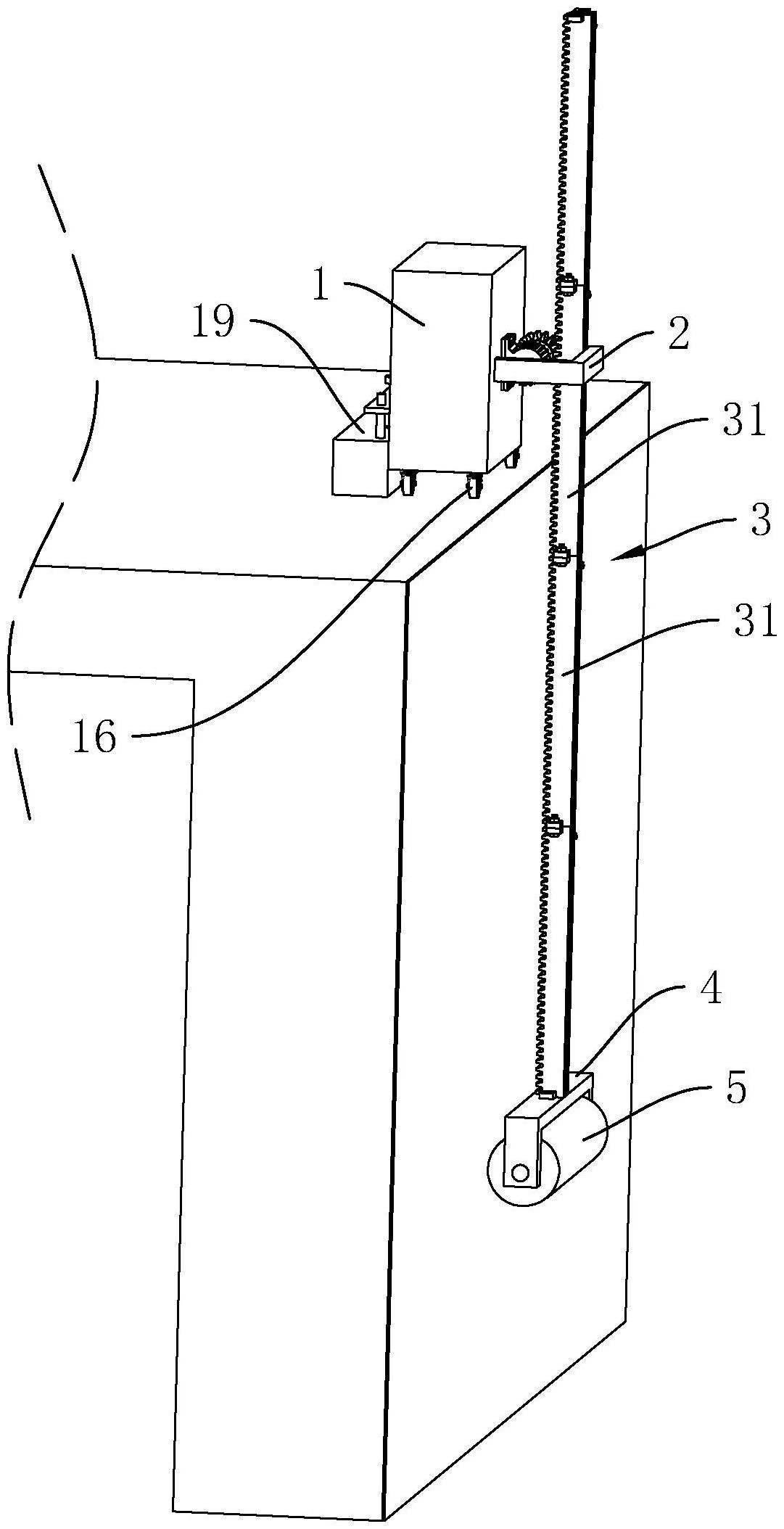

1.一种地下室外墙防水卷材铺设装置，其特征在于：包括底座（1）以及连接座（2），所述连接座（2）与所述底座（1）相连，所述连接座（2）上下移动连接有移动部（3），所述移动部（3）底端连接有转动架（4），所述转动架（4）上转动连接有压实辊（5），且所述底座（1）与所述连接座（2）之间设置有驱动所述移动部（3）上下移动的动力组件（6）。

2.根据权利要求1所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述动力组件（6）包括转动连接于所述底座（1）上的齿轮（61）、沿竖直方向均匀分布于所述移动部（3）上的多个齿牙（62），以及驱动所述齿轮（61）转动的动力源（63），所述齿轮（61）与齿牙（62）相互啮合。

3.根据权利要求2所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述连接座（2）包括延伸至与所述移动部（3）相对的连接架（21），以及与所述移动部（3）配合的连接头（22），所述移动部（3）上设置有供所述连接头（22）沿竖直方向插接并滑移的连接槽（7）。

4.根据权利要求3所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述移动部（3）包括多个沿竖直方向依次拼接的移动杆（31），两个相邻所述移动杆（31）之间可拆卸连接。

5.根据权利要求4所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述移动杆（31）一端具有限位块（10），所述移动杆（31）相对另一端具有与所述限位块（10）配合的限位槽（11）。

6.根据权利要求4所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述移动杆（31）上端螺纹连接有穿设至所述连接槽（7）中的止落杆（12）。

7.根据权利要求6所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述止落杆（12）延伸至所述连接槽（7）内的一端设置有防脱块（13），所述移动杆（31）在所述连接槽（7）相对的两端内壁上均设置有用于容纳所述防脱块（13）的容置槽（14）。

8.根据权利要求1所述的一种地下室外墙防水卷材铺设装置，其特征在于：所述底座（1）底面上安装有带有刹车的万向轮（16），且所述底座（1）背离所述移动部（3）的一侧设置有安装板（17），所述安装板（17）上下螺纹穿设有螺柱（18），所述螺柱（18）底端转动连接有能够抵接至地面上的配重座（19），所述配重座（19）上设置有上下滑动穿设于所述安装板（17）上的导向杆（20）。

技术总结
本申请公开了一种地下室外墙防水卷材铺设装置，涉及地下室建设的技术领域，其包括底座以及连接座，所述连接座与所述底座相连，所述连接座上下移动连接有移动部，所述移动部底端连接有转动架，所述转动架上转动连接有压实辊，且所述底座与所述连接座之间设置有驱动所述移动部上下移动的动力组件。本申请能够提高对地下室外墙上防水卷材的压实效率。

技术研发人员：谢勇成,谢雨川,金从现,曾祖官,黄福清
受保护的技术使用者：神州建设集团有限公司
技术研发日：20221207
技术公布日：2024/1/12
