一种小型挖掘机用挖斗的制作方法

本发明涉及挖掘机，具体为一种小型挖掘机用挖斗。

背景技术：

1、挖掘机又称挖掘机械，又称挖土机，是用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械。

2、挖掘机挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。从近几年工程机械的发展来看，挖掘机的发展相对较快，挖掘机已经成为工程建设中最主要的工程机械之一。挖掘机最重要的三个参数：操作重量（质量），发动机功率和铲斗斗容。

3、传统小型挖掘机在挖掘土壤时长期与石块发生撞击时会使齿座连接处产生偏移，影响挖斗的稳定性，在挖掘时挖斗内装载大块的沙石会对挖斗内壁造成磨损，石块与沙土混合需要再次筛选，费时费力，因此，设计实用性强和防止挖斗在挖掘时与石块发生碰撞时撞击力使齿座的位置发生偏移，保持挖斗的稳定性的问题的一种基于物联网技术的配电柜是很有必要的

技术实现思路

1、为实现以上目的，本发明通过以下技术方案予以实现：一种小型挖掘机用挖斗，包括：

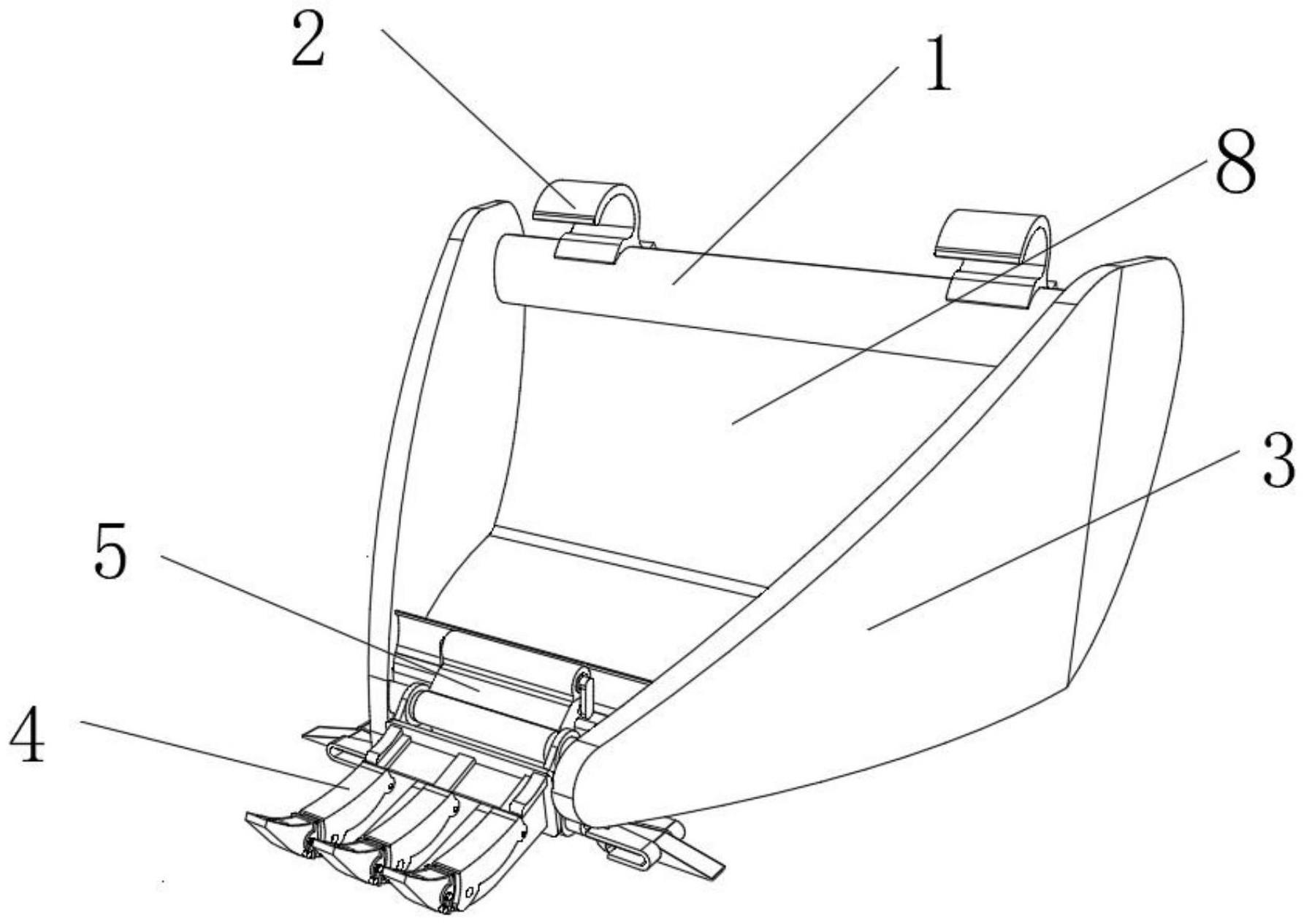

2、刀板，所述刀板的外表面两侧固定连接有边板，所述边板的相对面之间固定连接有背板，所述背板的顶端固定连接有斗耳板，所述斗耳板的外表面固定连接有挂耳板；

3、防偏齿件，所述防偏齿件包括双头连接板，所述双头连接板的表面固定连接有齿座，所述齿座的表面固定连接有缓冲垫，所述齿座的表面螺纹连接有转接板，所述齿座的外表面固定连接有销座，所述销座的表面通过销钉铰接有斗齿，所述双头连接板靠近刀板下侧的一端固定连接有振动防偏件；

4、碎石筛选挡架，所述碎石筛选挡架包括挡板，所述挡板的下表面设置有筛板，所述筛板的表面管连接有清理板，所述筛板的表面固定连接有连接块。

5、优选的，所述缓冲垫包括底座，所述底座的内表面固定连接有连接座，所述连接座的外表面开设有安装卡槽，所述安装卡槽的内部固定连接有固定垫。

6、优选的，所述底座的外表面固定连接有外层防护垫，所述外层防护垫的内表面固定连接有受击卡垫，所述外层防护垫的为弧形，所述连接座固定连接在齿座的表面。

7、优选的，所述受击卡垫包括连接壳，所述连接壳的内表面开设有活动垫，所述活动垫的内表面中间处开设有内陷孔，所述连接壳固定连接在外层防护垫的内表面，通过在挖掘过程中斗齿向上翻转将沙土带入碎石筛选挡架内，由于该挖斗为小型挖斗，斗齿在向下挖掘遇到硬度较大的石块时石块与斗齿产生碰撞，此时防偏齿件内的缓冲垫的外层防护垫受到外部沙土挤压，使外层防护垫内的受击卡垫与固定垫合并固定，使防偏齿件保持在撞击后的稳定状态，活动垫在受击卡垫与固定垫合并后并未与固定垫贴合，给缓冲垫预留空间，在小幅度的震动时再次起到缓冲作用，达到防止挖斗在挖掘时与石块发生碰撞时撞击力使齿座的位置发生偏移，保持挖斗的稳定性。

8、优选的，所述固定垫包括固定座，所述固定座的外表面设置有卡杆，所述固定座通过内陷孔卡设在连接壳的内部，所述固定座固定连接在底座的内表面。

9、优选的，所述连接块靠近挡板的表面固定连接有连接转杆，所述连接块靠近清理板一侧的表面转动连接有挤压滚轮，通过在挖斗内部设置碎石筛选挡架，连接转杆转动连接在双头连接板的表面，当挖掘机启动时，挖斗对地面进行挖掘，挖斗向上翻转时沙土掉落至连接块表面，在挖斗翻转的过程中，沙土在挤压滚轮表面滑动，并使将挤压滚轮推动旋转，将沙土推入清理板内，清理板内的沙土大量堆积挤压滚轮在转动时对沙土进行挤压使沙土碎裂，再将沙土顺着筛板筛落至挡板内滑入刀板内，达到在挖掘土壤时，对较大块的沙土进行碾压过筛，将沙土中的石块过滤减少沙土中的杂质，避免石块掉落撞击挖斗，延长挖斗的使用寿命。

10、优选的，所述连接转杆转动连接在双头连接板的表面，所述挤压滚轮摩擦连接在刀板的表面。

11、优选的，所述振动防偏件包括连接轴，所述连接轴的外表面固定连接有半球套壳，所述半球套壳的内部套设有u形弹板，所述u形弹板的外表面固定连接有连接杆，所述连接杆的外表面固定连接有推动壳，通过在挖掘时挖斗向前做平移运动时推动壳将挖斗两侧的沙土向前推动积累，推动时u形弹板与推动壳之间的配合，发生振动，撞击块与半球套壳摩擦的同时向内移动，带动u形弹板滑动，当u形弹板移动到推动壳内部时发生形变，给撞击块施加弹力，将撞击块向外推出，半球套壳受力促使u形弹板合并，避免u形弹板在振动过强时受压导致形变不可恢复，达到保护u形弹板的作用。

12、优选的，所述连接杆的输出端固定连接有撞击块，所述撞击块卡设在推动壳的缝隙处。

13、优选的，所述u形弹板内壁的相对面之间开设有内设槽，所述内设槽的内部固定连接有弹性杆件，所述u形弹板的外表面固定连接有橡胶杆，所述橡胶杆的输出端固定连接有弹性振动球，弹性振动球在振动时反复撞击半球套壳内壁，增加推动壳的灵活性，提高推土的效率。

14、本发明提供了一种小型挖掘机用挖斗。具备以下有益效果：

15、一、该小型挖掘机用挖斗，通过在挖掘过程中斗齿向上翻转将沙土带入碎石筛选挡架内，由于该挖斗为小型挖斗，斗齿在向下挖掘遇到硬度较大的石块时石块与斗齿产生碰撞，此时防偏齿件内的缓冲垫的外层防护垫受到外部沙土挤压，使外层防护垫内的受击卡垫与固定垫合并固定，使防偏齿件保持在撞击后的稳定状态，活动垫在受击卡垫与固定垫合并后并未与固定垫贴合，给缓冲垫预留空间，在小幅度的震动时再次起到缓冲作用，达到防止挖斗在挖掘时与石块发生碰撞时撞击力使齿座的位置发生偏移，保持挖斗的稳定性。

16、二、该小型挖掘机用挖斗，通过在挖斗内部设置碎石筛选挡架，连接转杆转动连接在双头连接板的表面，当挖掘机启动时，挖斗对地面进行挖掘，挖斗向上翻转时沙土掉落至连接块表面，在挖斗翻转的过程中，沙土在挤压滚轮表面滑动，并使将挤压滚轮推动旋转，将沙土推入清理板内，清理板内的沙土大量堆积挤压滚轮在转动时对沙土进行挤压使沙土碎裂，再将沙土顺着筛板筛落至挡板内滑入刀板内，达到在挖掘土壤时，对较大块的沙土进行碾压过筛，将沙土中的石块过滤减少沙土中的杂质，避免石块掉落撞击挖斗，延长挖斗的使用寿命。

17、三、该小型挖掘机用挖斗，通过在挖掘时挖斗向前做平移运动时推动壳将挖斗两侧的沙土向前推动积累，推动时u形弹板与推动壳之间的配合，发生振动，撞击块与半球套壳摩擦的同时向内移动，带动u形弹板滑动，当u形弹板移动到推动壳内部时发生形变，给撞击块施加弹力，将撞击块向外推出，半球套壳受力促使u形弹板合并，避免u形弹板在振动过强时受压导致形变不可恢复，达到保护u形弹板的作用。

18、四、该小型挖掘机用挖斗，通过弹性振动球在振动时反复撞击半球套壳内壁，增加推动壳的灵活性，提高推土的效率。

技术特征：

1.一种小型挖掘机用挖斗，其特征在于，包括：

2.根据权利要求1所述的一种小型挖掘机用挖斗，其特征在于：所述缓冲垫（41）包括底座（411），所述底座（411）的内表面固定连接有连接座（416），所述连接座（416）的外表面开设有安装卡槽（415），所述安装卡槽（415）的内部固定连接有固定垫（414）。

3.根据权利要求2所述的一种小型挖掘机用挖斗，其特征在于：所述底座（411）的外表面固定连接有外层防护垫（412），所述外层防护垫（412）的内表面固定连接有受击卡垫（413），所述外层防护垫（412）的为弧形，所述连接座（416）固定连接在齿座（45）的表面。

4.根据权利要求3所述的一种小型挖掘机用挖斗，其特征在于：所述受击卡垫（413）包括连接壳（4131），所述连接壳（4131）的内表面开设有活动垫（4133），所述活动垫（4133）的内表面中间处开设有内陷孔（4132），所述连接壳（4131）固定连接在外层防护垫（412）的内表面。

5.根据权利要求4所述的一种小型挖掘机用挖斗，其特征在于：所述固定垫（414）包括固定座（4141），所述固定座（4141）的外表面设置有卡杆（4142），所述固定座（4141）通过内陷孔（4132）卡设在连接壳（4131）的内部，所述固定座（4141）固定连接在底座（411）的内表面。

6.根据权利要求1所述的一种小型挖掘机用挖斗，其特征在于：所述连接块（54）靠近挡板（51）的表面固定连接有连接转杆（56），所述连接块（54）靠近清理板（52）一侧的表面转动连接有挤压滚轮（55）。

7.根据权利要求6所述的一种小型挖掘机用挖斗，其特征在于：所述连接转杆（56）转动连接在双头连接板（46）的表面，所述挤压滚轮（55）摩擦连接在刀板（7）的表面。

8.根据权利要求1所述的一种小型挖掘机用挖斗，其特征在于：所述振动防偏件（6）包括连接轴（65），所述连接轴（65）的外表面固定连接有半球套壳（62），所述半球套壳（62）的内部套设有u形弹板（64），所述u形弹板（64）的外表面固定连接有连接杆（63），所述连接杆（63）的外表面固定连接有推动壳（66）。

9.根据权利要求8所述的一种小型挖掘机用挖斗，其特征在于：所述连接杆（63）的输出端固定连接有撞击块（61），所述撞击块（61）卡设在推动壳（66）的缝隙处。

10.根据权利要求9所述的一种小型挖掘机用挖斗，其特征在于：所述u形弹板（64）内壁的相对面之间开设有内设槽（643），所述内设槽（643）的内部固定连接有弹性杆件（642），所述u形弹板（64）的外表面固定连接有橡胶杆（641），所述橡胶杆（641）的输出端固定连接有弹性振动球（644）。

技术总结
本发明公开了一种小型挖掘机用挖斗，本发明涉及挖掘机技术领域，包括刀板，所述刀板的外表面两侧固定连接有边板，所述边板的相对面之间固定连接有背板，所述背板的顶端固定连接有斗耳板，所述斗耳板的外表面固定连接有挂耳板。该小型挖掘机用挖斗，通过斗齿在向下挖掘遇到硬度较大的石块时石块与斗齿产生碰撞，此时防偏齿件内的缓冲垫的外层防护垫受到外部沙土挤压，使外层防护垫内的受击卡垫与固定垫合并固定，使防偏齿件保持在撞击后的稳定状态，活动垫在受击卡垫与固定垫合并后并未与固定垫贴合，给缓冲垫预留空间，达到防止挖斗在挖掘时与石块发生碰撞时撞击力使齿座的位置发生偏移，保持挖斗的稳定性。

技术研发人员：姜征
受保护的技术使用者：南京红翔建筑工程有限公司
技术研发日：
技术公布日：2024/1/14
