本技术涉及土工格室,更具体地说,本技术涉及一种固沙土工格室。
背景技术:
1、土工格室是一种三维网状格室结构,主要用以加固铁路公路的路基、边坡防护、防沙固沙和修建挡土墙等。采用土工格室加筋松软地基,能有效提高地基的强度和刚度,减少地基沉降变形,这在许多实际工程中已得到验证。
2、沙土由于其黏性较差,一般的固土格室在插入沙土中后,在遇到大风天气时容易被刮起,从而失去了固沙效果,并且现有的土工格室大多是通过焊接、铆接、注塑等方式进行固定连接,在工作时格室片材的连接处容易发生脱落分离,结构稳定性较差,从而缩短了其固土、固而且沙的时间。针对上述问题进行研究,发明了本装置。
技术实现思路
1、为了克服现有技术的上述缺陷,本实用新型提供一种固沙土工格室,来解决上述背景技术中提出的一般的固土格室在插入沙土中后,在遇到大风天气时容易被刮起,而且现有的格室片材在工作时,连接处容易发生脱落分离,结构稳定性较差的问题。

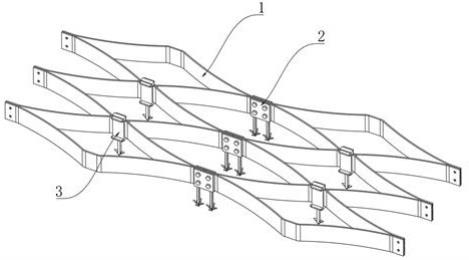

2、为了实现上述目的,本实用新型提供如下技术方案:一种固沙土工格室,包括:
3、格室片材,其设置有若干个,其左右两端均开设有两个连接孔一;
4、连接件一,其设置在横向相邻两个格室片材之间,所述连接件一底端一体连接有两个第一入地锥;
5、连接件二,其设置在纵向相邻两个格室片材之间,所述连接件二包括插接件一和插接件二,所述插接件一底端一体连接有第二入地锥。
6、在一个优选地实施方式中,所述连接件一纵截面呈“凹”字形。
7、在一个优选地实施方式中,所述连接件一四角处均贯穿开设有连接孔二。
8、在一个优选地实施方式中,所述第一入地锥底端一体设置有四组倒刺一。
9、在一个优选地实施方式中,所述插接件一纵截面呈“凹”字形结构。
10、在一个优选地实施方式中,所述插接件一上下两端均贯穿开设有插接槽。
11、在一个优选地实施方式中,所述插接件二纵截面呈“凹”字形。
12、在一个优选地实施方式中,所述插接件二上下两端的左右两侧均开设有安装槽,每个所述安装槽内均固定安装有两根连接弹簧,并且每个安装槽内两根连接弹簧的外端均固定安装有插接块。
13、在一个优选地实施方式中,所述插接件二上下两端的厚度与插接槽的厚度大小相等,所述插接件二上下两端的长度与插接槽的长度大小相等。
14、在一个优选地实施方式中,所述第二入地锥底端一体连接有两组倒刺二。
15、与现有技术相比,本实用新型的有益效果是:
16、1、该固沙土工格室结构设计合理,连接方便,利用连接件一实现了横向相邻两个格室片材之间的连接,利用连接件二实现了纵向相邻两个格室片材之间的连接,使得组成的土工格室稳定性较高,不会轻易散开,从而延长了该土工格室的使用寿命,延长了其固土、固沙的时间;
17、2、该固沙土工格室通过设置第一入地锥和第二入地锥,并且第一入地锥上设置有四组倒刺一,第二入地锥上设置有两组倒刺二,在使用时,倒刺一和倒刺二增强了该土工格室与沙土之间的连接性,避免该土工格室在大风天气中被刮起,从而增强了该土工格室的固沙效果。
1.一种固沙土工格室,其特征在于,包括:
2.根据权利要求1所述的一种固沙土工格室,其特征在于:所述连接件一(2)纵截面呈“凹”字形。
3.根据权利要求2所述的一种固沙土工格室,其特征在于:所述连接件一(2)四角处均贯穿开设有连接孔二(6)。
4.根据权利要求1所述的一种固沙土工格室,其特征在于:所述第一入地锥(5)底端一体设置有四组倒刺一(8)。
5.根据权利要求1所述的一种固沙土工格室,其特征在于:所述插接件一(301)纵截面呈“凹”字形结构。
6.根据权利要求5所述的一种固沙土工格室,其特征在于:所述插接件一(301)上下两端均贯穿开设有插接槽(303)。
7.根据权利要求6所述的一种固沙土工格室,其特征在于:所述插接件二(302)纵截面呈“凹”字形。
8.根据权利要求7所述的一种固沙土工格室,其特征在于:所述插接件二(302)上下两端的左右两侧均开设有安装槽(304),每个所述安装槽(304)内均固定安装有两根连接弹簧(305),并且每个安装槽(304)内两根连接弹簧(305)的外端均固定安装有插接块(306)。
9.根据权利要求8所述的一种固沙土工格室,其特征在于:所述插接件二(302)上下两端的厚度与插接槽(303)的厚度大小相等,所述插接件二(302)上下两端的长度与插接槽(303)的长度大小相等。
10.根据权利要求1所述的一种固沙土工格室,其特征在于:所述第二入地锥(7)底端一体连接有两组倒刺二(9)。
