一种用于地下洞室的排水装置的制作方法

本技术涉及建筑工程排水，具体为一种用于地下洞室的排水装置。

背景技术：

1、随着我国国民经济的迅速发展，充分利用地下空间成为城市建筑和交通都不可忽视重要作用，如今，城市中心的建筑都设计有地下室，城市交通通过建立地下人行通道和地铁以缓解城市越来越拥挤的城市交通状况。而地下空间的外墙防水工程对整个构筑物的使用变得非常重要，甚至直接影响地下室空间的使用寿命。

2、经检索，现公开一种用于地下室抗浮设计的排水装置(公开号cn212715051u)，该一种用于地下室抗浮设计的排水装置，通过设置吸水杆、浮板、第一齿轮和抽水泵，吸水杆侧表面设有多个滤水孔，使地下水从滤水孔渗透入吸水杆内，通过吸水杆左侧的进水管进入至固定箱内，使浮板上浮，使移动板向上移动，通过移动板右侧顶部的齿条与第一齿轮啮合，使第一齿轮转动，使出水阀打开，当固定箱内的水上升至一定高度后从出水管排出，启动抽水泵，对出水管中的水进行抽出，使地下建筑本体处的地下水位降低，从而保护地下建筑本体不受浮力而破坏。

3、然而上述的技术方案中虽然能够起到很好的防止吸水管内部堵塞的作用，但是由于该装置固定箱的内部长时间处于潮湿状态，时间长了使其固定箱内壁产生污垢，进而也会导致排水口堵塞，为此我们提供了一种用于地下洞室的排水装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种用于地下洞室的排水装置，解决了由于该装置固定箱的内部长时间处于潮湿状态，时间长了使其固定箱内壁产生污垢，进而也会导致排水口堵塞的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于地下洞室的排水装置，中转箱，所述中转箱的内部活动连接有刮板，所述刮板的顶端中部设置有活动齿条板，所述活动齿条板的一端齿合连接有第二传动齿轮，所述第二传动齿轮的一端外部齿合连接有第一传动齿轮，所述第一传动齿轮的一端内部贯穿连接有转动杆，所述转动杆的一端与电机的输出端相连接。

3、优选的，所述电机的下端设置有电机座，所述电机座的一端与储存箱的一端区中段相连接。

4、优选的，所述储存箱的一端中部贯穿连接有第一排水管，所述第一排水管的一端外部贯穿连接有第一水泵。

5、优选的，所述第一水泵的一端中部贯穿连接有第二排水管，所述第二排水管的一端连接有第三排水管。

6、优选的，所述第三排水管的一端贯穿连接有中转箱，所述中转箱的下端设置有底座。

7、优选的，所述中转箱的一端中部贯穿连接有排污管，所述排污管的外部连接有阀门。

8、优选的，所述阀门的一端与中转箱的一端中部相连接，所述中转箱内部设置有固定滑杆。

9、优选的，所述固定滑杆的外部滑动连接有刮板，所述刮板远离中转箱的一端中部连接有第二进水管。

10、优选的，所述第二进水管的一端外部连接有第二水泵，且第二进水管的一端设置有第一进水管。

11、优选的，所述第一进水管的一端外部贯穿连接有底座，所述底座的顶端中部设置有储存箱。

12、本实用新型的工作原理及有益效果为：

13、本实用新型通过当中转箱内部长时间处于潮湿工作状态时，内壁长满了污垢，通过启动电机使其转动，电机在转动的过程中进而带动转动杆的转动，转动杆在转动的过程中进而带动第一传动齿轮的转动，第一传动齿轮在转动的过程中进而带动第二传动齿轮的转动，第二传动齿轮在转动的过程中进而带动活动齿条板向上运动，活动齿条板在向上运动的过程中进而带动刮板向上运动，刮板在向上运动的过程中进而将中转箱内壁的污垢进行刮除清理，进而起到防止中转箱内部排水管堵塞作用的同时还起到提高排水效率的作用。

技术特征：

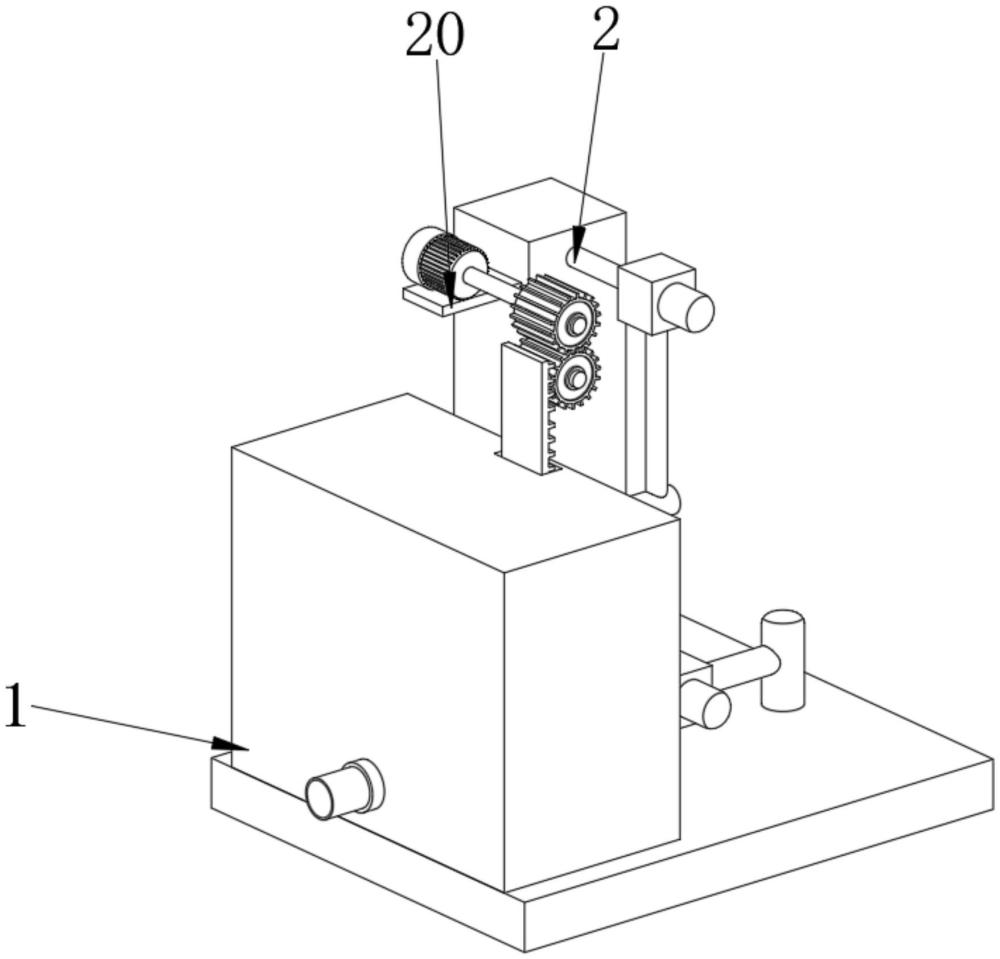

1.一种用于地下洞室的排水装置，包括中转箱(1)，其特征在于：所述中转箱(1)的内部活动连接有刮板(17)，所述刮板(17)的顶端中部设置有活动齿条板(14)，所述活动齿条板(14)的一端齿合连接有第二传动齿轮(12)，所述第二传动齿轮(12)的一端外部齿合连接有第一传动齿轮(10)，所述第一传动齿轮(10)的一端内部贯穿连接有转动杆(11)，所述转动杆(11)的一端与电机(13)的输出端相连接。

2.根据权利要求1所述的一种用于地下洞室的排水装置，其特征在于：所述电机(13)的下端设置有电机座(20)，所述电机座(20)的一端与储存箱(3)的一端区中段相连接。

3.根据权利要求2所述的一种用于地下洞室的排水装置，其特征在于：所述储存箱(3)的一端中部贯穿连接有第一排水管(2)，所述第一排水管(2)的一端外部贯穿连接有第一水泵(5)。

4.根据权利要求3所述的一种用于地下洞室的排水装置，其特征在于：所述第一水泵(5)的一端中部贯穿连接有第二排水管(4)，所述第二排水管(4)的一端连接有第三排水管(6)。

5.根据权利要求4所述的一种用于地下洞室的排水装置，其特征在于：所述第三排水管(6)的一端贯穿连接有中转箱(1)，所述中转箱(1)的下端设置有底座(9)。

6.根据权利要求5所述的一种用于地下洞室的排水装置，其特征在于：所述中转箱(1)的一端中部贯穿连接有排污管(19)，所述排污管(19)的外部连接有阀门(18)。

7.根据权利要求6所述的一种用于地下洞室的排水装置，其特征在于：所述阀门(18)的一端与中转箱(1)的一端中部相连接，所述中转箱(1)内部设置有固定滑杆(16)。

8.根据权利要求7所述的一种用于地下洞室的排水装置，其特征在于：所述固定滑杆(16)的外部滑动连接有刮板(17)，所述刮板(17)远离中转箱(1)的一端中部连接有第二进水管(8)。

9.根据权利要求8所述的一种用于地下洞室的排水装置，其特征在于：所述第二进水管(8)的一端外部连接有第二水泵(15)，且第二进水管(8)的一端设置有第一进水管(7)。

10.根据权利要求9所述的一种用于地下洞室的排水装置，其特征在于：所述第一进水管(7)的一端外部贯穿连接有底座(9)，所述底座(9)的顶端中部设置有储存箱(3)。

技术总结
本技术公开了一种用于地下洞室的排水装置，涉及建筑工程排水技术领域，中转箱，中转箱的内部活动连接有刮板，刮板的顶端中部设置有活动齿条板，活动齿条板的一端齿合连接有第二传动齿轮，第二传动齿轮的一端外部齿合连接有第一传动齿轮，第一传动齿轮的一端内部贯穿连接有转动杆，转动杆的一端与电机的输出端相连接，电机的下端设置有电机座，电机座的一端与储存箱的一端区中段相连接，储存箱的一端中部贯穿连接有第一排水管，第一排水管的一端外部贯穿连接有第一水泵，本技术通过刮板在向上运动的过程中进而将中转箱内壁的污垢进行刮除清理，进而起到防止中转箱内部排水管堵塞作用的同时还起到提高排水效率的作用。

技术研发人员：王海胜,段斌,张晓君,周相,覃事河,冯德强,秦小清,陈志超,杨浩敏,郭元灿,李美萍,姜源熙,王俊淞
受保护的技术使用者：国能大渡河金川水电建设有限公司
技术研发日：20230711
技术公布日：2024/1/22
