一种防堵塞的建筑屋面雨水收集装置的制作方法

本技术涉及雨水收集，具体为一种防堵塞的建筑屋面雨水收集装置。

背景技术：

1、节能建筑是指遵循气候设计和节能的基本方法，对建筑规划分区、群体和单体、建筑朝向、间距、太阳辐射、风向以及外部空间环境进行研究后，设计出的低能耗建筑，为符合环保理念，可以在建筑屋面的顶部对雨水进行收集。

2、其中，雨水收集可以节约水资源，大大缓解我国的缺水问题，例如申请号为：cn202120985709.7的一种防堵塞的节能建筑屋顶雨水收集装置，该防堵塞的节能建筑屋顶雨水收集装置，解决了传统的节能建筑屋顶雨水收集装置在使用时，容易发生堵塞，影响雨水的正常收集，当需要清除杂质时，需要将装置进行拆除，操作繁琐且费时，使用较为不便的问题。

3、但是现有的防堵塞的建筑屋面雨水收集装置，利用集水管中的第一滤板对雨水进行初级过滤，杂质容易滞留在第一滤板的表面，由于雨水天气时不便于对第一滤板随时进行清理，积累的杂质会堵塞第一滤板，影响雨水的收集效果。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种防堵塞的建筑屋面雨水收集装置，解决了现有的防堵塞的建筑屋面雨水收集装置，利用集水管中的第一滤板对雨水进行初级过滤，杂质容易滞留在第一滤板的表面，由于雨水天气时不便于对第一滤板随时进行清理，积累的杂质会堵塞第一滤板，影响雨水的收集效果的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防堵塞的建筑屋面雨水收集装置，包括收集壳，所述收集壳的底部固接有导流管，所述导流管的内部固接有支架，所述支架的顶端固接有伸缩件，所述伸缩件的输出端固接有弧形骨架，所述伸缩件的顶部安装有滤网，所述滤网和收集壳固定连接，所述滤网的内部固接有橡胶垫，所述橡胶垫的内部套接有定位销，所述定位销和伸缩件螺纹连接，所述导流管的底部固接有盖板，所述盖板的底部设置有安装壳，所述盖板的内部套接有螺栓，所述螺栓和安装壳螺纹连接。

3、优选的，所述收集壳加工呈喇叭状。

4、优选的，所述安装壳的内部固接有滑杆，所述滑杆的外壁套接有条形板，所述条形板的内部套接有滤筒，所述条形板的底部固接有齿条，所述齿条的外壁啮合连接有齿轮，所述齿轮的内部固接有传动轴，所述传动轴和安装壳转动连接，所述传动轴远离安装壳的一端固接有电机。

5、优选的，所述滤筒沿条形板等距分布。

6、优选的，所述安装壳的底部固接有存储箱，所述存储箱的顶部固接有网板，所述存储箱的外壁固接有支脚，所述存储箱的底部安装有出液管，所述出液管的内部安装有阀门。

7、与现有技术相比，本实用新型的有益效果：该防堵塞的建筑屋面雨水收集装置，相对于传统技术，具有以下优点：

8、通过收集壳、导流管、支架、伸缩件、弧形骨架、滤网、橡胶垫和定位销等的配合使用，使用支架将伸缩件固定在导流管中，使用定位销贯穿橡胶垫和滤网与伸缩件的顶部进行连接，利用收集壳对雨水进行收集，位于收集壳内部的滤网对雨水中的杂质进行过滤，伸缩件带动弧形骨架将滤网撑开，进而附着在滤网表面的杂质掉落，远程控制伸缩件随时顶动滤网，可以避免残留的杂质堵塞网孔，保证雨水收集效果；

9、通过滑杆、条形板、滤筒、齿条、齿轮、传动轴和电机等的配合使用，经过导流管的雨水直接进入到滤筒中，利用滤筒对雨水进行二次过滤，在外部控制模块的作用下，间歇性启动电机带动传动轴在安装壳中转动，齿轮带动齿条移动，齿条携带条形板在滑杆的外壁移动，进而可以将含有杂质的滤筒移动出安装壳，干净的滤筒继续位于导流管的底部，保证二次过滤的清理效果。

技术特征：

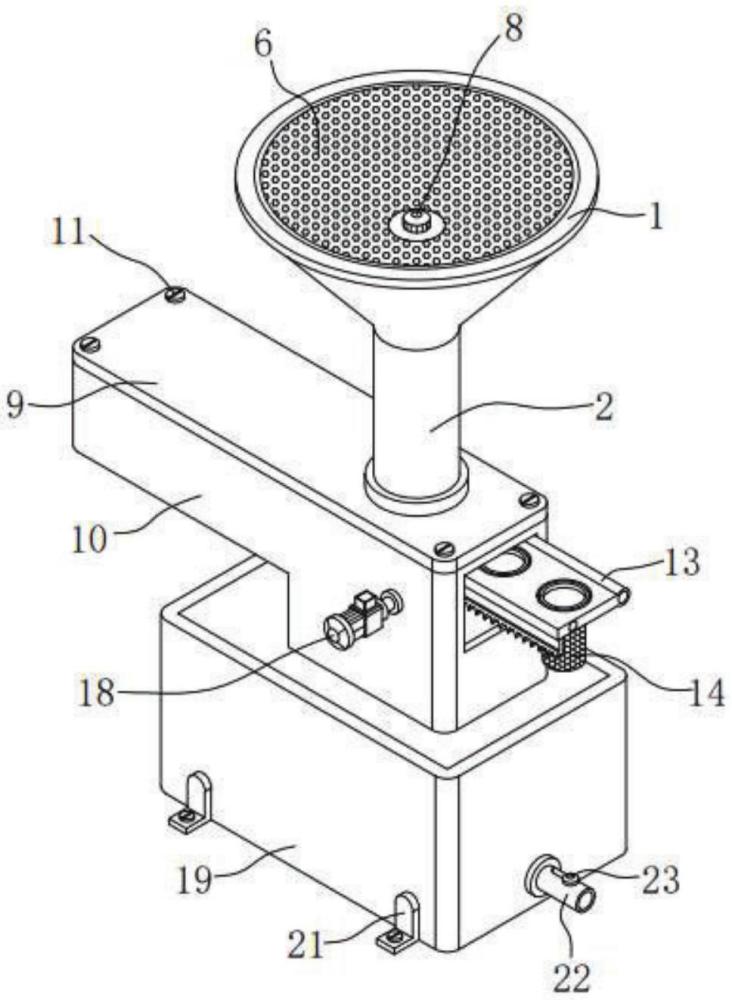

1.一种防堵塞的建筑屋面雨水收集装置，包括收集壳(1)，其特征在于：所述收集壳(1)的底部固接有导流管(2)，所述导流管(2)的内部固接有支架(3)，所述支架(3)的顶端固接有伸缩件(4)，所述伸缩件(4)的输出端固接有弧形骨架(5)，所述伸缩件(4)的顶部安装有滤网(6)，所述滤网(6)和收集壳(1)固定连接，所述滤网(6)的内部固接有橡胶垫(7)，所述橡胶垫(7)的内部套接有定位销(8)，所述定位销(8)和伸缩件(4)螺纹连接，所述导流管(2)的底部固接有盖板(9)，所述盖板(9)的底部设置有安装壳(10)，所述盖板(9)的内部套接有螺栓(11)，所述螺栓(11)和安装壳(10)螺纹连接。

2.根据权利要求1所述的一种防堵塞的建筑屋面雨水收集装置，其特征在于：所述收集壳(1)加工呈喇叭状。

3.根据权利要求1所述的一种防堵塞的建筑屋面雨水收集装置，其特征在于：所述安装壳(10)的内部固接有滑杆(12)，所述滑杆(12)的外壁套接有条形板(13)，所述条形板(13)的内部套接有滤筒(14)，所述条形板(13)的底部固接有齿条(15)，所述齿条(15)的外壁啮合连接有齿轮(16)，所述齿轮(16)的内部固接有传动轴(17)，所述传动轴(17)和安装壳(10)转动连接，所述传动轴(17)远离安装壳(10)的一端固接有电机(18)。

4.根据权利要求3所述的一种防堵塞的建筑屋面雨水收集装置，其特征在于：所述滤筒(14)沿条形板(13)等距分布。

5.根据权利要求1所述的一种防堵塞的建筑屋面雨水收集装置，其特征在于：所述安装壳(10)的底部固接有存储箱(19)，所述存储箱(19)的顶部固接有网板(20)，所述存储箱(19)的外壁固接有支脚(21)，所述存储箱(19)的底部安装有出液管(22)，所述出液管(22)的内部安装有阀门(23)。

技术总结
本技术公开了一种防堵塞的建筑屋面雨水收集装置，包括收集壳，所述收集壳的底部固接有导流管，所述导流管的内部固接有支架，所述支架的顶端固接有伸缩件，所述伸缩件的输出端固接有弧形骨架，所述伸缩件的顶部安装有滤网，所述滤网的内部固接有橡胶垫，所述橡胶垫的内部套接有定位销。本技术涉及雨水收集技术领域，该防堵塞的建筑屋面雨水收集装置，通过收集壳、导流管、支架、伸缩件、弧形骨架、滤网、橡胶垫和定位销等的配合使用，位于收集壳内部的滤网对雨水中的杂质进行过滤，伸缩件带动弧形骨架将滤网撑开，远程控制伸缩件随时顶动滤网，可以避免残留的杂质堵塞网孔，保证雨水收集效果。

技术研发人员：石学伟,张姝,于丽丽,邓胜伟,宿振韬
受保护的技术使用者：京华通钢结构（哈尔滨）有限公司
技术研发日：20230809
技术公布日：2024/3/11
