防气体外逸雨水井的制作方法

本技术涉及排水系统，具体涉及一种防气体外逸雨水井。

背景技术：

1、雨水井作为雨水系统的始端，起到了收集雨水的作用，但炼厂的雨水系统内包含易燃气体，易燃气体容易从雨水系统中外溢为了，减少有害气体的外溢，减少环境污染，提升城市、工厂的美观度，采用的方法为用麻袋、再生毯覆盖，虽然达到了气体外溢的效果，但在雨季，雨水井就失去了雨水收集的效果。同时树叶，杂物在流经下口挡板时会残留在下排水口，造成下排水口的封闭不严，达不到排水和防气体外溢的效果。

技术实现思路

1、本实用新型的目的在于提供一种防气体外逸雨水井，在排出雨水的同时防止气体外逸。

2、本实用新型的目的是通过以下技术手段实现的，一种防气体外逸雨水井，

3、包括开在地面上的雨水收集井，雨水收集井顶部连接有上雨水篦子，上雨水篦子与地面持平，上雨水篦子下方的雨水收集井内固定设置有集水装置，集水装置包括集水斗和连接在集水斗下侧的储水仓，储水仓一侧连接有u型块，所述u型块的内侧转动设置有转杆，所述转杆的杆壁固定套接有旋转块，所述旋转块的下侧固定设置有挡板，所述挡板的一端上侧与集水斗的下侧相抵触，所述挡板的另一端下表面固定设置有配重块。

4、还包括连接在雨水收集井内的下雨水篦子，下雨水篦子位于上雨水篦子下方，下雨水篦子上方设置有丝杆，所述丝杆杆壁螺纹套接有刮条，所述刮条的下表面与上雨水篦子的上表面相抵触，所述雨水收集井的一侧内部设置有带动所述丝杆转动的传动机构，下雨水篦子位于集水装置上方。

5、所述传动机构包括横杆和竖杆，所述雨水收集井的一侧中端开设有竖杆腔和竖杆腔下方的传动腔，横杆一端固定套接有第二锥齿轮，转杆的一端固定套接有第一锥齿轮，第一锥齿轮和第二锥齿轮啮合连接，横杆另一端连接有第四锥齿轮，第四锥齿轮位于传动腔内；

6、竖杆位于竖杆腔内，竖杆两端均连接有第五锥齿轮，其中一端的第五锥齿轮位于传动腔内，与第四锥齿轮啮合连接；丝杆靠近传动机构的一端连接有第三锥齿轮，竖杆另一端的第五锥齿轮与第三锥齿轮啮合连接。

7、所述挡板包括第一挡板和第二挡板，第一挡板位于储水仓下方，第一挡板靠近配重块的一侧连接有向下的连接竖板，连接竖板底部连接第二挡板，配重块连接在第二挡板底部，第二挡板和第一挡板分别位于连接竖板的两侧。

8、所述刮条的两侧均与雨水收集井的内壁相抵触。

9、所述第二挡板上涂有聚脲。

10、所述上雨水篦子和下雨水篦子的表面涂有环氧富锌底漆。

11、所述挡板为树脂板。

12、在上述技术方案中，本实用新型提供的技术效果和优点：

13、1、本实用新型，通过在不下雨，或者集水斗和储水仓内没有流动液体或附着物时，挡板一端在配重块的作用下向下，挡板另一端以转杆为支点向上运动封住储水仓的出口，使得井内与外部大气环境隔离，避免气体外逸。当大气产生负压时，井内内部挥发气体会给挡板增加向上的反力，进一步密封了雨水井与外部大气。

14、2、通过当下雨或有流动的液体进入雨水篦子内部，当达到一定的液位，受重力的影响，储水仓内的液体超过了配重块和雨水井内气体传递的向上受力时，储水仓下方的挡板会以转杆为轴向下运动，自动打开，保证雨水或液体流入雨水井内部。

15、3、本实用新型，通过下雨水篦子被异物遮挡后，会使得挡板在配重块的重力作用下关闭，关闭的同时转杆经第一锥齿轮和第二锥齿轮带动横杆转动，横杆经第四锥齿轮和对应的第五锥齿轮的传动，带动竖杆转动，竖杆经第三锥齿轮和对应的第五锥齿轮的传动，即能够带动丝杆转动，使得刮条移动将异物刮开，保证排水通畅。

技术特征：

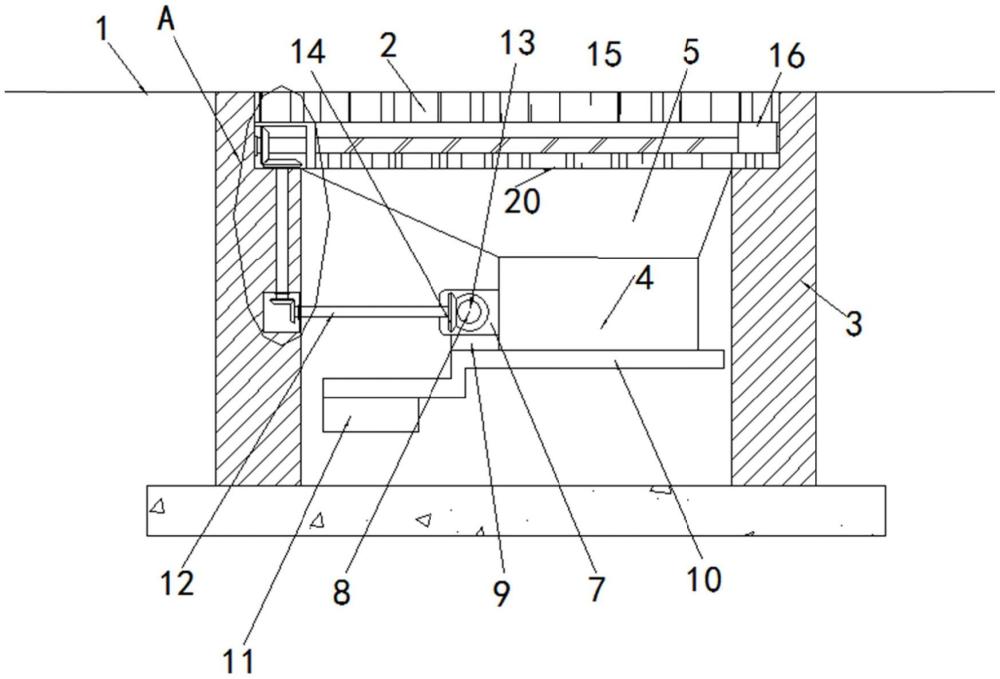

1.一种防气体外逸雨水井，其特征在于：包括开在地面(1)上的雨水收集井(3)，雨水收集井(3)顶部连接有上雨水篦子(2)，上雨水篦子(2)与地面(1)持平，上雨水篦子(2)下方的雨水收集井(3)内固定设置有集水装置，集水装置包括集水斗(5)和连接在集水斗(5)下侧的储水仓(4)，储水仓(4)一侧连接有u型块(7)，所述u型块(7)的内侧转动设置有转杆(8)，所述转杆(8)的杆壁固定套接有旋转块(9)，所述旋转块(9)的下侧固定设置有挡板(10)，所述挡板(10)的一端上侧与集水斗(5)的下侧相抵触，所述挡板(10)的另一端下表面固定设置有配重块(11)。

2.根据权利要求1所述的防气体外逸雨水井，其特征在于：还包括连接在雨水收集井(3)内的下雨水篦子(20)，下雨水篦子(20)位于上雨水篦子(2)下方，下雨水篦子(20)上方设置有丝杆(15)，所述丝杆(15)杆壁螺纹套接有刮条(16)，所述刮条(16)的下表面与上雨水篦子(2)的上表面相抵触，所述雨水收集井(3)的一侧内部设置有带动所述丝杆(15)转动的传动机构，下雨水篦子(20)位于集水装置上方。

3.根据权利要求2所述的防气体外逸雨水井，其特征在于，所述传动机构包括横杆(12)和竖杆(17)，所述雨水收集井(3)的一侧中端开设有竖杆腔和竖杆腔下方的传动腔，横杆(12)一端固定套接有第二锥齿轮(14)，转杆(8)的一端固定套接有第一锥齿轮(13)，第一锥齿轮(13)和第二锥齿轮(14)啮合连接，横杆(12)另一端连接有第四锥齿轮(6)，第四锥齿轮(6)位于传动腔内；

4.根据权利要求1所述的防气体外逸雨水井，其特征在于：所述挡板(10)包括第一挡板(21)和第二挡板(22)，第一挡板(21)位于储水仓(4)下方，第一挡板(21)靠近配重块(11)的一侧连接有向下的连接竖板(23)，连接竖板(23)底部连接第二挡板(22)，配重块(11)连接在第二挡板(22)底部，第二挡板(22)和第一挡板(21)分别位于连接竖板(23)的两侧。

5.根据权利要求3所述的防气体外逸雨水井，其特征在于，所述刮条(16)的两侧均与雨水收集井(3)的内壁相抵触。

6.根据权利要求4所述的防气体外逸雨水井，其特征在于：所述第二挡板(22)上涂有聚脲。

7.根据权利要求2所述的防气体外逸雨水井，其特征在于，所述上雨水篦子(2)和下雨水篦子(20)的表面涂有环氧富锌底漆。

8.根据权利要求2所述的防气体外逸雨水井，其特征在于，所述挡板(10)为树脂板。

技术总结
本技术公开了一种防气体外逸雨水井，包括开在地面上的雨水收集井，雨水收集井顶部连接有上雨水篦子，上雨水篦子与地面持平，上雨水篦子下方的雨水收集井内固定设置有集水装置，集水装置包括集水斗和连接在集水斗下侧的储水仓，储水仓一侧连接有U型块，所述U型块的内侧转动设置有转杆，所述转杆的杆壁固定套接有旋转块，所述旋转块的下侧固定设置有挡板，所述挡板的一端上侧与集水斗的下侧相抵触，所述挡板的另一端下表面固定设置有配重块。本技术能够减少排水沟内外溢有毒有害气体，污染环境，提升城市、工厂的美观度。

技术研发人员：王勇,罗常庆
受保护的技术使用者：中国石油天然气股份有限公司
技术研发日：20230816
技术公布日：2024/2/8
