一种桩基施工用检测装置的制作方法

本技术涉及工程检测装置，更具体地说，涉及一种桩基施工用检测装置。

背景技术：

1、桩基础属于一种深基础，它的具体特征是较高的承载力、较好的稳定性能、沉降量小且均匀、抗震性能好等诸多优势，在建筑工程中被普遍的使用，特别是建造在一些软弱地基上的建筑物更加适合应用桩基础，在建筑工程中，桩基础的应用越来越广泛，而桩基检测工作是保证桩基工程施工质量的关键环节，在对施工进行验收时，需要对桩基的承载力进行检测，大多数检测装置通过在试验桩上搭放载重平台，通过向载重平台上依次堆叠载重块，实现对试验桩增加载荷的效果，通过观察试验桩的下沉，分析出试验桩的承载力，但是上下载重块堆叠不整齐，容易造成堆叠的载重块重心不稳，歪斜产生倒落，存在安全隐患。

2、中国专利号cn218990277u公开了一种用于施工验收的桩基检测装置，属于建筑施工技术领域，包括地面和设于地面上的试验桩，所述试验桩上端设有载重平台，所述载重平台下端对称设有四个滑杆，四个所述滑杆下端均滑动设有u型套，所述u型套下端面与地面上端相互接触，所述载重平台上端设有辅助组件，通过设置防护框，保证堆叠的长方体载重块侧边保持整齐，进而避免长方体载重块侧边不整齐造成堆叠的重心不稳，解决了长方体载重块重心不稳存在安全隐患的问题。

3、上述技术中通过在载重平台上设置可拆卸的滑杆及防护框，实现对载重块侧边的限位，但此技术中增加了较多步骤，除了需要施工人员在安装好的载重平台上放置载重块，还需要工作人员安装滑杆、防护框，并在安装一层载重块后，及时对防护框高度进行调节，工序较多，导致工作人员检测效率降低，鉴于此，我们提出一种桩基施工用检测装置。

技术实现思路

1、1.要解决的技术问题

2、本实用新型的目的在于提供一种桩基施工用检测装置以解决上述背景技术中提出的问题。

3、2.技术方案

4、一种桩基施工用检测装置，包括试验桩，

5、试验桩，所述试验桩底端设置有进行下沉分析的载重平台，所述试验桩顶端设置有保护结构，所述保护结构内侧堆叠放置有多个载重块，从而分析出试验桩的承载力。

6、作为本实用新型文件技术方案的一种可选方案，所述保护结构包括保护架、挡板和调节板，所述试验桩顶端卡合设置有保护架，所述保护架内壁对称设置有调节板，所述保护架另一侧卡合有挡板，所述挡板与限位槽卡合连接，所述限位槽设置在试验桩侧边。

7、作为本实用新型文件技术方案的一种可选方案，所述载重块顶端开设有定位槽，所述定位槽内侧卡合连接有固定卡板，所述固定卡板另一端与另一载重块固定连接。

8、作为本实用新型文件技术方案的一种可选方案，所述保护架设置为三面板，所述三面板高度与载重块高度比为3：2。

9、作为本实用新型文件技术方案的一种可选方案，所述试验桩顶端固定设置有限位槽，所述限位槽设置为凹形槽，所述凹形槽与固定板外侧卡合连接，所述固定板顶端分别固定有保护架和挡板。

10、作为本实用新型文件技术方案的一种可选方案，所述调节板内壁嵌设有固定槽，所述固定槽内侧转动连接有圆轮。

11、3.有益效果

12、相比于现有技术，本实用新型的优点在于：

13、本实用新型通过保护结构的设置，在对桩基进行检测时，载重平台设置在地面上，载重平台顶端设置有试验桩，首先在试验桩顶端插入保护架，接着工作人员推动载重块，使其沿着保护架内侧的调节板移动，直至载重块侧边与保护架内壁贴合，其次工作人员在开设有定位槽的载重块顶端放置另一个载重块，另一个载重块底端固定连接有固定卡板，两个载重块放置的时候定位槽与固定卡板卡合固定，此时两个载重块侧边保持整齐，最后工作人员将挡板插入限位槽内侧，此时挡板和保护架共同构成一个完整框架，从而对载重块底端进行固定限位，完整的框架也保证试验桩顶端的稳定性，提高了工作人员工序效率。

技术特征：

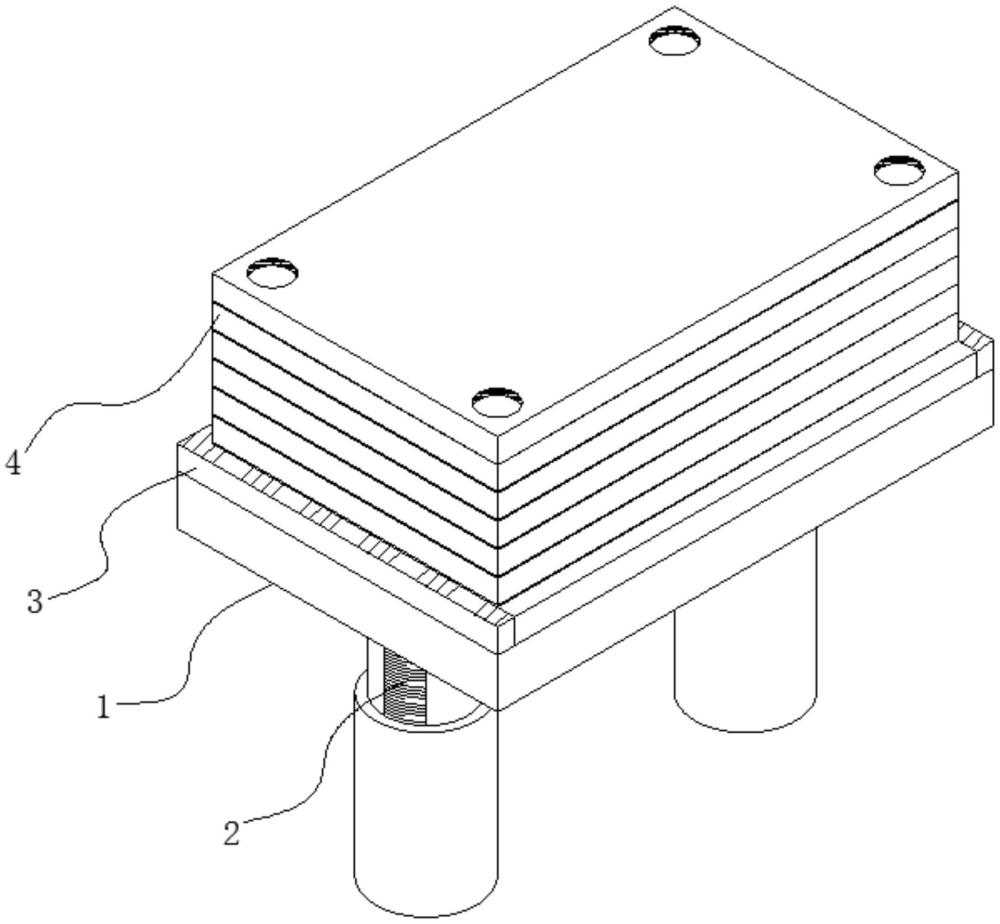

1.一种桩基施工用检测装置，包含试验桩(1)，其特征在于：

2.根据权利要求1所述的桩基施工用检测装置，其特征在于：所述载重块(4)顶端开设有定位槽(41)，所述定位槽(41)内侧卡合连接有固定卡板(42)，所述固定卡板(42)另一端与另一载重块(4)固定连接。

3.根据权利要求2所述的桩基施工用检测装置，其特征在于：所述保护架(31)设置为三面板，所述三面板高度与载重块(4)高度比为3：2。

4.根据权利要求3所述的桩基施工用检测装置，其特征在于：所述试验桩(1)顶端固定设置有限位槽(11)，所述限位槽(11)设置为凹形槽，所述凹形槽与固定板外侧卡合连接，所述固定板顶端分别固定有保护架(31)和挡板(32)。

5.根据权利要求4所述的桩基施工用检测装置，其特征在于：所述调节板(33)内壁嵌设有固定槽，所述固定槽内侧转动连接有圆轮。

技术总结
本技术公开了一种桩基施工用检测装置，属于工程检测装置技术领域。包括试验桩，试验桩底端设置有进行下沉分析的载重平台，试验桩顶端设置有保护结构，保护结构内侧堆叠放置有多个载重块，从而分析出试验桩的承载力，通过保护结构的设置，推动载重块，使其沿着保护架内侧的调节板移动，直至载重块侧边与保护架内壁贴合，其次工作人员在开设有定位槽的载重块顶端放置另一个载重块，另一个载重块底端固定连接有固定卡板，两个载重块放置的时候定位槽与固定卡板卡合固定，此时两个载重块侧边保持整齐，最后工作人员将挡板插入限位槽内侧，此时挡板和保护架共同构成一个完整框架，从而对载重块底端进行固定限位。

技术研发人员：王海鑫,郭文博,胡爱邦,高达,陈亮,李科平,程志祥,杨龙杰
受保护的技术使用者：中铁二局第一工程有限公司
技术研发日：20230928
技术公布日：2024/6/20
