一种台下盆托架的制作方法

本技术涉及卫生洗浴设备的，具体地说是一种台下盆托架。

背景技术：

1、目前常见的家用厨房水槽、卫生间洗脸盆按照安装方式分类可以分为台上盆和台下盆两种。台上盆指盆沿在台面之上，整个盆体是坐在台面开出的一个和盆体形状相同的孔里，盆沿在台面之上的，由于盆沿压在台面之上，台面对盆体起到支撑作用，安装的时候只要将台面安装牢固即可，不用担心盆体的支撑问题，但也正式由于盆沿压在台面之上、凸出于台面，影响美观并且缝隙藏污纳垢容易滋生霉菌，清洁卫生很费事。所谓台下盆则是将盆体安装在台面下、盆沿被台面盖住的盆体，这样盆沿与台面的结合部位被隐藏在台面下，台面上没有凸出的部分，整体平整美观，也很容易清洁台面的卫生。但是由于盆体下方没有支撑、盆体与台面之间也没有连接，安装台下盆时需要用玻璃胶将盆沿粘接在台面下，由于玻璃胶的质量参差不齐，这种粘接安装的台下盆很容易开胶脱落。独立的台下盆支架虽然可以避免开胶脱落的问题，但由于打多数情况下台面板也必须采用支架安装，台面板支架与台下盆支架相互干涉，无法合理安排两个支架的位置，即使勉强安装两个支架也会占用台面板下方的大量空间，台下空间的实用性受到影响。

技术实现思路

1、本实用新型为解决上述问题提供一种结构紧凑、使用方便、兼有台面支撑和盆体支撑的作用、避免盆体脱落的台下盆托架。

2、本实用新型为解决技术问题所采用的技术方案是：

3、本实用新型所述一种台下盆托架包括水平设置的平撑杆、纵向设置的竖撑杆、连接在平撑杆和竖撑杆之间的斜撑杆，所述平撑杆的后端固定连接在竖撑杆的上端，所述斜撑杆的一端固定连接在平撑杆的前端、另一端固定连接在竖撑杆的下端，所述平撑杆包括具有水平上表面的横板、固定连接在横板外侧边缘的竖板，所述横板和竖板均为条形板状结构，所述竖板的板面与横板的上表面垂直设置并且竖板的下侧边缘与横板的外侧边缘固定连接。

4、通过本方案，该台下盆托架的平撑杆上带有用于支撑台下盆盆沿的横板和支撑台面板的竖板，两者相互配合，一个支架既支撑了台下盆又支撑了台面板，彻底杜绝了台下盆开胶脱落的隐患，同时又不会额外增加支撑架，其结构紧凑、使用方便、安装成本低。

5、优选地，所述平撑杆、竖撑杆以及斜撑杆均为角钢，相互之间各固定连接部位均为焊接，所述竖撑杆的上端和斜撑杆的上端均焊接在横板的下表面。

6、通过本方案，以成本低廉的角钢焊接组装成本低廉、结构牢固、便于批量生产。

7、优选地，所述平撑杆、竖撑杆以及斜撑杆均为角钢，相互之间各固定连接部位均为焊接，所述竖撑杆的上端焊接在横板和竖板的后端面上，斜撑杆的上端焊接在横板的下表面。

8、通过本方案，以成本低廉的角钢焊接组装成本低廉、结构牢固、便于批量生产。

9、优选地，所述横板上通过螺纹安装有调节螺杆。

10、通过本方案，使用时可以利用调节螺杆将台下盆盆沿压紧在台面板的下面。

11、优选地，所述平撑杆和竖撑杆为角钢，所述竖撑杆的上端通过螺栓固定连接在竖板的后端，所述斜撑杆为条形板状结构，斜撑杆的两端分别通过螺栓固定连接在竖板和竖撑杆上。

12、通过本方案，整体为可拆卸的装配式结构，包装体积小，方便现场装配使用。

13、由于采用了上述结构，该台下盆托架既支撑了台下盆又支撑了台面板，彻底杜绝了台下盆开胶脱落的隐患，同时又可以避免采用两个支架带来的高成本和实用性能的降低，其结构紧凑、安装使用方便、安装成本低。

技术特征：

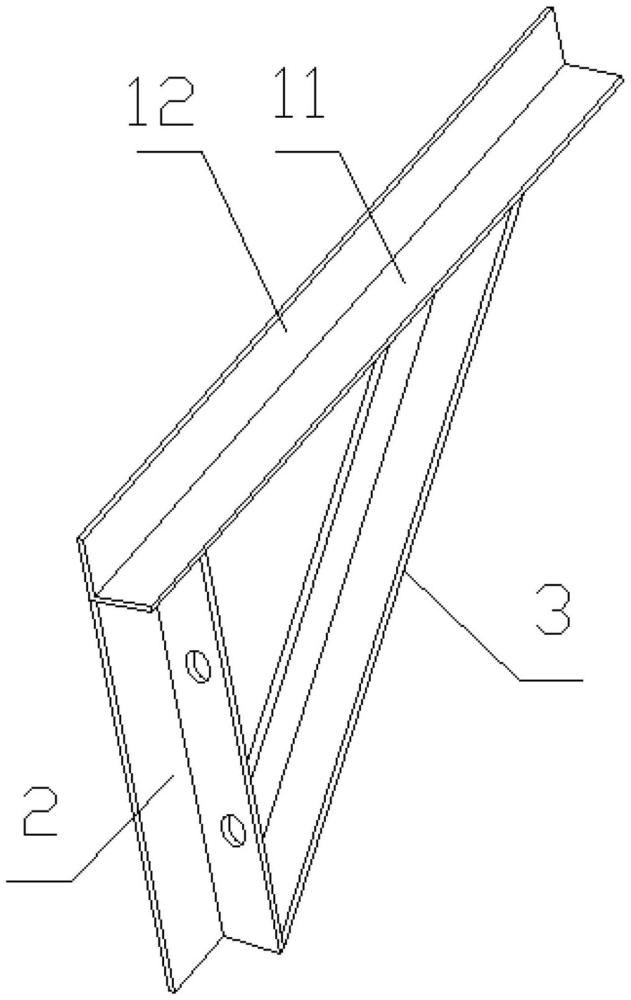

1.一种台下盆托架，包括水平设置的平撑杆(1)、纵向设置的竖撑杆(2)、连接在平撑杆(1)和竖撑杆(2)之间的斜撑杆(3)，所述平撑杆(1)的后端固定连接在竖撑杆(2)的上端，所述斜撑杆(3)的一端固定连接在平撑杆(1)的前端、另一端固定连接在竖撑杆(2)的下端，其特征在于：所述平撑杆(1)包括具有水平上表面的横板(11)、固定连接在横板(11)外侧边缘的竖板(12)，所述横板(11)和竖板(12)均为条形板状结构，所述竖板(12)的板面与横板(11)的上表面垂直设置并且竖板(12)的下侧边缘与横板(11)的外侧边缘固定连接。

2.根据权利要求1所述一种台下盆托架，其特征在于，所述平撑杆(1)、竖撑杆(2)以及斜撑杆(3)均为角钢，相互之间各固定连接部位均为焊接，所述竖撑杆(2)的上端和斜撑杆(3)的上端均焊接在横板(11)的下表面。

3.根据权利要求1所述一种台下盆托架，其特征在于，所述平撑杆(1)、竖撑杆(2)以及斜撑杆(3)均为角钢，相互之间各固定连接部位均为焊接，所述竖撑杆(2)的上端焊接在横板(11)和竖板(12)的后端面上，斜撑杆(3)的上端焊接在横板(11)的下表面。

4.根据权利要求1-3任意一项所述一种台下盆托架，其特征在于：所述横板(11)上通过螺纹安装有调节螺杆(4)。

5.根据权利要求1所述一种台下盆托架，其特征在于：所述平撑杆(1)和竖撑杆(2)为角钢，所述竖撑杆(2)的上端通过螺栓固定连接在竖板(12)的后端，所述斜撑杆(3)为条形板状结构，斜撑杆(3)的两端分别通过螺栓固定连接在竖板(12)和竖撑杆(2)上。

技术总结
本技术涉及卫生洗浴设备的技术领域，具体地说是一种台下盆托架。包括水平设置的平撑杆、纵向设置的竖撑杆、连接在平撑杆和竖撑杆之间的斜撑杆，平撑杆的后端固定连接在竖撑杆的上端，斜撑杆的一端固定连接在平撑杆的前端、另一端固定连接在竖撑杆的下端，平撑杆包括具有水平上表面的横板、固定连接在横板外侧边缘的竖板，横板和竖板均为条形板状结构，竖板的板面与横板的上表面垂直设置并且竖板的下侧边缘与横板的外侧边缘固定连接。该台下盆托架既支撑了台下盆又支撑了台面板，彻底杜绝了台下盆开胶脱落的隐患，同时又可以避免采用两个支架带来的高成本和实用性能的降低，其结构紧凑、安装使用方便、安装成本低。

技术研发人员：胡梅太,胡春龙
受保护的技术使用者：潍坊胡家石材有限公司
技术研发日：20231101
技术公布日：2024/6/23
