一种锁扣钢管桩打设限位装置的制作方法

本技术属于地基基础施工，特别涉及一种锁扣钢管桩打设限位装置。

背景技术：

1、水中桥梁施工难度大，施工工期长，特别是基础围堰施工投入大、安全风险高，是所有项目施工过程中的重难点工程，目前常用的水中基坑支护类型中锁扣钢管桩围堰具有耐久性良好，二次利用率高；施工方便，工期短等优点，但因其刚度及止水性能更多取决于施工质量，因此需要设计一种锁扣钢管桩打设限位装置来提高锁扣钢管桩打设精度。从而确保围堰整体可靠。

技术实现思路

1、为了克服现有技术中的技术问题，本实用新型提供了一种锁扣钢管桩打设限位装置，将导向架设置为滑块可移动形式，有效减少了导向架位置调整所需的时间，减少了围堰打设时间，解决了上述技术问题。

2、一种锁扣钢管桩打设限位装置，该限位装置由两部分组成，第一部分由型钢焊接而成的导向架牛腿，用于放置导向架，第二部分是由h型钢、工字钢及钢板焊接而成的导向架限位系统，用于限制钢管桩位移，牛腿下部设置悬挑横杆，用以放置下层导向架，牛腿上部横杆设置上层导向架，上层导向架内部放置移动滑块，在移动滑块上方焊接型钢用作限位卡板底座，在限位卡板底座上部焊接限位卡板，限位卡板通过设置不同形状开口适用不同的钢管桩。

3、上述的一种锁扣钢管桩打设限位装置，所述上层导向架采用h型钢制作，平行打设于牛腿的内外两侧，腹板方向垂直于钢管桩桩体。

4、上述的一种锁扣钢管桩打设限位装置，所述滑块由钢板焊接而成，滑块外侧表面涂刷有黄油。

5、上述的一种锁扣钢管桩打设限位装置，所述限位卡板由钢板切割而成，开口位置宽于钢管桩对接位置2mm。

6、总体而言，通过本实用新型所构思的以上技术方案与现有技术相比，可以达到以下有益效果：本实用新型一种锁扣钢管桩打设限位装置，将导向架形式采用滑块可移动形式，有效减少了导向架位置调整所需的时间，减少了围堰打设周期，同时有效提高了钢管桩在打设过程中的精度控制，减少了钢管桩垂直度及位移偏离，使得围堰整体性更佳。

技术特征：

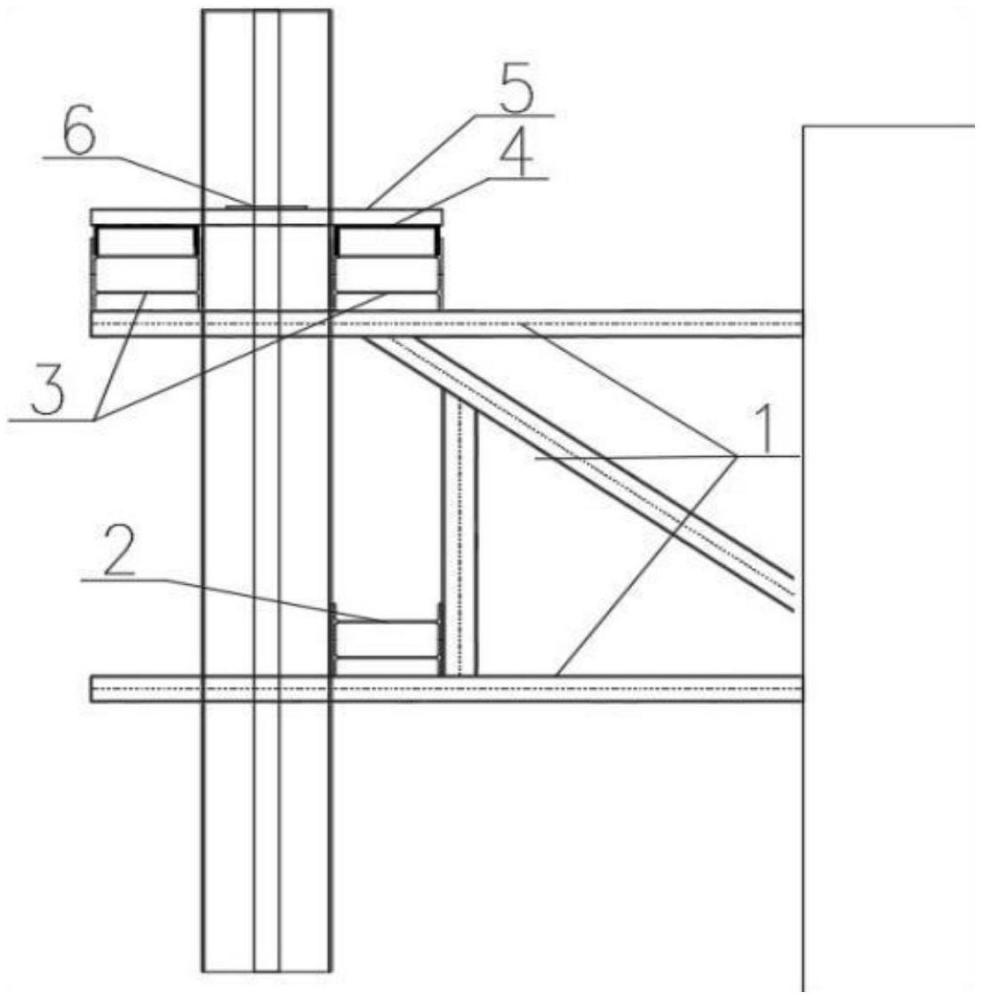

1.一种锁扣钢管桩打设限位装置，其特征在于，该限位装置由两部分组成，第一部分由型钢焊接而成的导向架牛腿(1)，用于放置导向架，第二部分是由h型钢、工字钢及钢板焊接而成的导向架限位系统，用于限制钢管桩位移，牛腿(1)下部设置悬挑横杆，用以放置下层导向架(2)，牛腿(1)上部横杆设置上层导向架(3)，所述上层导向架(3)内部放置移动滑块(4)，在移动滑块(4)上方焊接型钢用作限位卡板底座(5)，在限位卡板底座(5)上部焊接限位卡板(6)，所述限位卡板(6)通过设置不同形状开口适用不同的钢管桩。

2.根据权利要求1所述的一种锁扣钢管桩打设限位装置，其特征在于，所述上层导向架(3)采用h型钢制作，平行打设于牛腿(1)的内外两侧，腹板方向垂直于钢管桩桩体。

3.根据权利要求1所述的一种锁扣钢管桩打设限位装置，其特征在于，所述滑块(4)由钢板焊接而成，滑块(4)外侧表面涂刷有黄油。

4.根据权利要求1所述的一种锁扣钢管桩打设限位装置，其特征在于，所述限位卡板(6)由钢板切割而成，开口位置宽于钢管桩对接位置2mm。

技术总结
本技术公开了一种锁扣钢管桩打设限位装置，由两部分组成，第一部分由型钢焊接而成的导向架牛腿，用于放置导向架，第二部分是由H型钢、工字钢及钢板焊接而成的导向架限位系统，用于限制钢管桩位移，牛腿下部设置悬挑横杆，用以放置下层导向架，牛腿上部横杆设置上层导向架，上层导向架内部放置移动滑块，在移动滑块上方焊接型钢用作限位卡板底座，在限位卡板底座上部焊接限位卡板，限位卡板通过设置不同形状开口适用不同的钢管桩。本技术将导向架设置为滑块可移动形式，有效减少了导向架位置调整所需的时间，减少了围堰打设时间。
