一种河道治理用清淤设备的制作方法

本技术涉及清淤设备，尤其涉及一种河道治理用清淤设备。

背景技术：

1、河道整治亦称“河床整理”。控制和改造河道的工程措施。在天然河流中经常发生冲刷和淤积现象，容易发生水害，妨碍水利发展。为适应除患兴利要求，必须采取适当措施对河道进行整治，包括治导、疏浚和护岸等工程。

2、公开号cn215759270u公开了一种河道治理用河床清淤设备，包括固定板，所述固定板两端分别转动连接有第一铰接杆和第三铰接杆，所述第一铰接杆和第三铰接杆的端部共同铰接有第二铰接杆，所述第二铰接杆内开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块远离滑槽的端部固定连接有竖直杆筒，所述竖直杆筒底部固定连接有吸淤头，所述第一铰接杆上设置有对淤泥进行集中聚拢的聚拢机构。本实用新型通过设置的多个机构，实现自动化清淤，提高清淤效率。该清淤设备虽然通过两个刮板之间所呈夹角对淤泥进行聚拢，便于后续吸淤头对集中的淤泥进行有效抽取，但是该清淤设备无法对水底的砂石进行粉碎，可能会导致吸污头或输送管出现堵塞的情况，需加以改进。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提出的技术问题。

2、本实用新型采用了如下技术方案：一种河道治理用清淤设备，包括底板，所述底板的顶端固定安装有支撑架，所述支撑架的顶端固定安装有电机a，所述电机a的输出端安装有螺纹杆，所述螺纹杆的表面套设有滑板，所述滑板的表面贯穿设置有竖杆，所述滑板靠近电机a的一端固定安装有电机b，所述电机b的输出端安装有转杆，所述转杆的表面套设有螺旋叶片，所述底板的表面固定安装有淤泥收集桶，所述淤泥收集桶的表面固定安装有连接管a，所述底板的顶端固定安装有吸污泵，所述连接管a的另一端与吸污泵的输出端固定连接，所述吸污泵的输送端安装有连接管b，所述连接管b的一端固定安装有吸污头。

3、较佳的，所述滑板与螺纹杆之间螺纹连接，所述滑板与竖杆之间滑动连接。此处，滑板可以随着螺纹杆的旋转而上下移动。

4、较佳的，所述转杆共有三组，三组所述转杆均匀分布在滑板的表面，所述底板、支撑架和滑板的表面均开设有圆角。此处，多组转杆可以更好的清理大块淤泥。

5、较佳的，所述底板的底端固定安装有移动轮，所述移动轮的数量有四组，四组所述移动轮在底板的表面呈对称状分布。此处，清淤机构通过移动轮可以方便的进行移动，而且由于四组移动轮呈对称状分布，因此底板在移动时能够保持平衡，避免发生倾覆。

6、较佳的，所述淤泥收集桶的顶端固定安装有电机c，所述电机c的输出端安装有过滤桶，所述淤泥收集桶的表面固定安装有排水管，所述排水管的内部固定安装有橡胶塞。此处，电机c可带动过滤桶转动，这样可通过离心力的作用，可以将大量的泥沙甩出。

7、较佳的，所述橡胶塞与排水管之间滑动连接。此处，橡胶塞有着更好的密封性。

8、较佳的，所述过滤桶与淤泥收集桶之间规格相匹配，所述过滤桶与淤泥收集桶之间转动连接。此处，过滤桶可以对污水进行简单过滤。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1、本实用新型中，通过电机a、螺纹杆、滑板、电机b、转杆和螺旋叶片的设置，能够实现对河道中结块淤泥的松散，以防止淤泥结块难以清除，并通过吸污泵和连接管b的输送作用，将清淤物输送至指定的淤泥收集桶中，便于后续的清理和处理。

11、2、本实用新型中，通过电机c、过滤桶和排水管的设置，能够便于对淤泥收集桶中的淤泥进行过滤处理，通过离心力的作用，可以将大量的泥沙甩出，而石子等大颗粒异物则被截留在过滤桶的内部，便于后续的清理和处理。

技术特征：

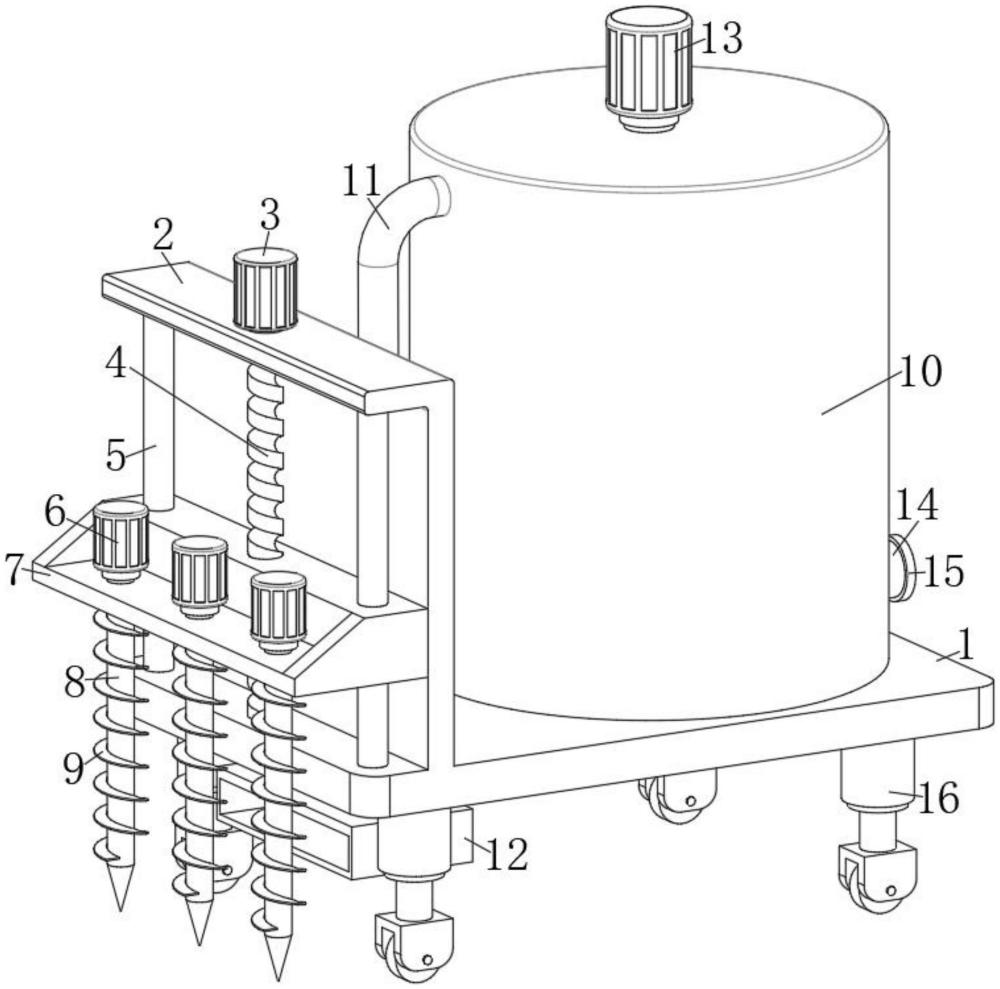

1.一种河道治理用清淤设备，包括底板(1)，其特征在于：所述底板(1)的顶端固定安装有支撑架(2)，所述支撑架(2)的顶端固定安装有电机a(3)，所述电机a(3)的输出端安装有螺纹杆(4)，所述螺纹杆(4)的表面套设有滑板(7)，所述滑板(7)的表面贯穿设置有竖杆(5)，所述滑板(7)靠近电机a(3)的一端固定安装有电机b(6)，所述电机b(6)的输出端安装有转杆(8)，所述转杆(8)的表面套设有螺旋叶片(9)，所述底板(1)的表面固定安装有淤泥收集桶(10)，所述淤泥收集桶(10)的表面固定安装有连接管a(11)，所述底板(1)的顶端固定安装有吸污泵(17)，所述连接管a(11)的另一端与吸污泵(17)的输出端固定连接，所述吸污泵(17)的输送端安装有连接管b(19)，所述连接管b(19)的一端固定安装有吸污头(12)。

2.根据权利要求1所述的河道治理用清淤设备，其特征在于：所述滑板(7)与螺纹杆(4)之间螺纹连接，所述滑板(7)与竖杆(5)之间滑动连接。

3.根据权利要求1所述的河道治理用清淤设备，其特征在于：所述转杆(8)共有三组，三组所述转杆(8)均匀分布在滑板(7)的表面，所述底板(1)、支撑架(2)和滑板(7)的表面均开设有圆角。

4.根据权利要求1所述的河道治理用清淤设备，其特征在于：所述底板(1)的底端固定安装有移动轮(16)，所述移动轮(16)的数量有四组，四组所述移动轮(16)在底板(1)的表面呈对称状分布。

5.根据权利要求1所述的河道治理用清淤设备，其特征在于：所述淤泥收集桶(10)的顶端固定安装有电机c(13)，所述电机c(13)的输出端安装有过滤桶(18)，所述淤泥收集桶(10)的表面固定安装有排水管(14)，所述排水管(14)的内部固定安装有橡胶塞(15)。

6.根据权利要求5所述的河道治理用清淤设备，其特征在于：所述橡胶塞(15)与排水管(14)之间滑动连接。

7.根据权利要求5所述的河道治理用清淤设备，其特征在于：所述过滤桶(18)与淤泥收集桶(10)之间规格相匹配，所述过滤桶(18)与淤泥收集桶(10)之间转动连接。

技术总结
本技术提供一种河道治理用清淤设备，涉及清淤设备技术领域，包括底板，所述底板的顶端固定安装有支撑架，所述支撑架的顶端固定安装有电机A，所述电机A的输出端安装有螺纹杆，所述螺纹杆的表面套设有滑板，所述滑板的表面贯穿设置有竖杆，所述滑板靠近电机A的一端固定安装有电机B，所述电机B的输出端安装有转杆，所述转杆的表面套设有螺旋叶片，所述底板的表面固定安装有淤泥收集桶。本技术中，通过电机A、螺纹杆、滑板、电机B、转杆和螺旋叶片的设置，能够实现对河道中结块淤泥的松散，以防止淤泥结块难以清除，并通过吸污泵和连接管B的输送作用，将清淤物输送至指定的淤泥收集桶中，便于后续的清理和处理。
