一种限高架被撞报警装置的制作方法

本实用新型涉及一种道路限高架被撞后能即时报警的装置，属于道路监测技术领域。

背景技术：
：

道路通行限高架对保障交通安全，防止车辆超高对桥梁、涵洞、隧道起到重要的保护作用。目前现有的道路通行限高架常采用“门”字形结构，即由两根立柱和顶部的限高横杆组成，当超高车辆强行通过时，就会造成限高架被撞损毁，如果限高架不能及时修理或更换，将对被保护的对象造成不可估量的破坏。为了避免这种情况的发生，管理部门必须经常巡视各地限高架的状态，以前盲目的巡察给管理者造成了较大的人力浪费和经济负担。因此迫切需要提供一种限高架被撞击后，能及时提醒管理人员的报警装置。

技术实现要素：
：

本实用新型的目的在于提供一种公路限高架被撞后能现场报警，并立即通过短信、电话通知相关管理人员，以便快速到被撞现场查看限高架的损毁情况。

为实现上述目的，本实用新型的技术方案是：一种限高架被撞报警装置，其特征在于：由撞击开关、微处理器、存贮控制器、无线模块、报警模块、太阳能供电系统组成；所述撞击开关平时为断开状态，受到撞击时能够短时间导通，以便给微处理器输入一个控制信号；所述微处理器、存贮控制器、无线模块、报警模块相互连接，集成在一块电路板上，有信号输入口、电源接口、报警输出口和天线接口；所述太阳能供电系统由太阳能板、蓄电池、充电控制器组成；所述存贮控制器保存有预设的多组电话号码和语音留言；

进一步，所述微处理器收到撞击信号后能立即启动报警程序，报警模块产生一个6～24V的电压，为警笛提供电源报警；无线模块给设定的电话发送中文报警短信，并循环拨打电话直到全部预设电话打通为止，电话接通后能听到语音留言，以便及时掌握被撞限高架的位置。

本发明的优点和积极效果是：

1、当限高架受到撞击时，现场警笛立即发出报警时，提醒机动车驾驶员注意；

2、当限高架受到撞击时，立即给预设的电话发送中文报警短信、并循环拨打电话，提醒管理人员注意此处限高架受到了撞击，需要及时前往查看，可避免盲目的巡检。

3、通过管理人员收到的报警时间，给查找撞击限高架的肇事车辆提供了准确的时间范围。

附图说明

图1一种限高架被撞报警装置结构示意图。

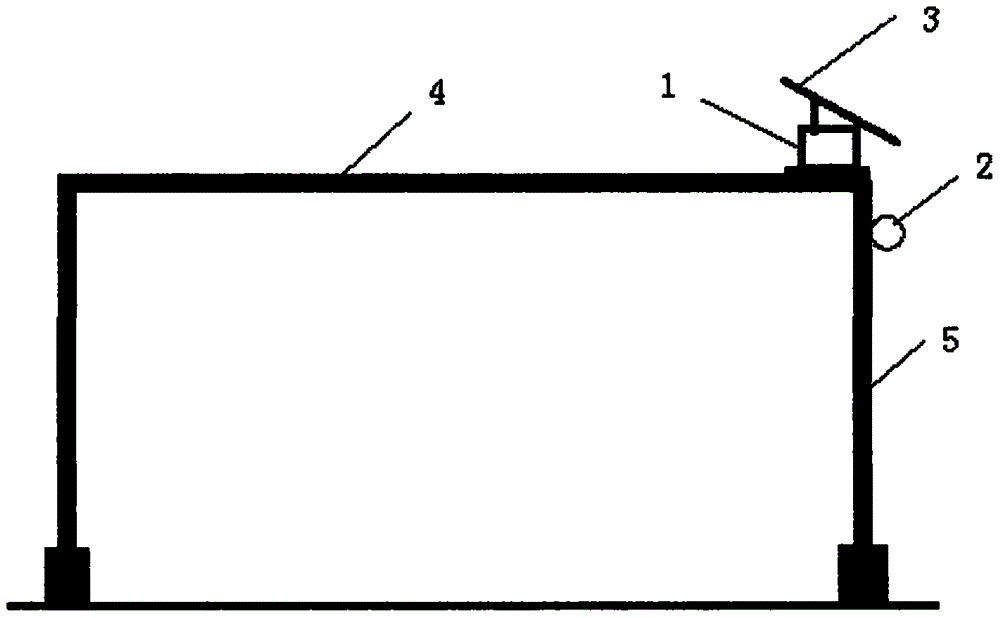

图2一种限高架被撞报警装置安装示意图。

图示：1-报警装置；2-警笛；3-太阳能板；4-限高杆；5-立柱。

具体实施方式：

下面结合附图对本实用新型的技术方案进行详细说明。

如附图1-2所示，一种限高架被撞报警装置，由撞击开关、微处理器、存贮控制器、无线模块、报警模块、太阳能供电系统组成；微处理器、存贮控制器、无线模块、报警模块集成在一块电路板上，撞击开关、电路板、蓄电池、充电控制器依一定次序连接并安装在一个防水盒内(1)，连同太阳能板(3)、警笛(2)固定在限高架的立柱(5)上。当有超高车辆撞击限高杆(4)时撞击开关导通，微处理器接收到这个导通信号，立即启动警笛(2)以提醒驾驶人员注意；同时给预设的电话发送中文报警短信，并循环拨打预设的电话直到打通为止，接听电话时可以听到一段10～60秒的语音留言，提醒相关人员注意巡察本处限高架的损坏情况。

我们也可以将太阳能供电系统中的蓄电池单独固定在限高架的立柱下面，以减少报警装置的体积和重量。

上述实施例仅为说明本实用新型所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动，而由此所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
