位置可调的推轮机构的制作方法

本实用新型涉及一种位置可调的推轮机构，属于路面工程机械技术领域。

背景技术：

摊铺机是一种进行等级道路沥青混凝土道路面层和基层作业的施工设备，摊铺机的料斗前方设有推轮机构，其作用是用于与运料车实现对接，从而推动运料车与摊铺机一起同步运动，完成长距离的路面摊铺。

现有的摊铺机推轮机构包括推轮、推轮安装座和顶推架，左右两侧的推轮分别通过轴承安装在推轮安装座上，推轮安装座固定连接在顶推架上，最后将顶推架铰连在摊铺机机架上。大多数推轮与顶推架之间的水平距离是固定的，由于运料车大小型号尺寸各异，当运料车尺寸过大时，推轮伸出机架的距离不够，运料车的翻斗会碰到摊铺机的前板或外罩，致使前板或外罩变形或损坏。

技术实现要素：

针对上述问题，本实用新型提供一种位置可调的推轮机构，可以将推轮安装在摊铺机机架前侧多个位置，以适应不同型号的送料车的施工情况，防止损坏摊铺机。

为实现上述目的，本实用新型一种位置可调的推轮机构，包括推轮安装架和顶推架，顶推架前端中间位置设有上支撑板和下支撑板，上支撑板和下支撑板上纵向布置有若干安装孔，销轴依次穿过上支撑板、推轮安装架和下支撑板将推轮安装架固定在上支撑板和下支撑板之间；下支撑板前端开有与送料车相连的连接孔；顶推架的前端左右两侧对称安装有推轮挡板。

当对应不同型号的送料车时，可以将推轮安装架安装在顶推架前端不同的安装位置，从而保证推轮始终和送料车相接触。加装的上、下支撑板将推轮机构固定在二者之间，同时利用销轴固定，推轮安装架不仅可以前后距离可调，推轮安装架还可围绕销轴旋转，使推轮与给料车之间活动接触，防止冲击力过大造成摊铺机的损坏；顶推架的前端安装的推轮挡板可以防止旋转角度过大

进一步的，上支撑板和下支撑板焊接在顶推架前端，且焊接后同时开孔。从而避免尺寸误差造成的安装不便。

进一步的，销轴底部具有螺纹孔，下支撑板下端具有托板，螺栓依次穿过托板、下支撑板和销轴将销轴固定。托板作用是固定销轴，防止销轴滑落。

进一步的，顶推架的上端通过螺栓安装有加长盖板，加长盖板延伸至上支撑板最前端的安装孔处。推轮前移至最前端时，顶推架和推轮安装架之间具有一定的缝隙，所述长盖板可以防止漏料。

本实用新型结构简单，安装拆卸维修均十分便捷，可以适应多种型号的送料车，同时防止送料车与推轮机构刚性接触造成摊铺机的损坏，并设有挡板限制推轮的旋转角度，设有长盖板防止漏料。

附图说明

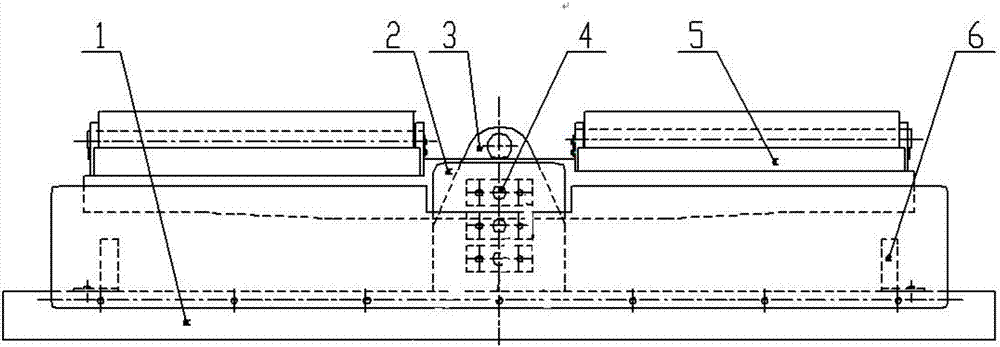

图1是本实用新型的主视图；

图2是图1的左视图。

图中：1、顶推架；2、上支撑板；3、下支撑板；4、销轴；5、推轮安装架；6、推轮挡板；7、加长盖板；8、螺栓；9、托板。

具体实施方式

下面结合附图对本实用新型做进一步说明，以摊铺机的前进方向定义为前端。

如图1和图2所示，一种位置可调的推轮机构，包括推轮安装架5和顶推架1，顶推架前端中间位置设有上支撑板2和下支撑板3，上支撑板2和下支撑板3上纵向布置有若干安装孔，销轴4依次穿过上支撑板2、推轮安装架5和下支撑板3将推轮安装架5固定在上支撑板2和下支撑板3之间；下支撑板3前端开有与送料车相连的连接孔；顶推架1的前端左右两侧对称安装有推轮挡板6。

当对应不同型号的送料车时，可以将推轮安装架5安装在顶推架1前端不同的安装位置，从而保证推轮始终和送料车相接触。加装的上、下支撑板将推轮机构固定在二者之间，同时利用销轴4固定，推轮安装架5不仅可以前后距离可调，推轮安装架5还可围绕销轴4旋转，使推轮与给料车之间活动接触，防止冲击力过大造成摊铺机的损坏；顶推架1的前端安装的推轮挡板6可以防止旋转角度过大

进一步的，上支撑板2和下支撑板3焊接在顶推架前端，且焊接后同时开孔。从而避免尺寸误差造成的安装不便。

进一步的，销轴4底部具有螺纹孔，下支撑板3下端具有托板9，螺栓依次穿过托板9、下支撑板3和销轴4将销轴固定。托板作用是固定销轴，防止销轴滑落。

进一步的，顶推架1的上端通过螺栓8安装有加长盖板7，加长盖板7延伸至上支撑板3最前端的安装孔处。推轮前移至最前端时，顶推架和推轮安装架之间具有一定的缝隙，所述长盖板可以防止漏料。
