一种智能盲道的制作方法

本发明涉及盲道领域，具体是指一种智能盲道。

背景技术：

对于视障人士来说，出行时会遇到诸多问题，传统的助盲设备包括简易；盲杖和导盲犬，但不能很好满足盲人的需求。目前，作为城市基础设施的一个重要部分，几乎所有城市都修建了盲道，以便盲人在道路上行走。然而，由于盲道被破坏、缺乏指示信息以及在路口会中断等原因，盲道并未发挥有效地发挥作用。现有生活中，盲道的无故占用，给盲人的出行造成了不便；因此，一种智能盲道成为整个社会亟待解决的问题。

技术实现要素：

本发明要解决的技术问题是现有技术中盲道被无故占用，给盲人的出行造成了不便等问题。

为解决上述技术问题，本发明提供的技术方案为：一种智能盲道，包括盲道主体，所述盲道主体的下方设有盲道支撑装置，所述盲道支撑装置，设置在盲道主体的下方，所述盲道主体和盲道支撑装置之间设有智能控制装置，所述智能控制装置包括主控芯片，报警装置和传感器，所述传感器设置在盲道主体的下方，所述盲道主体的下方设有供电电源；

所述盲道主体的表面设有均匀排列的圆形凸起，所述圆形凸起与盲道主体之间一体成型，在盲道主体上铺设太阳能电池板，在盲道主体和盲道支撑装置之间设置有压电式电池板，所述压电式电池板与供电电源之间设有控制器，通过控制器给供电电源供电；

所述智能控制装置还包括导盲杖和盲道识别系统，所述导盲杖内设有gps定位，所述导盲杖上设有电子标签，所述电子标签为感应式电子标签。本发明采用主控芯片、报警器和传感器的设置，实现盲道的智能化，报警器的设置，提醒占用盲道的行人，有效地防止盲道被其它外人占用；传感器的设置，可以实时测量盲道主体的压力；gps的设置，可以实时显示盲人所处的位置，帮助家人了解其所在的位置。

进一步地，所述主控芯片采用的型号arduinounor3，控制灵敏。

进一步地，所述传感器为薄膜压力传感器模块。

进一步地，所述供电电源为12vdc电源。

进一步地，所述盲道支撑装置由若干支撑管构成，所述支撑管为亚克力支撑管，呈圆柱状结构设置，所述支撑管的下方设有pvc盲道砖，所述pvc盲道砖上设有与支撑管适配的安装孔，连接结构稳定，采用pvc盲道砖，成本低廉。

进一步地，所述报警装置包括扬声器、led灯和继电器，所述扬声器、led灯和继电器与供电电源之间电性连接，所述继电器用于控制led灯，所述扬声器用于声音提醒，扬声器和led灯的设置，通过声音和led灯闪烁用来提醒占用盲道的行人，有效地防止行人占用盲道等行为。

进一步地，所述传感器的外侧设有壳体，用于保护传感器，避免传感器与外界接触。

进一步地，所述警报装置设置在盲道主体的下方，用于提醒盲道主体上的行人，将声音信息传输给行人，从而防止行人占用盲道的行为发生。

进一步地，所述导盲杖包括手柄和支撑杆，所述手柄与支撑杆呈垂直结构设置，支撑杆的底部设置有滑轮，所述滑轮用于与底部盲道主体接触，帮助盲人了解自己是否处于导盲道。

进一步地，所述led灯设有四组，每组之间并联。

发明与现有技术相比的优点在于：本发明采用主控芯片、报警器和传感器的设置，实现盲道的智能化，报警器的设置，提醒占用盲道的行人，有效地防止盲道被其它外人占用；传感器的设置，可以实时测量盲道主体的压力；gps的设置，可以实时显示盲人所处的位置，帮助家人了解其所在的位置。本发明的设置，有效地给盲人的生活带来了便捷；导盲杖和盲道主体的设置，可以通过电子标签识别正常行人和盲人，便于提醒行人占用盲道。

附图说明

图1是盲道主体的结构示意图；

图2是pvc盲道砖的底部结构示意图；

图3是底部支撑装置的结构示意图；

图4是导盲杖的结构示意图；

图5是本发明的控制模块图；

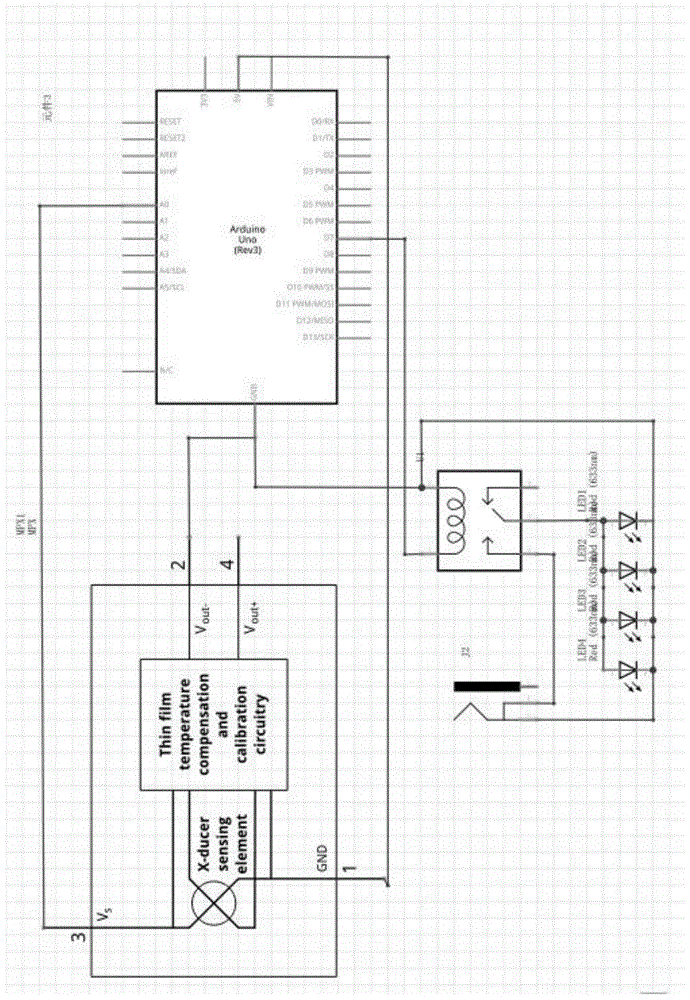

图6是本发明的控制电路图。

如图所示：1、盲道主体，2、支撑装置，3、智能控制装置，4、主控芯片，5、报警装置，6、传感器，7、供电电源，8、支撑管，9、太阳能电池板，10、led灯，11、继电器，12、pvc盲道砖，13、圆形凸起，14、压电式电池板，15、导盲杖，16、gps定位，17、电子标签，18、手柄，19、支撑杆，20、滑轮，21扬声器。

具体实施方式

下面结合附图对本发明做进一步的详细说明。

结合附图，对本发明进行详细介绍。

本发明在具体实施时提供了一种智能盲道，包括盲道主体1，所述盲道主体1的下方设有盲道支撑装置2，所述盲道主体2，设置在盲道主体1的下方，所述盲道主体1和盲道支撑装置2之间设有智能控制装置3，所述智能控制装置3包括主控芯片4，报警装置5和传感器6，所述传感器6设置在盲道主体1的下方，所述盲道主体1的下方设有供电电源7；

所述盲道主体1的表面设有均匀排列的圆形凸起13，所述圆形凸起13与盲道主体1之间一体成型，在盲道主体1上铺设太阳能电池板9，在盲道主体1和盲道支撑装置2之间设置有压电式电池板14，所述压电式电池板14与供电电源7之间设有控制器15，通过控制器15给供电电源7供电；

所述智能控制装置3还包括导盲杖15，所述导盲杖15内设有gps定位16，所述导盲杖15上设有电子标签17，所述电子标签17为感应式电子标签。本发明在使用时，通过盲道主体和支撑装置形成盲道，其内部设置的智能控制装置通过主控芯片4来控制，当有行人占用盲道时，电子标签没有接收到相对应的信号，通过主控芯片4来控制报警装置5工作，扬声器21发出声音用于警告行人，led灯10闪烁用于警惕行人，有效防止盲道被占用。

作为本发明的进一步阐述，所述主控芯片4采用的型号arduinounor3，只用简单地把它连接到计算机的usb接口，或者使用ac-dc适配器，再或者用电池，就可以驱动它。

作为本发明的进一步阐述，所述传感器6为薄膜压力传感器模块。

作为本发明的进一步阐述，所述供电电源7为12vdc电源，采用12vdc电源驱动，结构简单，方便使用。

作为本发明的进一步阐述，所述盲道支撑装置2由若干支撑管8构成，所述支撑管8为亚克力支撑管，呈圆柱状结构设置，所述支撑管8的下方设有pvc盲道砖12，所述pvc盲道砖12上设有与支撑管8适配的安装孔，采用亚克力支撑管8进行支撑，支撑结构稳固，。

作为本发明的进一步阐述，所述报警装置5包括扬声器9、led灯10和继电器11，所述扬声器21、led灯10和继电器11与供电电源7之间电性连接，所述继电器11用于控制led灯10，所述扬声器9用于声音提醒，采用声音和灯光两种模式申请，提醒客户更加准确。

作为本发明的进一步阐述，所述传感器6的外侧设有壳体，用于保护传感器。

作为本发明的进一步阐述，所述警报装置6设置在盲道主体1的下方，用于提醒盲道主体上的行人，将声音信息传输给行人，从而防止行人占用盲道的行为发生。

作为本发明的进一步阐述，所述导盲杖15包括手柄18和支撑杆19，所述手柄18与支撑杆19呈垂直结构设置，支撑杆19的底部设置有滑轮20，所述滑轮20用于与底部盲道主体18接触，帮助盲人了解自己是否处于导盲道。

作为本发明的进一步阐述，所述led灯10设有四组，每组之间并联，并联设置的led灯在使用时，通过闪烁提醒行人占用盲道。

以上对本发明及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。
