一种积雪清理装置及方法与流程

本发明涉及除冰雪机械技术领域，特别是指一种积雪清理装置及方法。

背景技术：

冬天下雪路上结冰，容易引起各种事故。因此，及时的进行清理积雪是安全出行的第一要素。虽然撒盐等措施已经有着很好的效果，但是在广场、校园、车站等不利于大型扫雪车清理的地方，积雪尤其是结冰清理效果不好。因此，急需针对这些面积较小、人口密度较大的地方，提供一种清理速度快且效果好的积雪和结冰清理的清理装置。

技术实现要素：

为解决以上现有技术的不足，本发明提出了一种积雪清理装置及方法。

本发明的技术方案是这样实现的：

一种积雪清理装置，配合驱动结构进行使用，包括：机架、推雪铲、若干个破冰刀、第一碎冰滚和第二碎冰滚，破冰刀、第一碎冰滚和第二碎冰滚设置于机架内，第一碎冰滚和第二碎冰滚位于同一条直线上，推雪铲通过伸缩结构设置于机架外，推雪铲、破冰刀、第一碎冰滚和第二碎冰滚按照驱动结构的前进方向依序排列，破冰刀、第一碎冰滚和第二碎冰滚底部位于同一平面且联动作业；推雪铲的底部设置有若干个间隔一定距离设置且与推雪铲可拆卸连接的铲刀，破冰刀插空设置于铲刀的左侧，第一碎冰滚与第二碎冰滚设置于破冰刀的左侧，第一碎冰滚或第二碎冰滚的碾压面上至少有一个破冰刀先行通过。

优选的，机架的横截面呈一封闭的长方形或正方形结构，机架中部设置有碎冰滚安装轴，第一碎冰滚和第二碎冰滚通过碎冰滚安装轴与机架连接，碎冰滚安装轴的右侧设置有第一安装板，第一安装板的下方平行设置有第二安装板，第一安装板与第二安装板之间通过第一液压缸和第二液压缸连接，第一液压缸和第二液压缸对称设置，破冰刀安装于第二安装板的下方，碎冰滚安装轴与第二安装板之间通过连接件固定连接；推雪铲与机架右侧可转动地连接，且推雪铲与机架之间设置有第三液压缸。

优选的，破冰刀包括安装轴与破冰刀刀体，安装轴与破冰刀刀体之间通过圆弧进行过渡，该圆弧过渡的结构可以缓冲障碍物对破冰刀形成的破坏力，有助于提高破冰刀的使用寿命，还不易被障碍物牵绊；破冰刀刀体包括破冰刀刀身和破冰刀刀尖，破冰刀刀身为侧面呈弧面的三角棱柱结构，破冰刀刀尖呈三角形结构且与破冰刀刀身可拆卸连接，如此结构下破冰刀刀尖极易进入冰雪层，并对两侧的冰雪形成挤压，在强大的压强下冰层被迫向两侧移动，继而同路面分开，实现冰层的快速剥离。

进一步优选的，圆弧为1/4圆弧。

优选的，第一碎冰滚包括碎冰滚滚轮，碎冰滚滚轮中心上设有碎冰滚滚轴，碎冰滚滚轮的圆周面上相隔一定距离设有若干个平行的安装凹槽，安装凹槽内间隔可拆卸设置有碎冰刀。

进一步优选的，破冰刀为顶端加工有若干组破冰锯齿的条形破冰刀片。

优选的，推雪铲背面设有铲雪滚轮。

进一步优选的，包括三个破冰刀和四个铲刀。

更为优选的，还包括控制机构，第一液压缸和第二液压缸之间设有联动器，控制机构分别与联动器、第三液压缸连接。

本发明还提出一种积雪清理方法，通过控制机构将推雪铲调整至合适高度进行推雪、将第一碎冰滚、第二碎冰滚和破冰刀向下紧抵冰面，之后开启驱动结构进行积雪清理；单纯清理积雪时，通过控制装置将第一碎冰滚、第二碎冰滚和破冰刀抬起离开地面，将推雪铲调整至合适高度推雪；单纯清理结冰时，通过控制装置将将推雪铲抬起离开地面，将第一碎冰滚、第二碎冰滚和破冰刀向下紧抵冰面，然后开启驱动结构清理结冰。

与现有技术相比，本发明具有如下有益效果：

1、兼具清理积雪及结冰功能，两种功能可以同时进行，也可以单独进行；

2、清理结冰时，先对结冰先破、再碾，清理效果好、清除效率高；

3、整体结构简单、设计科学，特别适合面积较小的场所使用，而且易损件更换简单，维修、维护成本低。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

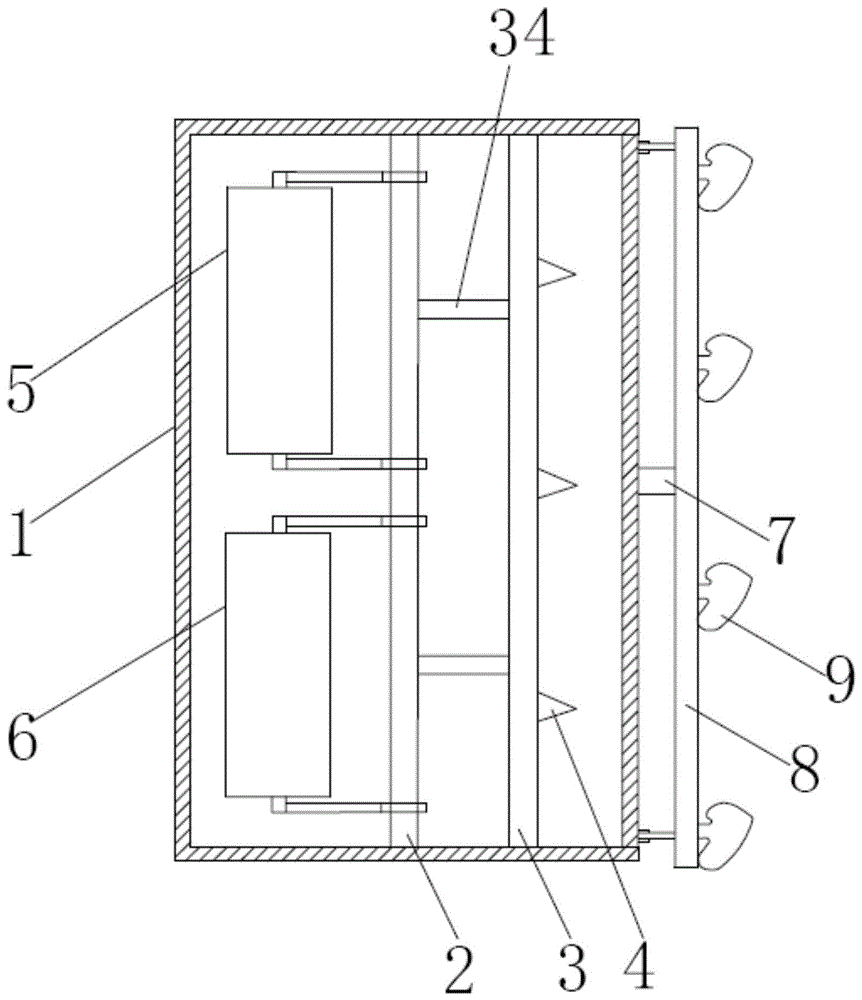

图1为本发明的结构示意图；

图2为图1中破冰刀的结构示意图一；

图3为图1中破冰刀的结构示意图二；

图4为图1中破冰刀的安装结构示意图；

图5为图1中第一碎冰滚的结构示意图；

图6为图1中推雪铲的结构示意图。

图中：1、机架；2、碎冰滚安装轴；3、第一安装板；31、第一液压缸；32、第二液压缸；33、第二安装板；34、连接件；4、破冰刀；41、安装轴；42、破冰刀刀体；421、破冰刀刀身；422、破冰刀刀尖；5、第一碎冰滚；51、碎冰滚滚轴；52、碎冰刀；6、第二碎冰滚；7、第三液压缸；8、推雪铲；81、铲雪滚轮；9、铲刀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示：一种积雪清理装置，配合驱动结构进行使用，包括：机架1、推雪铲8、三个破冰刀4、第一碎冰滚5和第二碎冰滚6，破冰刀4、第一碎冰滚5和第二碎冰滚6底部位于同一平面；机架1的横截面呈一封闭的长方形或正方形结构，机架1中部设置有碎冰滚安装轴2，第一碎冰滚5和第二碎冰滚6通过碎冰滚安装轴2与机架1连接，碎冰滚安装轴2的右侧设置有第一安装板3，第一安装板3的下方平行设置有第二安装板33，第一安装板3与第二安装板33之间通过第一液压缸31和第二液压缸32连接，第一液压缸31和第二液压缸32对称设置，破冰刀4安装于第二安装板33的下方，碎冰滚安装轴2与第二安装板33之间通过连接件34固定连接；推雪铲8与机架1右侧可转动地连接，推雪铲8背面设有铲雪滚轮81(如图6所示)且推雪铲8与机架1之间设置有第三液压缸7，推雪铲8的底部设置有若干个间隔一定距离设置且与推雪铲8可拆卸连接的铲刀9，破冰刀4插空设置于铲刀9的左侧，第一碎冰滚5与第二碎冰滚6设置于破冰刀4的左侧。

本发明配合驱动结构进行使用，比如可以通过将机架1与小型手扶拖拉机连接，之后启动小型手扶拖拉机清理积雪及结冰：推雪铲8先行推开雪，推雪的同时推雪铲8对地面的冰初步清铲，之后破冰刀先破冰、碎冰滚再碾压，由于推雪铲8、破冰刀4均插空设置，三重破冰操作，因此可以将整个冰面化分为若干个小区域，冰层松动后再进行碾压，因此清理效果非常好，可以很好地将坚冰、重度压实雪破碎及清理。

如图2和图3所示：本发明的又一实施例，破冰刀4包括安装轴41与破冰刀刀体42，安装轴41与破冰刀刀体42之间通过圆弧(优选为1/4圆弧)进行过渡；破冰刀刀体42包括破冰刀刀身421和破冰刀刀尖422，破冰刀刀身421为侧面呈弧面的三角棱柱结构，破冰刀刀尖422呈三角形结构且与破冰刀刀身421可拆卸连接。

如图4所示：本发明的另一实施例，第一碎冰滚5包括碎冰滚滚轮，碎冰滚滚轮中心上设有碎冰滚滚轴51，碎冰滚滚轮的圆周面上相隔一定距离设有若干个平行的安装凹槽，安装凹槽内间隔可拆卸设置有碎冰刀52(具体如何连接不予限制，可以实现碎冰刀52连接的现有技术均可以。)。

最为一种优选的技术方案，本发明的再一实施例，还包括控制机构，第一液压缸31和第二液压缸32之间设有联动器，控制机构分别与联动器、第三液压缸7连接。清理积雪时，通过控制机构启动第三液压缸7将推雪铲8调整至合适高度进行推雪、启动联动器通过第一液压缸31和第二液压缸32将第一碎冰滚5、第二碎冰滚6和破冰刀4向下紧抵冰面，之后开启驱动结构进行积雪清理；单纯清理积雪时，通过控制装置将第一碎冰滚5、第二碎冰滚6和破冰刀4抬起离开地面，将推雪铲8调整至合适高度推雪；单纯清理结冰时，通过控制装置将将推雪铲8抬起离开地面，将第一碎冰滚5、第二碎冰滚6和破冰刀4向下紧抵冰面，然后开启驱动结构清理结冰。
