本实用新型涉及建筑器材技术领域,尤其涉及一种铺路器。
背景技术:
现在很多市政道路的人行道是用地砖铺设的,路面完工使用一段时间后,经常有单块的地砖破损,需要对这些破损的单块地砖进行维修更换,在更换过程中,取下破损的地砖后,先要挖掉地砖下旧的硬化的水泥砂浆,之后,倒入新的水泥砂浆,整平,将新的地砖铺上去,当新的地砖铺上去后,经常会发现比原有的路面高或低,要重新取下新地砖,增减水泥砂浆后再铺上新地砖,才能使新铺上的地砖和路面齐平,这个调整过程有时要反复多次。但新地砖铺上去后,却很难取出,因为单块地砖与四周的旧地砖的间距较小,而且作为铺设路面的地砖表面比较粗糙,不能用玻璃吸盘将地砖吸起,因此,取出这样的新地砖来增减水泥砂浆要耗费很多时间,影响工作效率。
技术实现要素:
本实用新型提供了一种铺路器,能克服上述现有技术存在的不足。
本实用新型是通过以下技术方案实现的:
一种铺路器,包括边缘外形尺寸与地砖相同的主体,主体的高度大于地砖;所述主体侧边设有刻度尺,主体上面设有与主体固定连接的环状拉手。
进一步,所述主体为四方体。一般地砖为四方体,四方体的主体可与其匹配。
进一步,所述主体的长×宽有30cm×30cm、30cm×60cm、40cm×40cm、50cm×50cm、60cm×60cm、80cm×80cm、100cm×100cm等多种规格。一般地砖具有上述多种规格。
进一步,所述主体为硬塑料制成。
进一步,所述环状拉手设有多个。便于将主体平衡拉起。
进一步,所述环状拉手通过螺纹和主体固定连接。便于制作和安装。
进一步,所述刻度尺设有多个。设置多个刻度尺,而且将刻度尺刻在主体的四周侧边,便于测量新铺设的水泥砂浆上表面至路面的高度。
与现有技术相比,本实用新型的有益效果是:要对路面破损的单块地砖进行维修更换时,本实用新型采用主体、环状拉手、刻度尺,用主体代替地砖先行铺设,便于反复铺下、取出主体来增减水泥砂以便浆调整水泥砂浆至路面的高度,使用十分方便,可克服现有采用新地砖直接铺设要反复增减水泥砂浆时却难以取出的问题,可提高工作效率。
附图说明

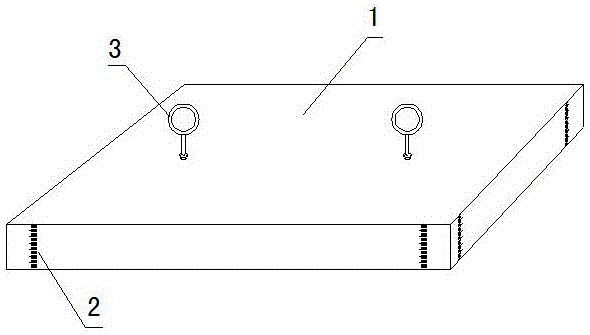

图1为本实用新型的结构示意图。
图2为本实用新型的纵向结构示意图。
图中:主体1、刻度尺2、环状拉手3。
具体实施方式
如图1和图2所示,一种铺路器,包括边缘外形尺寸与地砖相同的主体1,一般地砖为四方体,本实施例的主体1可选用四方体,这样可与地砖相匹配,从现有路面铺设的地砖来看,大部分地砖的长×宽有30cm×30cm、30cm×60cm、40cm×40cm、50cm×50cm、60cm×60cm、80cm×80cm、100cm×100cm等多种规格,本实施例也制成上述多种规格与其相匹配;所述主体1的高度大于地砖,这样能保证主体1放入原地砖位置后高出路面,便于测量新铺设的水泥砂浆上表面至路面的高度;所述主体1侧边设有刻度尺2,刻度尺2可设置多个,而且将刻度尺2刻在主体1的四周侧边,这样便于测量新铺设的水泥砂浆上表面至路面的高度;所述主体1上面设有与主体1固定连接的环状拉手3,如果主体1的面积较大,环状拉手3可设置多个,这样铺设时便于将主体1平衡拉起,为便于制作和安装,环状拉手3通过螺纹和主体1固定连接,整个主体1采用硬塑料制成,这样可节约成本,使用寿命也较长。
要对路面破损的单块地砖进行维修更换时,先取下破损地砖,清理地砖下旧的硬化的水泥砂浆,之后,倒入新的水泥砂浆、整平,将与地砖大小相匹配的本铺设器的主体1放入铺设处,压实,通过刻度尺2测量水泥砂浆上表面至路面的高度,比较测量值和新地砖的高度是否一致,如果一致,通过环状拉手3向上取出主体1后直接将新地砖铺设上去即可;如果不一致,取出主体1后,增减水泥砂浆后再重新将主体1放进铺设处,再测量、再比较,如此反复,直至测量的高度和新地砖的高度一致,再将新地砖铺上,这样可使新铺设的地砖和路面保持齐平。
与现有技术相比,本实用新型采用主体1、刻度尺2、环状拉手3,用主体1代替地砖先行铺设,便于反复铺下、取出主体1来增减水泥砂以便浆调整水泥砂浆至路面的高度,使用十分方便,可克服现有采用新地砖直接铺设要反复增减水泥砂浆时却难以取出的问题,可提高工作效率。
以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本实用新型的保护范围之内。
1.一种铺路器,其特征在于:包括边缘外形尺寸与地砖相同的主体,主体的高度大于地砖;所述主体侧边设有刻度尺,主体上面设有与主体固定连接的环状拉手。
2.根据权利要求1所述的一种铺路器,其特征在于:所述主体为四方体。
3.根据权利要求2所述的一种铺路器,其特征在于:所述主体的长×宽有30cm×30cm、30cm×60cm、40cm×40cm、50cm×50cm、60cm×60cm、80cm×80cm、100cm×100cm多种规格。
4.根据权利要求1所述的一种铺路器,其特征在于:所述主体为硬塑料制成。
5.根据权利要求1所述的一种铺路器,其特征在于:所述环状拉手设有多个。
6.根据权利要求1所述的一种铺路器,其特征在于:所述环状拉手通过螺纹和主体固定连接。
7.根据权利要求1所述的一种铺路器,其特征在于:所述刻度尺设有多个。
