人造草坪基布铺设用整平机构的制作方法

本实用新型涉及人造草坪设备技术领域，具体为一种人造草坪基布铺设用整平机构。

背景技术：

现有人造草坪大多以仿草叶状的合成纤维，植入在机织的基布，背面涂上起固定作用的涂层，以作运动场上、休闲场地、高尔夫场地、庭园地坪和绿化地面上作人造草坪，方便人们进行各种活动，但是现有人工草坪在进行铺设后，由于铺设的原因可能会造成草坪出现凸起，同时铺设后背胶可能粘接不牢，降低了铺设的平整性和稳定性，所以急需一种人造草坪基布铺设用整平机构来解决上述存在的问题。

技术实现要素：

本实用新型的目的在于提供一种人造草坪基布铺设用整平机构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种人造草坪基布铺设用整平机构，包括连接板、电机座、支撑轨、整平机构、连接机构、滑块和滑槽，

所述连接板的下端面四角均固定连接有用于调节的支撑轨，且位于所述支撑轨的内端面对称开设有用于连接的滑槽，所述支撑轨的内端面滑动连接有用于支撑的滑块，且位于所述滑块的内端面转动连接有用于整平的整平机构，所述整平机构的外端面通过连接机构进行贯通转动连接，且所述连接机构包括限位管、螺纹板和供气箱，所述供气箱的下端面对称固定连接有用于连接的限位管，且位于所述供气箱的下端面中心处固定连接有螺纹板，

所述连接板的侧端面中心处固定连接有用于连接的电机座，在进行整平时，使用者可将外部加热机构进行连接，在进行使用时，可将连接板与外部动力机构进行连接，外部动机机构能带动连接板向前部位移，此时两组整平机构能对人造草坪进行滚压整平，同时在进行整平时输气管能深入草坪底部对草坪的背胶进行烘干，提高了新铺草坪粘接的牢固性，方便了后续进行使用，若是需要对整平机构的高度进行调节，使用者可在电机座上添加电机和丝杆，通过电机和丝杆的转动，能与螺纹板进行螺纹连接，进而能带动连接机构进行上下位移，从而调节了整平机构的整体高度，

优选的，所述整平机构包括滚筒、输气管、接气管和限位盘，所述滚筒的外端面均匀等距呈环形固定连接有输气管，且位于所述滚筒的侧端面中心处固定连接有接气管，所述接气管的外端面固定连接有限位盘，所述滚筒的侧端面背离所述接气管的一端固定连接有齿轮轴，在进行整平时滑块和滑槽的摩擦力远大于整平机构的重力，能方便后续提高滚压的效率，同时限位盘能对连接机构进行限位，方便后续进行快速的连接。

优选的，所述滚筒的内端面为中空设置，且所述滚筒的内端面与输气管和限位盘相贯通连接，外部加热机构能将加热气体通过连接机构输送至限位盘，限位盘能将加热气体输送至输气管，随后方便进行烘干操作。

优选的，所述限位盘与限位管相适配，且所述连接机构通过限位盘与限位管相适配与整平机构进行密封转动卡接，方便后续烘干气体的供应，提高连接的密封性和稳定性。

优选的，所述电机座与螺纹板相正对。

优选的，所述滑块的外端面中心处开设有槽体，且所述滑块通过接气管和齿轮轴与槽体相适配与整平机构进行转动卡接，方便后续对整平机构进行快速的连接和定位。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型在进行整平时，使用者可将外部加热机构进行连接，在进行使用时，可将连接板与外部动力机构进行连接，外部动机机构能带动连接板向前部位移，此时两组整平机构能对人造草坪进行滚压整平，同时在进行整平时输气管能深入草坪底部对草坪的背胶进行烘干，提高了新铺草坪粘接的牢固性，方便了后续进行使用，若是需要对整平机构的高度进行调节，使用者可在电机座上添加电机和丝杆，通过电机和丝杆的转动，能与螺纹板进行螺纹连接，进而能带动连接机构进行上下位移，从而调节了整平机构的整体高度。

2.本实用新型在进行整平时，滑块和滑槽的摩擦力远大于整平机构的重力，能方便后续提高滚压的效率，同时限位盘能对连接机构进行限位，方便后续进行快速的连接。

附图说明

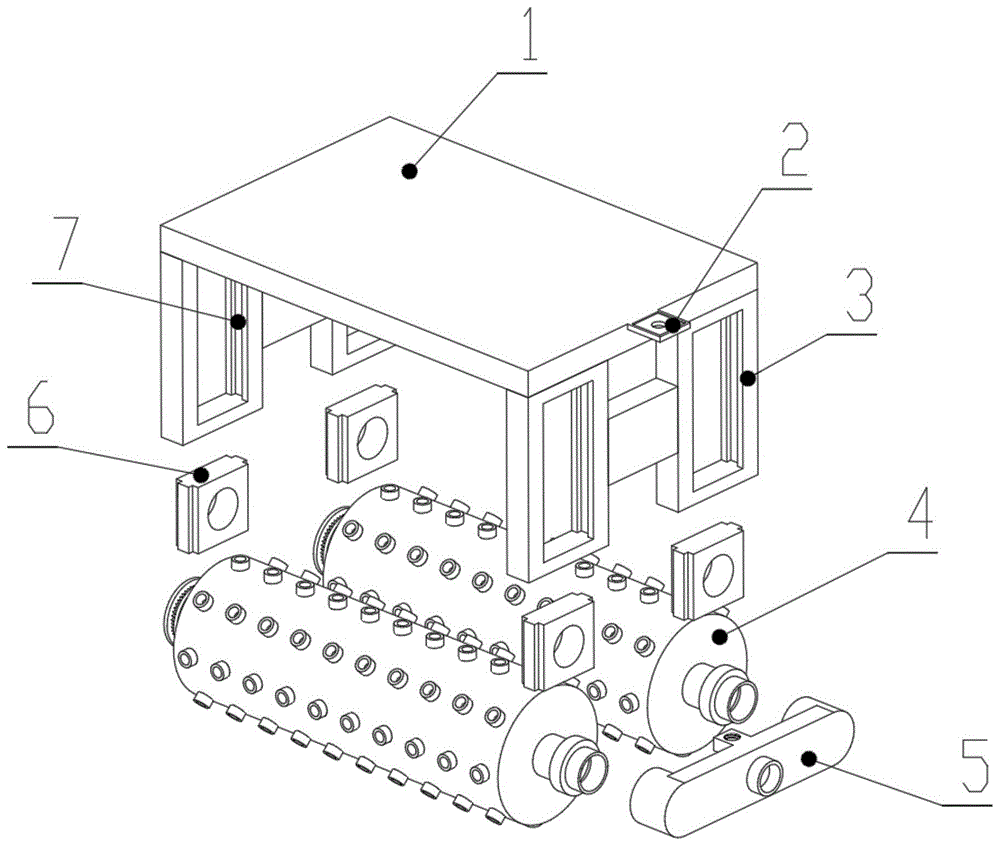

图1为本实用新型的主体爆炸图；

图2为本实用新型的主体组装图；

图3为本实用新型的整平机构结构示意图；

图4为本实用新型的连接机构结构示意图。

图中：1-连接板、2-电机座、3-支撑轨、4-整平机构、5-连接机构、6-滑块、7-滑槽、401-滚筒、402-输气管、403-接气管、404-限位盘、405-齿轮轴、501-限位管、502-螺纹板、503-供气箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种人造草坪基布铺设用整平机构，包括连接板1、电机座2、支撑轨3、整平机构4、连接机构5、滑块6和滑槽7，

连接板1的下端面四角均固定连接有用于调节的支撑轨3，且位于支撑轨3的内端面对称开设有用于连接的滑槽7，支撑轨3的内端面滑动连接有用于支撑的滑块6，且位于滑块6的内端面转动连接有用于整平的整平机构4，整平机构4的外端面通过连接机构5进行贯通转动连接，且连接机构5包括限位管501、螺纹板502和供气箱503，供气箱503的下端面对称固定连接有用于连接的限位管501，且位于供气箱503的下端面中心处固定连接有螺纹板502，

连接板1的侧端面中心处固定连接有用于连接的电机座2，在进行整平时，使用者可将外部加热机构进行连接，在进行使用时，可将连接板1与外部动力机构进行连接，外部动机机构能带动连接板1向前部位移，此时两组整平机构4能对人造草坪进行滚压整平，同时在进行整平时输气管402能深入草坪底部对草坪的背胶进行烘干，提高了新铺草坪粘接的牢固性，方便了后续进行使用，若是需要对整平机构4的高度进行调节，使用者可在电机座2上添加电机和丝杆，通过电机和丝杆的转动，能与螺纹板502进行螺纹连接，进而能带动连接机构5进行上下位移，从而调节了整平机构4的整体高度，

整平机构4包括滚筒401、输气管402、接气管403和限位盘404，滚筒401的外端面均匀等距呈环形固定连接有输气管402，且位于滚筒401的侧端面中心处固定连接有接气管403，接气管403的外端面固定连接有限位盘404，滚筒401的侧端面背离接气管403的一端固定连接有齿轮轴405，在进行整平时滑块6和滑槽7的摩擦力远大于整平机构4的重力，能方便后续提高滚压的效率，同时限位盘404能对连接机构5进行限位，方便后续进行快速的连接。

滚筒401的内端面为中空设置，且滚筒401的内端面与输气管402和限位盘404相贯通连接，外部加热机构能将加热气体通过连接机构5输送至限位盘404，限位盘404能将加热气体输送至输气管402，随后方便进行烘干操作。

限位盘404与限位管501相适配，且连接机构5通过限位盘404与限位管501相适配与整平机构4进行密封转动卡接，方便后续烘干气体的供应，提高连接的密封性和稳定性。

电机座2与螺纹板502相正对。

滑块6的外端面中心处开设有槽体，且滑块6通过接气管403和齿轮轴405与槽体相适配与整平机构4进行转动卡接，方便后续对。

工作原理：在进行整平时，使用者可将外部加热机构进行连接，在进行使用时，可将连接板1与外部动力机构进行连接，外部动机机构能带动连接板1向前部位移，此时两组整平机构4能对人造草坪进行滚压整平，同时在进行整平时输气管402能深入草坪底部对草坪的背胶进行烘干，提高了新铺草坪粘接的牢固性，方便了后续进行使用，若是需要对整平机构4的高度进行调节，使用者可在电机座2上添加电机和丝杆，通过电机和丝杆的转动，能与螺纹板502进行螺纹连接，进而能带动连接机构5进行上下位移，从而调节了整平机构4的整体高度。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
