一种市政公路施工用养护装置

1.本实用新型涉及公路养护装置技术领域，具体为一种市政公路施工用养护装置。


背景技术：

2.公路建成通车后，因承受车轮的磨损和冲击，受到暴雨、洪水、风沙、冰雪、日晒、冰融等自然力的侵蚀和风化，以及人为的破坏和修建时遗留的某些缺陷，公路使用质量会逐渐降低。裂缝是最常见的公路问题，一般通过沥青封缝机进行修复。
3.专利号cn201821299706.2公开了一种小型沥青路面灌缝机，在本专利中，灌缝头位于灌缝机主体的下方，在使用时不易观察灌缝头的位置，且工人推着灌缝机主体向前移动，容易踩到刚刚灌缝的沥青上；另外，该装置在使用时，伺服电机和沥青泵都需要外接电源，但在公路施工时，存在不易布线的问题；同时，该沥青罐的保温效果差，沥青在温度下降后会容易凝固，无法继续使用，本实用新型针对以上问题提出了一种新的解决方案。


技术实现要素：

4.（一）解决的技术问题
5.针对现有技术中存在的问题，本实用新型提供了一种市政公路施工用养护装置，以解决背 景技术中提到的技术问题。
6.（二）技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种市政公路施工用养护装置，包括移动车体，移动车体的一侧设有扶手，移动车体上设有搅拌装置、出料装置和保温装置，所述搅拌装置包括沥青罐、搅拌轴、第一连接杆、第二连接杆、第三连接杆和第四连接杆，搅拌轴设置在沥青罐内，且两端分别和第一连接杆以及第二连接杆的一端固定连接，第一连接杆的另一端和沥青罐转动连接，第二连接杆的中部和沥青罐转动连接，第二连接杆的顶端贯穿沥青罐，且和第三连接杆转动连接，第四连接杆的中部和扶手转动连接，第四连接杆的一端和第三连接杆转动连接，所述保温装置包括外壳和保温棉，所述外壳套设在沥青罐外，保温棉设置在外壳和沥青罐之间。
8.优选的，所述出料装置包括出料管、阀门、导流机构和驱动机构，出料管设置在外壳的一侧，且一端依次贯穿外壳、保温棉和沥青罐，并和沥青罐的内部连通，所述阀门和出料管连接，将出料管设置在外壳的一侧，且通过导流机构对沥青进行导流，便于工人观察导流板和地面上的缝隙是否对齐，便于调整移动车体的移动方向。
9.在进一步中优选的是，所述驱动机构包括第五连接杆、第六连接杆和球头万向节，所述球头万向节设置有两个，第五连接杆和阀门之间以及第五连接杆和第六连接杆之间分别通过两个所述球头万向节连接，第六连接杆的中部和扶手转动连接，工人拉动第六连接杆，即可调整阀门的开启状态，无需进行布线。
10.在进一步中优选的是，所述导流机构包括导流板和连接支架，所述导流板倾斜设置在出料管的下方，且一端和所述连接支架连接，连接支架的另一端和外壳固定连接，导流
板上和连接支架连接的一端高于另外一端，便于对沥青的流向进行导流，使其流到地面上的缝隙内。
11.在进一步中优选的是，所述外壳的顶部设有进料通道，进料通道依次贯穿外壳、保温棉和沥青罐，并和沥青罐的内部连通，便于将沥青放到沥青罐内。
12.在进一步中优选的是，所述进料通道的顶部铰接设有盖板，盖板的上表面设有把手，通过设置把手，便于将盖板打开。
13.在进一步中优选的是，所述第四连接杆、第六连接杆和扶手上均设有防滑橡胶套，提高工人手握的舒适度。
14.（三）有益效果
15.与现有技术相比，本实用新型提供了一种市政公路施工用养护装置，具备以下有益效果：
16.1、本实用新型中通过设置保温装置，便于对沥青罐内的沥青进行保温，防止温度下降导致沥青凝固，通过设置搅拌装置，便于对沥青罐内的沥青进行搅拌，使其处于流动状态，进一步防止其凝固；
17.2、本实用新型中通过将出料管设置在外壳的一侧，且通过导流板对沥青进行导流，便于工人观察导流板和地面上的缝隙是否对齐，便于调整移动车体的移动方向；
18.3、本实用新型中通过设置第三连接杆和第四连接杆，工人拉动第四连接杆，即可带动搅拌轴对沥青罐内的沥青进行搅拌，通过设置驱动机构，工人拉动第六连接杆，即可调整阀门的开启状态，无需进行布线。
附图说明

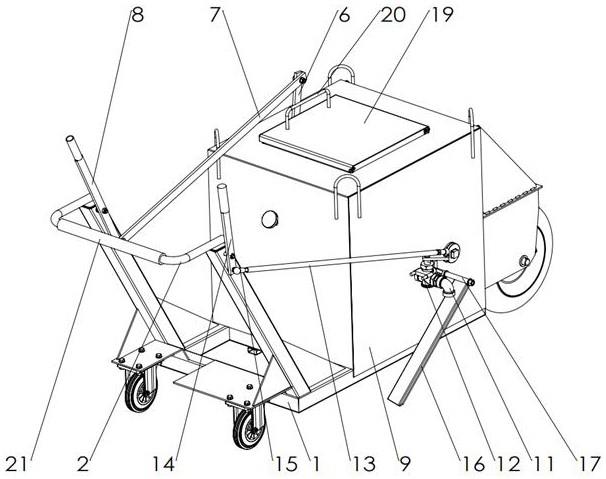

19.图1为本实用新型中一种市政公路施工用养护装置的整体结构示意图；
20.图2为本实用新型中另一角度的整体结构示意图；
21.图3为本实用新型中图2中外壳和保温棉为剖视的结构示意图；
22.图4为本实用新型中图2中去掉盖板的结构示意图；
23.图5为本实用新型中搅拌装置的结构示意图。
24.图中：1、移动车体；2、扶手；3、沥青罐；4、搅拌轴；5、第一连接杆；6、第二连接杆；7、第三连接杆；8、第四连接杆；9、外壳；10、保温棉；11、出料管；12、阀门；13、第五连接杆；14、第六连接杆；15、球头万向节；16、导流板；17、连接支架；18、进料通道；19、盖板；20、把手；21、防滑橡胶套。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例1：
27.请参阅图1-5，一种市政公路施工用养护装置，包括移动车体1，移动车体1的一侧设有扶手2，移动车体1上设有搅拌装置、出料装置和保温装置，搅拌装置包括沥青罐3、搅拌
轴4、第一连接杆5、第二连接杆6、第三连接杆7和第四连接杆8，搅拌轴4设置在沥青罐3内，且两端分别和第一连接杆5以及第二连接杆6的一端固定连接，第一连接杆5的另一端和沥青罐3转动连接，第二连接杆6的中部和沥青罐3转动连接，第二连接杆6的顶端贯穿沥青罐3，且和第三连接杆7转动连接，第四连接杆8的中部和扶手2转动连接，第四连接杆8的一端和第三连接杆7转动连接，保温装置包括外壳9和保温棉10，外壳9套设在沥青罐3外，保温棉10设置在外壳9和沥青罐3之间。第四连接杆8、第六连接杆14和扶手2上均设有防滑橡胶套21。
28.请参阅图1，出料装置包括出料管11、阀门12、导流机构和驱动机构，出料管11设置在外壳9的一侧，且一端依次贯穿外壳9、保温棉10和沥青罐3，并和沥青罐3的内部连通，阀门12和出料管11连接。驱动机构包括第五连接杆13、第六连接杆14和球头万向节15，球头万向节15设置有两个，第五连接杆13和阀门12之间以及第五连接杆13和第六连接杆14之间分别通过两个球头万向节15连接，第六连接杆14的中部和扶手2转动连接。导流机构包括导流板16和连接支架17，导流板16倾斜设置在出料管11的下方，且一端和连接支架17连接，连接支架17的另一端和外壳9固定连接，导流板16上和连接支架17连接的一端高于另外一端。在使用时，向前推动第六连接杆14的上端，第六连接杆14的下端带动第五连接杆13向扶手2的一侧移动，进而带动阀门12转动开启，沥青罐3内的沥青通过出料管11流到导流板16上，再通过导流板16导流后流到地面上的缝隙内，对缝隙进行填补。
29.请参阅图1-4，外壳9的顶部设有进料通道18，进料通道18依次贯穿外壳9、保温棉10和沥青罐3，并和沥青罐3的内部连通。进料通道18的顶部铰接设有盖板19，盖板19的上表面设有把手20。在使用时，拉动把手20，将盖板19转动打开，将流动的沥青倒入沥青罐3内，再将盖板19闭合。
30.实施例2：
31.综上，在使用时，拉动把手20，将盖板19转动打开，将流动的沥青倒入沥青罐3内，再将盖板19闭合，工人推动移动车体1，移动到合适的位置，使导流板16的下端和地面上的缝隙对齐，向前推动第六连接杆14的上端，第六连接杆14的下端带动第五连接杆13向扶手2的一侧移动，进而带动阀门12转动开启，沥青罐3内的沥青通过出料管11流到导流板16上，再通过导流板16导流后流到地面上的缝隙内，对缝隙进行填补，沥青在流出的过程中，工人推动移动车体1，使导流板16的底部沿缝隙进行移动，对缝隙进行填补。
32.实施例3：
33.综上，在使用一段时间后，来回摆动第四连接杆8的顶部，第四连接杆8带动第三连接杆7来回摆动，进而带动第二连接杆6来回摆动，带动搅拌轴4在沥青罐3内摆动，对沥青进行搅拌，使沥青混合均匀，防止其凝固，搅拌一定时间后，停止摆动第四连接杆8，重复实施例2中的操作，继续对地面上的缝隙进行填补。
34.上文中提到的全部方案中，涉及两个部件之间连接的可以根据实际情况选择焊接、螺栓和螺母配合连接、螺栓或螺钉连接或者其它公知的连接方式，在此不一一赘述，上文中凡是涉及有写固定连接的，优选考虑是焊接，尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
