一种道桥施工地面切缝装置

本技术涉及道桥施工机械设备领域，尤其涉及一种道桥施工地面切缝装置。

背景技术：

1、一般在混凝土浇筑后一端时间后，必须在混凝土路面温度开始降低前，每隔间距4-6米要切割缩缝，切割深度约为路面板厚度的三分之一，这样可以诱导混凝土收缩裂缝沿切割缝产生，防止出现随机裂缝。然后，路面缩缝要灌注沥青或密封胶进行密封，防止雨水雪水进入路基，在切割时，就需要用到切缝装置。

2、现有道桥施工地面切缝装置在整体切缝中，通过控制切割刀的位置来调节整体的切割深度，而整体通过伸缩缸的伸缩来调节切割深度，而整体切割移动中，只是采用伸缩缸的杆体自身强度来支撑，从而整体作用力相垂直，这样移动切割时，作用力容易造成伸缩缸的伸缩杆发生折断，整体使用寿命不是很高的问题。

技术实现思路

1、本实用新型公开一种道桥施工地面切缝装置，旨在解决现有道桥施工地面切缝装置在整体切缝中，通过控制切割刀的位置来调节整体的切割深度，而整体通过伸缩缸的伸缩来调节切割深度，而整体切割移动中，只是采用伸缩缸的杆体自身强度来支撑，从而整体作用力相垂直，这样移动切割时，作用力容易造成伸缩缸的伸缩杆发生折断，整体使用寿命不是很高的技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种道桥施工地面切缝装置，包括蓄水箱体和金属底座，所述蓄水箱体安装固定在金属底座的上端位置上，所述金属底座的下端设置有转动万向轮，所述蓄水箱体的前端设置有切缝移动器，所述切缝移动器的前端设置有移动切缝器，所述蓄水箱体的后端设置有蓄电箱体，所述蓄电箱体的后端设置有操作握柄，所述蓄电箱体的上端设置有控制面板，所述蓄水箱体的上端设置有防尘输送器，所述防尘输送器、切缝移动器、移动切缝器通过控制面板与蓄电箱体电性连接。

4、通过设置有控制面板的控制，从而切缝移动器便于带动移动切缝器下移，从而移动切缝器与外部道桥施工地面接触时，使得便于转动切缝，而切缝中，移动切缝器因外侧防尘输送器便于抽取蓄水箱体的水源，这样便于喷淋防尘，并且有效降低移动切缝器的切割温度，避免移动切缝器的高温切割损坏，而移动切缝器在切割时，移动切缝器因切缝移动器移动调节位置切割，而移动切缝器和切缝移动器在切割中与切割地面相对，从而有效避免切割时造成的折断损坏，有效确保整体的切割使用寿命。

5、在一个优选的方案中，所述防尘输送器包括连接软管、输送泵体、抽取管道和连接弯管，所述输送泵体的前端设置有连接软管，所述输送泵体的后端设置有连接弯管，所述连接弯管的下端设置有抽取管道，所述抽取管道通过连接弯管套接在蓄水箱体上，所述连接软管连接在移动切缝器上。

6、通过设置有防尘输送器结构，使得便于防尘和降温使用。

7、在一个优选的方案中，所述移动切缝器包括固定连接板、切缝电机、切割刀片、防尘罩壳和注水管头，所述防尘罩壳的后端设置有固定连接板，所述防尘罩壳的外端设置有切缝电机，所述切缝电机的输出轴位于防尘罩壳的内部设置有切割刀片，所述切缝电机的外侧位于防尘罩壳上设置有注水管头，所述固定连接板连接在切缝移动器上。

8、通过设置有移动切缝器结构，从而便于切割使用。

9、在一个优选的方案中，所述切缝移动器包括加强连接块、限位固定座、伺服电机、直线丝杠机体、丝杠滑块和连接面板，所述限位固定座的后端两侧设置有加强连接块，所述限位固定座的前端内侧设置有直线丝杠机体，所述直线丝杠机体的上端设置有伺服电机，所述直线丝杠机体的前端设置有丝杠滑块，所述丝杠滑块的前端设置有连接面板，所述连接面板连接在移动切缝器上，所述限位固定座和加强连接块连接在金属底座上。

10、通过设置有切缝移动器结构，使得便于升降调节切割使用。

11、在一个优选的方案中，所述操作握柄包括防滑胶套、焊接立杆和金属握杆，所述金属握杆的周侧设置有防滑胶套，所述金属握杆的两端设置有焊接立杆，所述焊接立杆连接在蓄电箱体上。

12、通过设置有操作握柄结构，使得便于握住推动使用。

13、在一个优选的方案中，所述切缝移动器和移动切缝器通过螺钉固定连接，且所述切缝移动器和移动切缝器的连接处设置有密封胶垫。

14、通过设置有移动切缝器结构，从而便于抵触切缝移动器进行切割，使得整体力相对应，这样避免切割损坏。

15、在一个优选的方案中，所述蓄水箱体的上端通孔处设置有箱盖。

16、通过设置有蓄水箱体结构，从而便于打开箱盖存储水源。

17、由上可知，一种道桥施工地面切缝装置，包括蓄水箱体和金属底座，所述蓄水箱体安装固定在金属底座的上端位置上，所述金属底座的下端设置有转动万向轮，所述蓄水箱体的前端设置有切缝移动器，所述切缝移动器的前端设置有移动切缝器，所述蓄水箱体的后端设置有蓄电箱体，所述蓄电箱体的后端设置有操作握柄，所述蓄电箱体的上端设置有控制面板，所述蓄水箱体的上端设置有防尘输送器，所述防尘输送器、切缝移动器、移动切缝器通过控制面板与蓄电箱体电性连接。本实用新型提供的道桥施工地面切缝装置具有相对应移动切割，从而避免折断损坏，有效提高整体使用寿命的技术效果。

技术特征：

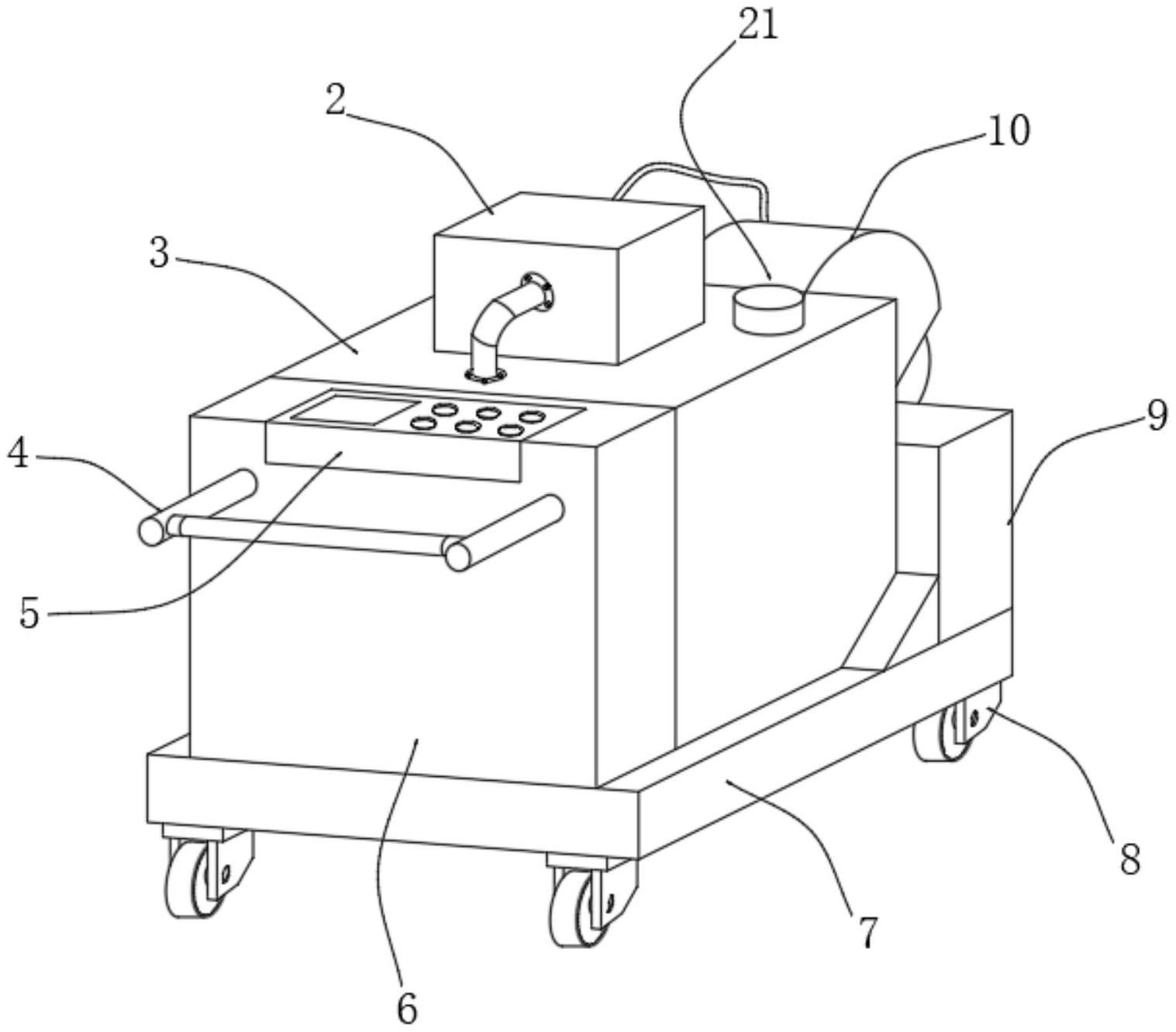

1.一种道桥施工地面切缝装置，包括蓄水箱体(3)和金属底座(7)，其特征在于，所述蓄水箱体(3)安装固定在金属底座(7)的上端位置上，所述金属底座(7)的下端设置有转动万向轮(8)，所述蓄水箱体(3)的前端设置有切缝移动器(9)，所述切缝移动器(9)的前端设置有移动切缝器(10)，所述蓄水箱体(3)的后端设置有蓄电箱体(6)，所述蓄电箱体(6)的后端设置有操作握柄(4)，所述蓄电箱体(6)的上端设置有控制面板(5)，所述蓄水箱体(3)的上端设置有防尘输送器(2)，所述防尘输送器(2)、切缝移动器(9)、移动切缝器(10)通过控制面板(5)与蓄电箱体(6)电性连接。

2.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述防尘输送器(2)包括连接软管(21)、输送泵体(22)、抽取管道(23)和连接弯管(24)，所述输送泵体(22)的前端设置有连接软管(21)，所述输送泵体(22)的后端设置有连接弯管(24)，所述连接弯管(24)的下端设置有抽取管道(23)，所述抽取管道(23)通过连接弯管(24)套接在蓄水箱体(3)上，所述连接软管(21)连接在移动切缝器(10)上。

3.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述移动切缝器(10)包括固定连接板(101)、切缝电机(102)、切割刀片(103)、防尘罩壳(104)和注水管头(105)，所述防尘罩壳(104)的后端设置有固定连接板(101)，所述防尘罩壳(104)的外端设置有切缝电机(102)，所述切缝电机(102)的输出轴位于防尘罩壳(104)的内部设置有切割刀片(103)，所述切缝电机(102)的外侧位于防尘罩壳(104)上设置有注水管头(105)，所述固定连接板(101)连接在切缝移动器(9)上。

4.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述切缝移动器(9)包括加强连接块(91)、限位固定座(92)、伺服电机(93)、直线丝杠机体(94)和丝杠滑块(95)，所述限位固定座(92)的后端两侧设置有加强连接块(91)，所述限位固定座(92)的前端内侧设置有直线丝杠机体(94)，所述直线丝杠机体(94)的上端设置有伺服电机(93)，所述直线丝杠机体(94)的前端设置有丝杠滑块(95)，所述丝杠滑块(95)的前端设置有连接面板(96)，所述连接面板(96)连接在移动切缝器(10)上，所述限位固定座(92)和加强连接块(91)连接在金属底座(7)上。

5.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述操作握柄(4)包括防滑胶套(41)、焊接立杆(42)和金属握杆(43)，所述金属握杆(43)的周侧设置有防滑胶套(41)，所述金属握杆(43)的两端设置有焊接立杆(42)，所述焊接立杆(42)连接在蓄电箱体(6)上。

6.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述切缝移动器(9)和移动切缝器(10)通过螺钉固定连接，且所述切缝移动器(9)和移动切缝器(10)的连接处设置有密封胶垫。

7.根据权利要求1所述的一种道桥施工地面切缝装置，其特征在于，所述蓄水箱体(3)的上端通孔处设置有箱盖。

技术总结
本技术公开了一种道桥施工地面切缝装置，包括蓄水箱体和金属底座，所述蓄水箱体安装固定在金属底座的上端位置上，所述金属底座的下端设置有转动万向轮，所述蓄水箱体的前端设置有切缝移动器，所述切缝移动器的前端设置有移动切缝器，所述蓄水箱体的后端设置有蓄电箱体，所述蓄电箱体的后端设置有操作握柄，所述蓄电箱体的上端设置有控制面板，所述蓄水箱体的上端设置有防尘输送器，所述防尘输送器、切缝移动器、移动切缝器通过控制面板与蓄电箱体电性连接。本技术公开的道桥施工地面切缝装置具有相对应移动切割，从而避免折断损坏，有效提高整体使用寿命的技术效果。

技术研发人员：詹长鑫
受保护的技术使用者：安徽工业大学
技术研发日：20221226
