一种平整度检测装置的制作方法

本技术属于道路检测，尤其涉及一种平整度检测装置。

背景技术：

1、路面平整度指的是路表面纵向的凹凸量的偏差值，路面平整度是路面评价及路面施工验收中的一个重要指标，主要反映的是路面纵断面剖面曲线的平整性，当路面纵断面剖面曲线相对平滑时，则表示路面相对平整，或平整度相对好，反之则表示平整度相对差，好的路面则要求路面平整度也要好。目前，路面平整度常用直尺方法检测，直尺方法是传统的路面平整度检测方法，该检测法适用于测定压实成型的路面各层表面的平整度，但需要人员反复移动设备进行计算测量，因此该方法存在检测效率低的缺陷。

技术实现思路

1、为解决上述技术问题，本实用新型提供了一种平整度检测装置，可以解决现有技术路面平整度检测效率低的问题。

2、本实用新型通过以下技术方案得以实现。

3、本实用新型提供的一种平整度检测装置，包括承载板、检测机构和清洁结构，所述检测机构与清洁结构均设置在承载板上，所述检测机构包括检测器、处理器和电池，所述清洁结构包括连接杆a和清洁器，所述清洁结构通过连接杆a与承载板连接。

4、优选地，所述检测器包括感应器、牵引绳、连接杆b和滚轮，所述感应器置于外壳内部，所述外壳置于承载板上，所述牵引绳一端通过弹性件a与感应器连接，牵引绳另一端与连接杆b的一端连接，所述连接杆b的另一端与滚轮连接。

5、优选地，所述连接杆a内设置有滑槽，所述清洁器上设置有连接杆c，连接杆c的一端伸入滑槽内滑动连接，所述连接杆c上设置弹性件b。

6、优选地，所述连接杆b一端呈匚形，连接杆b另一端设置有凹槽a，牵引绳与凹槽a连接，连接杆b另一端连接螺母a。

7、优选地，所述清洁器呈弧形，清洁器底部设置有刷毛。

8、优选地，所述承载板一侧设置有把手，承载板上设置有通孔a和通孔b，承载板底部设置有滑轮。

9、优选地，所述连接杆a通过通孔b贯穿承载板，所述连接杆a的一端设置螺母b。

10、优选地，所述承载板底部设置有连接杆d，所述连接杆d与连接杆b铰接。

11、本实用新型的有益效果在于：

12、本实用新型通过设置多个检测器，进而检测路面平整度情况；通过设置的清洁结构，能够在装置行进过程中清除路面上的杂物，进而提高检测的精准度；通过处理器的分析感应器收集到的数据，从而生成线性/曲线图表，以便工程人员能够直观了解路面平整度的情况。本实用新型操作简单，适用于路面等平面的平整度检测，本检测装置单人即可操作，将装置沿着检测路面推动即可，有效提高了路面平整度的检测效率。

技术特征：

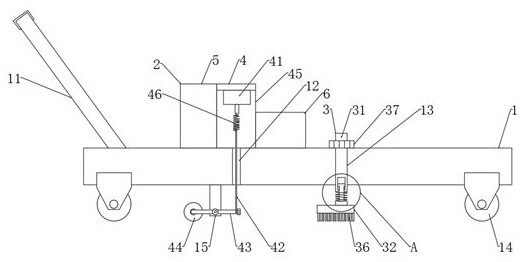

1.一种平整度检测装置，其特征在于：包括承载板（1）、检测机构（2）和清洁结构（3），所述检测机构（2）与清洁结构（3）均设置在承载板（1）上，所述检测机构（2）包括检测器（4）、处理器（5）和电池（6），所述清洁结构（3）包括连接杆a（31）和清洁器（32），所述清洁结构（3）通过连接杆a（31）与承载板（1）连接；

2.如权利要求1所述的一种平整度检测装置，其特征在于：所述检测器（4）包括感应器（41）、牵引绳（42）、连接杆b（43）和滚轮（44），所述感应器（41）置于外壳（45）内部，所述外壳（45）置于承载板（1）上，所述牵引绳（42）一端通过弹性件a（46）与感应器（41）连接，牵引绳（42）另一端与连接杆b（43）的一端连接，所述连接杆b（43）的另一端与滚轮（44）连接。

3.如权利要求2所述的一种平整度检测装置，其特征在于：所述连接杆b（43）一端呈匚形，连接杆b（43）另一端设置有凹槽a（47），牵引绳（42）与凹槽a（47）连接，连接杆b（43）另一端连接螺母a（48）。

4.如权利要求1所述的一种平整度检测装置，其特征在于：所述承载板（1）一侧设置有把手（11），承载板（1）上设置有通孔a（12）和通孔b（13），承载板（1）底部设置有滑轮（14）。

5.如权利要求1所述的一种平整度检测装置，其特征在于：所述连接杆a（31）通过通孔b（13）贯穿承载板（1），所述连接杆a（31）的一端设置螺母b（37）。

6.如权利要求1所述的一种平整度检测装置，其特征在于：所述承载板（1）底部设置有连接杆d（15），所述连接杆d（15）与连接杆b（43）铰接。

技术总结
本技术公开了一种平整度检测装置，包括承载板、检测机构和清洁结构，所述检测机构与清洁结构均设置在承载板上，所述检测机构包括检测器、处理器和电池，所述清洁结构包括连接杆A和清洁器，所述清洁结构通过连接杆A与承载板连接。本技术通过设置多个检测器，进而检测路面平整度情况；通过设置的清洁结构，能够在装置行进过程中清除路面上的杂物，进而提高检测的精准度；通过处理器的分析感应器收集到的数据，从而生成线性/曲线图表，以便工程人员能够直观了解路面平整度的情况。本技术操作简单，适用于路面等平面的平整度检测。

技术研发人员：陈积粮,翟华军,段平,陈晓明,薛日全
受保护的技术使用者：中国水利水电第九工程局有限公司
技术研发日：20230216
技术公布日：2024/3/27
