一种桥梁排水处理装置的制作方法

本技术涉及桥梁排水，具体为一种桥梁排水处理装置。

背景技术：

1、桥梁排水是为了迅速的排除桥面积水，防止雨水积滞于桥面并渗入梁体而影响桥梁的耐久性，桥梁在施工时，必须设置桥梁排水处理装置，以便于在雨季、洪水等自然灾害和城市建设中，及时排除积水，确保交通运输畅通和预防水灾事故，同时桥梁排水装置也能够处理污水，提高对环境的保护。然而目前的桥梁排水处理装置依然存在以下不足：

2、如申请号为202320859627.7的专利文件公开了一种桥梁排水装置。该桥梁排水装置，其解决了雨水和杂物将会流至泄水排放管时，排放管内部容易出现堵塞的现象，从而提高了桥梁排水装置的实用性，便于推广使用，但其不便于对内部进行清理或处理，长时间使用后会对排水效果产生影响。

3、于是，有鉴于此，针对现有的结构不足予以研究改良，提出一种桥梁排水处理装置。

技术实现思路

1、本实用新型的目的在于提供一种桥梁排水处理装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种桥梁排水处理装置，包括下水管和过滤组件，所述下水管为一体成型的钢制结构，所述过滤组件设置于下水管上侧，且过滤组件包括下水槽、搭件框、固定框、过滤槽、漏水孔、卡接挡板和下水口，所述下水槽设置于下水管上表面，且下水管对称设置下水槽下表面两侧，所述下水槽内表面上端安装有搭件框，且搭件框上表面设置有固定框，所述固定框下表面安装有过滤槽，且过滤槽表面开设有漏水孔，所述下水槽内侧上端卡合连接有卡接挡板，且卡接挡板上表面开设有下水口。

3、进一步的，所述下水管输出端安装有粉碎箱，且粉碎箱对称设置有两组。

4、进一步的，所述粉碎箱为一体成型的钢制结构，且粉碎箱内部设置有用于防止堵塞的粉碎组件。

5、进一步的，所述粉碎组件包括粉碎腔、高速电机、连动轴和粉碎刀具，且粉碎腔设置于粉碎箱内部，所述粉碎腔左侧安装有高速电机，且高速电机输出端通过联轴器连接有连动轴，所述连动轴外表面安装有粉碎刀具。

6、进一步的，所述粉碎箱底部连接有引水管，且引水管外表面设置有固定架。

7、进一步的，所述引水管输出端外侧安装有连接口，且连接口下表面设置有用于筛分泥沙的筛分组件。

8、进一步的，所述筛分组件包括筛分罐、伺服电机和输送绞龙，且筛分罐设置于连接口下表面，所述筛分罐左侧安装有伺服电机，且伺服电机输出端通过联轴器连接有输送绞龙。

9、进一步的，所述筛分组件还包括挤压筛网、泥沙出口和排水管，且输送绞龙外侧安装有挤压筛网，所述筛分罐右侧安装有泥沙出口，且筛分罐下表面左端连接有排水管。

10、本实用新型提供了一种桥梁排水处理装置，具备以下有益效果：

11、1、本实用新型通过设置过滤组件，过滤组件包括下水槽、搭件框、固定框、过滤槽、漏水孔、卡接挡板和下水口，使用时，桥面的积水会通过下水口流入下水槽中，塑料袋等较大的垃圾会被卡接挡板挡住，积水紧接着会通过漏水孔流入下水槽内侧底部，过滤槽会将较大的石子、树叶等杂质拦截过滤，长时间使用后，可将卡接挡板拆下，抬出过滤槽进行清理，再将过滤槽通过固定框搭在搭件框上，再通过卡接挡板与下水槽内侧的卡合连接，将卡接挡板安装在下水槽内侧上端，从而使得该装置可对较大的垃圾、杂质等进行过滤，防止受到堵塞，避免影响该装置的正常排水。

12、2、本实用新型通过设置粉碎组件和筛分组件，粉碎组件包括粉碎腔、高速电机、连动轴和粉碎刀具，筛分组件包括筛分罐、伺服电机和输送绞龙，筛分组件还包括挤压筛网、泥沙出口和排水管，使用时，启动高速电机，使高速电机带动连动轴转动，进一步通过连动轴带动粉碎刀具高速转动，水流入粉碎腔内部后，高速转动的粉碎刀具会将水中结块的泥沙打散或将小树叶等杂质搅碎，混合着粉碎杂质的水由引水管通过连接口进入筛分罐内侧挤压筛网中，同时启动伺服电机，使伺服电机带动输送绞龙转动，由于输送绞龙和挤压筛网的挤压，水流入筛分罐内后通过排水管排出，剩下的泥沙、碎叶等杂质则通过泥沙出口排出进行处理，从而使得该装置可对水中的杂质进行破碎并分离，提高水的过滤效果，避免在排水时对环境造成较大的影响。

技术特征：

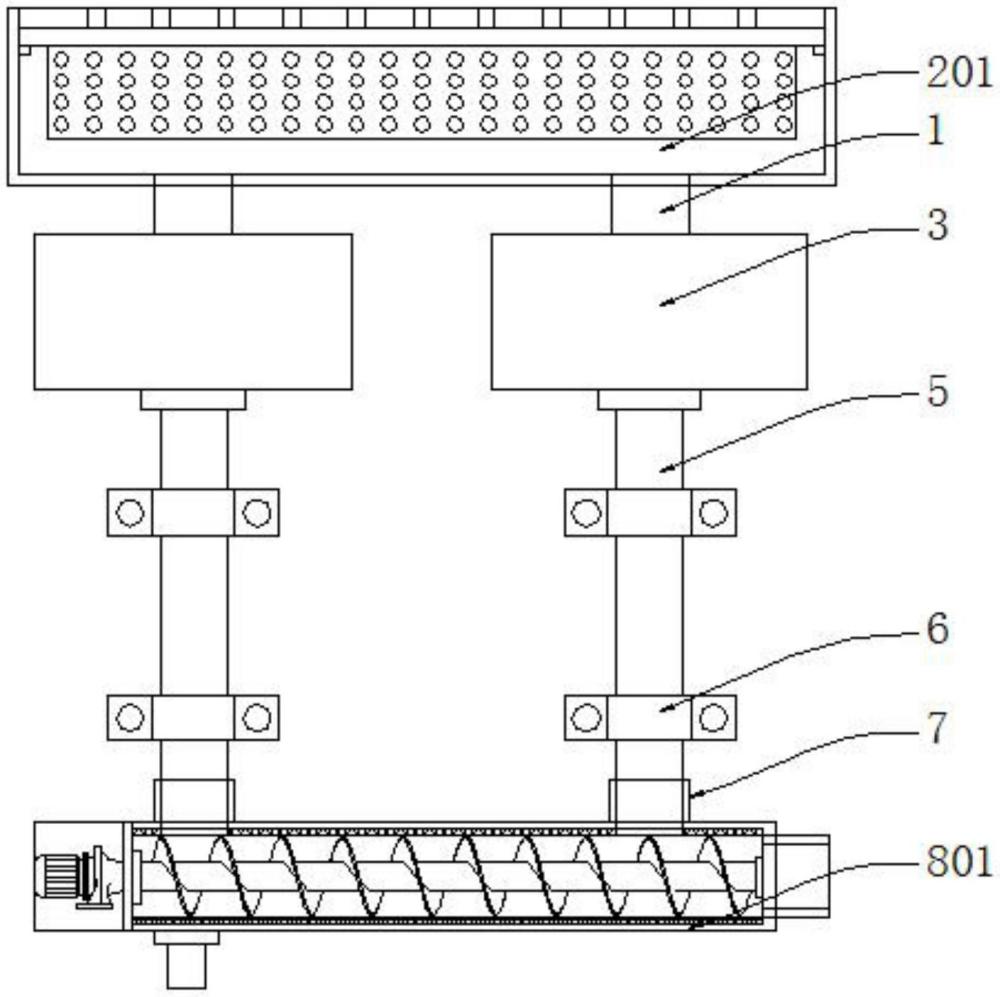

1.一种桥梁排水处理装置，包括下水管(1)和过滤组件(2)，其特征在于：所述下水管(1)为一体成型的钢制结构，所述过滤组件(2)设置于下水管(1)上侧，且过滤组件(2)包括下水槽(201)、搭件框(202)、固定框(203)、过滤槽(204)、漏水孔(205)、卡接挡板(206)和下水口(207)，所述下水槽(201)设置于下水管(1)上表面，且下水管(1)对称设置下水槽(201)下表面两侧，所述下水槽(201)内表面上端安装有搭件框(202)，且搭件框(202)上表面设置有固定框(203)，所述固定框(203)下表面安装有过滤槽(204)，且过滤槽(204)表面开设有漏水孔(205)，所述下水槽(201)内侧上端卡合连接有卡接挡板(206)，且卡接挡板(206)上表面开设有下水口(207)。

2.根据权利要求1所述的一种桥梁排水处理装置，其特征在于，所述下水管(1)输出端安装有粉碎箱(3)，且粉碎箱(3)对称设置有两组。

3.根据权利要求2所述的一种桥梁排水处理装置，其特征在于，所述粉碎箱(3)为一体成型的钢制结构，且粉碎箱(3)内部设置有用于防止堵塞的粉碎组件(4)。

4.根据权利要求3所述的一种桥梁排水处理装置，其特征在于，所述粉碎组件(4)包括粉碎腔(401)、高速电机(402)、连动轴(403)和粉碎刀具(404)，且粉碎腔(401)设置于粉碎箱(3)内部，所述粉碎腔(401)左侧安装有高速电机(402)，且高速电机(402)输出端通过联轴器连接有连动轴(403)，所述连动轴(403)外表面安装有粉碎刀具(404)。

5.根据权利要求2所述的一种桥梁排水处理装置，其特征在于，所述粉碎箱(3)底部连接有引水管(5)，且引水管(5)外表面设置有固定架(6)。

6.根据权利要求5所述的一种桥梁排水处理装置，其特征在于，所述引水管(5)输出端外侧安装有连接口(7)，且连接口(7)下表面设置有用于筛分泥沙的筛分组件(8)。

7.根据权利要求6所述的一种桥梁排水处理装置，其特征在于，所述筛分组件(8)包括筛分罐(801)、伺服电机(802)和输送绞龙(803)，且筛分罐(801)设置于连接口(7)下表面，所述筛分罐(801)左侧安装有伺服电机(802)，且伺服电机(802)输出端通过联轴器连接有输送绞龙(803)。

8.根据权利要求7所述的一种桥梁排水处理装置，其特征在于，所述筛分组件(8)还包括挤压筛网(804)、泥沙出口(805)和排水管(806)，且输送绞龙(803)外侧安装有挤压筛网(804)，所述筛分罐(801)右侧安装有泥沙出口(805)，且筛分罐(801)下表面左端连接有排水管(806)。

技术总结
本技术公开了一种桥梁排水处理装置，涉及桥梁排水技术领域，包括下水管和过滤组件，所述下水管为一体成型的钢制结构，所述过滤组件设置于下水管上侧，且过滤组件包括下水槽、搭件框、固定框、过滤槽、漏水孔、卡接挡板和下水口，所述下水槽设置于下水管上表面，且下水管对称设置下水槽下表面两侧，所述下水槽内表面上端安装有搭件框，且搭件框上表面设置有固定框。该桥梁排水处理装置，通过过滤组件使得该装置可对较大的垃圾、杂质等进行过滤，防止受到堵塞，避免影响该装置的正常排水，通过粉碎组件和筛分组件使得该装置可对水中的杂质进行破碎并分离，提高水的过滤效果，避免在排水时对环境造成较大的影响。

技术研发人员：刘新维,蒋秋谨,薛岩
受保护的技术使用者：辽宁省路桥建设集团有限公司
技术研发日：20231122
技术公布日：2024/6/18
