一种可移动式光伏玻璃生产用工作台的制作方法

本技术涉及工作台，具体为一种可移动式光伏玻璃生产用工作台。

背景技术：

1、光伏玻璃是太阳能电池组件之一，也叫tco玻璃，是通过物理或化学镀膜方法在玻璃上均匀的镀上一层透明的导电氧化物薄膜(transparent conductiveoxide)形成可以供太阳能电池使用的组件，对于太阳能电池来说，由于中间半导体层几乎没有横向导电性能，因此必须使用tco玻璃有效收集电池的电流，同时tco薄膜具有高透和减反射的功能让大部分光进入吸收层；在光伏玻璃生产的过程中需要使用工作台放置光伏玻璃，对光伏玻璃进行加工。

2、现有技术存在以下问题：

3、1、在对光伏玻璃进行加工处理的过程中需要对光伏玻璃进行旋转、移动，在现有可移动式光伏玻璃生产用工作台旋转光伏玻璃时十分的不便，在旋转时容易造成光伏玻璃划伤并且需要多个操作人员配合，增加了操作人员的劳动强度；

4、2、现有可移动式光伏玻璃生产用工作台不能根据需要的高度进行升降，使得操作人员在搬运光伏玻璃上工作台时十分的费力，非常影响操作效率。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种可移动式光伏玻璃生产用工作台，解决了现今存在的旋转光伏玻璃不便与不能进行升降的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可移动式光伏玻璃生产用工作台，包括第一台面，所述第一台面的顶部的两端均设置有滑块，所述第一台面顶部的中部设置有轴承，所述轴承的顶部设置有第二台面，所述第一台面底部的中部设置有设备盒，所述设备盒的内部设置有双出轴电机，所述第一台面底部的两端均设置有固定腿，所述固定腿的底部均设置有活动腿，所述活动腿底部的两端均设置有万向轮，所述双出轴电机的两端均设置有第一锥齿轮，所述第一锥齿轮的一侧均设置有第二锥齿轮，所述第二锥齿轮的底部均设置有螺纹杆，所述滑块的底部设置有滑槽，所述第二台面的一端设置有第一卡栓，所述第一卡栓的顶部设置有第一卡槽，所述活动腿的内部设置有螺纹孔，所述第一台面的一端设置有第二卡槽，所述第二卡槽的一侧设置有第二卡栓，所述第二卡栓的中部设置有弹簧，所述弹簧的一端设置有挡块。

3、作为本实用新型的一种优选技术方案，所述第二台面通过轴承与第一台面转动连接，所述第二台面通过滑块与滑槽滑动连接，所述滑槽呈首尾相接的环形。

4、作为本实用新型的一种优选技术方案，所述固定腿固定安装在第一台面底部的两端且呈对称分布，所述万向轮固定安装在活动腿底部的两端且呈对称分布。

5、作为本实用新型的一种优选技术方案，所述两个第一锥齿轮分别与两个第二锥齿轮啮合连接，所述螺纹杆通过第一锥齿轮和第二锥齿轮与双出轴电机传动连接。

6、作为本实用新型的一种优选技术方案，所述螺纹孔贯穿设置在活动腿的内部，所述第一螺纹杆通过螺纹孔与活动腿活动连接，所述第一卡栓与第一卡槽活动连接。

7、作为本实用新型的一种优选技术方案，所述挡块与第二卡栓固定连接，所述挡块设置有两组且沿第二卡栓对称分布。

8、作为本实用新型的一种优选技术方案，所述弹簧活动安装在第二卡栓的中部，所述第二卡栓与第二卡槽活动连接。

9、与现有技术相比，本实用新型提供了一种可移动式光伏玻璃生产用工作台，具备以下有益效果：

10、1、该一种可移动式光伏玻璃生产用工作台，通过向外拉动第二卡栓将第二卡栓拉出第二卡槽，第一卡栓会自动掉落下来，紧接着推动第二台面，使第二台面跟随轴承转动而旋转，第二台面旋转的同时带动滑块在第一台面上的滑槽内滑动，避免第二台面发生侧翻加强第二台面的稳定性，从而使第二台面可以快速稳定的带动光伏玻璃旋转，避免玻璃划伤并减少操作人员的劳动量，在不需要第二台面旋转时，将第一卡栓向第一卡槽内推动，当第一卡栓到达第一卡槽内时，正好第二卡槽也到了第二卡栓的位置，弹簧通过弹力推动挡块将第二卡栓推入第二卡槽内固定，从而限制住第一卡栓的移动，使第一卡栓牢牢的固定住第二台面阻挡其旋转，从而可以快速的进行旋转与固定间的切换，有非常强的实用性。

11、2、该一种可移动式光伏玻璃生产用工作台，在搬运与加工光伏玻璃时，通过启动设备盒内的双出轴电机转动，双出轴电机转动带动两端的第一锥齿轮转动，第一锥齿轮转动带动第二锥齿轮旋转，第二锥齿轮旋转带动螺纹杆在活动腿内部的螺纹孔内旋转，从而使设备可以进行升降调节，使得在向工作台上上下搬运光伏玻璃时可以降低工作台的高度，加工时可以根据操作人员的身高将工作台的高度升高，从而减少操作人员的劳动强度，提高工作效率，在需要对工作台进行移动时，推动第一台面使万向轮滚动从而使工作台进行移动，操作十分的便捷。

技术特征：

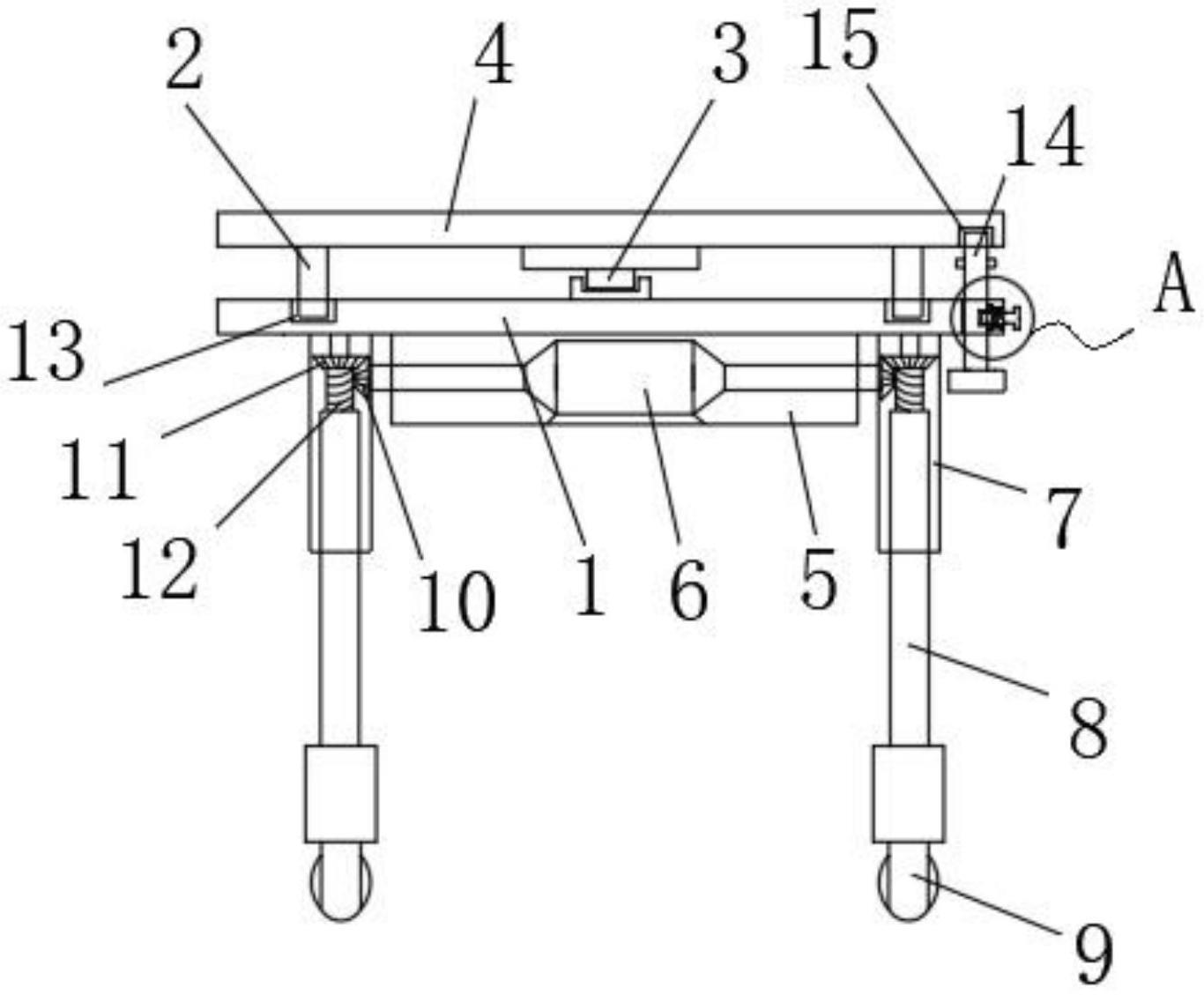

1.一种可移动式光伏玻璃生产用工作台，其特征在于：包括第一台面(1)，所述第一台面(1)的顶部的两端均设置有滑块(2)，所述第一台面(1)顶部的中部设置有轴承(3)，所述轴承(3)的顶部设置有第二台面(4)，所述第一台面(1)底部的中部设置有设备盒(5)，所述设备盒(5)的内部设置有双出轴电机(6)，所述第一台面(1)底部的两端均设置有固定腿(7)，所述固定腿(7)的底部均设置有活动腿(8)，所述活动腿(8)底部的两端均设置有万向轮(9)，所述双出轴电机(6)的两端均设置有第一锥齿轮(10)，所述第一锥齿轮(10)的一侧均设置有第二锥齿轮(11)，所述第二锥齿轮(11)的底部均设置有螺纹杆(12)，所述滑块(2)的底部设置有滑槽(13)，所述第二台面(4)的一端设置有第一卡栓(14)，所述第一卡栓(14)的顶部设置有第一卡槽(15)，所述活动腿(8)的内部设置有螺纹孔(16)，所述第一台面(1)的一端设置有第二卡槽(17)，所述第二卡槽(17)的一侧设置有第二卡栓(18)，所述第二卡栓(18)的中部设置有弹簧(19)，所述弹簧(19)的一端设置有挡块(20)。

2.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述第二台面(4)通过轴承(3)与第一台面(1)转动连接，所述第二台面(4)通过滑块(2)与滑槽(13)滑动连接，所述滑槽(13)呈首尾相接的环形。

3.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述固定腿(7)固定安装在第一台面(1)底部的两端且呈对称分布，所述万向轮(9)固定安装在活动腿(8)底部的两端且呈对称分布。

4.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述两个第一锥齿轮(10)分别与两个第二锥齿轮(11)啮合连接，所述螺纹杆(12)通过第一锥齿轮(10)和第二锥齿轮(11)与双出轴电机(6)传动连接。

5.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述螺纹孔(16)贯穿设置在活动腿(8)的内部，所述螺纹杆(12)通过螺纹孔(16)与活动腿(8)活动连接，所述第一卡栓(14)与第一卡槽(15)活动连接。

6.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述挡块(20)与第二卡栓(18)固定连接，所述挡块(20)设置有两组且沿第二卡栓(18)对称分布。

7.根据权利要求1所述的一种可移动式光伏玻璃生产用工作台，其特征在于：所述弹簧(19)活动安装在第二卡栓(18)的中部，所述第二卡栓(18)与第二卡槽(17)活动连接。

技术总结
本技术属于工作台技术领域，尤其为一种可移动式光伏玻璃生产用工作台，包括第一台面，第一台面的顶部的两端均设置有滑块，第一台面顶部的中部设置有轴承，轴承的顶部设置有第二台面，第一台面底部的中部设置有设备盒，设备盒的内部设置有双出轴电机，第一台面底部的两端均设置有固定腿，固定腿的底部均设置有活动腿，活动腿底部的两端均设置有万向轮，双出轴电机的两端均设置有第一锥齿轮，第一锥齿轮的一侧均设置有第二锥齿轮，第二锥齿轮的底部均设置有螺纹杆，滑块的底部设置有滑槽，第二台面的一端设置有第一卡栓。本技术通过旋转第二台面以及活动腿的升降，可以达到减少操作人员的劳动量与提高工作效率的效果。

技术研发人员：高晟
受保护的技术使用者：扬州明晟新能源科技有限公司
技术研发日：20220908
技术公布日：2024/1/13
