一种可快速调节的电子零件加工用夹具的制作方法

本技术涉及电子零件加工，具体为一种可快速调节的电子零件加工用夹具。

背景技术：

1、电子零件常指电器、无线电、仪表等工业的某些零件，包括：电阻、电容、电感、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电子显示器件、电源、开关、微特电机、电子变压器、集成电路等，电子零件在进行加工的过程中需要使用到夹具对零件本体进行夹持固定。

2、专利申请公布号cn215146901u的实用新型专利公开了一种零件加工用夹具，包括基板；装配槽，所述装配槽开设在所述基板的顶部；环形固定板，所述环形固定板固定安装在所述装配槽的底部内壁上；环形齿，所述环形齿转动安装在所述环形固定板上；环形齿条，所述环形齿条固定安装在所述环形齿上；多个夹持组件，多个所述夹持组件均设置在所述装配槽内，所述夹持组件包括夹持块，所述夹持块滑动安装在所述环形固定板上；安装孔，所述安装孔开设在所述装配槽的一侧内壁上。本实用新型提供的零件加工用夹具具有固定效果好、保障了加工后零件的质量，同时适用于对不同大小的零件进行固定、实用性高的优点。

3、但是上述装置在实际使用时仍旧存在一些缺点，较为明显的就是当对零件进行夹持固定后不方便对零件进行高度调节，无法使夹持后的零件升高或降低，这样不方便对不同高度的电子零件进行加工，同时不方便对电子零件的加工角度进行调节，这样不方便快速旋转零件的加工角度，从而影响电子零件的加工效率。

4、因此，发明一种可快速调节的电子零件加工用夹具来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于提供一种可快速调节的电子零件加工用夹具，具备方便对零件的夹持高度进行调节，可以对不同高度的零件进行加工，方便调节零件加工角度，提高加工效率的优点，解决了不方便对零件进行高度调节，不方便对不同高度的电子零件进行加工，不方便对电子零件的加工角度进行调节的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可快速调节的电子零件加工用夹具，包括底座板，所述底座板顶部的四角均通过螺栓连接有电动推杆，所述电动推杆的顶部通过螺栓连接有连接板，左右两个连接板之间通过螺栓连接有旋转机构，所述旋转机构的顶部通过螺栓连接有驱动机构，所述驱动机构的前后两侧均通过螺栓连接有导向滑杆，前后两个导向滑杆的表面均滑动连接有支撑板，所述支撑板的顶部通过螺栓连接有夹持机构。

3、优选的，所述驱动机构包括安装板，所述安装板顶部的中部开设有安装槽，所述安装板的右侧通过螺栓连接有驱动电机，所述驱动电机的输出轴贯穿至安装槽的内腔并固定连接螺纹杆，所述螺纹杆表面的左右两侧分别与左右两个夹持机构螺纹套设连接。

4、优选的，所述螺纹杆表面的左右两侧分别开设有左旋螺纹和右旋螺纹，所述螺纹杆的左侧与安装槽内腔的左侧通过轴承活动连接。

5、优选的，所述旋转机构包括底座箱，所述底座箱内腔的右侧焊接有固定竖板，所述固定竖板的右侧通过螺栓连接有旋转电机，所述旋转电机的输出轴贯穿至固定竖板的左侧并固定套设有主动锥齿轮，所述底座箱的顶部通过轴承贯穿活动连接有转板，所述转板的底部固定套设有从动锥齿轮，所述主动锥齿轮和从动锥齿轮之间相互啮合，所述旋转电机的旋转角度为0-360°。

6、优选的，所述夹持机构包括放置板，左右两个放置板相反的一侧均贯穿螺纹连接有夹持螺杆，左右两个夹持螺杆相对的一侧均活动连接有夹持板，所述夹持板远离夹持螺杆的一侧胶粘有防滑橡胶板，所述放置板底部的中部焊接有活动板。

7、优选的，所述底座板左侧的前侧通过螺栓连接有控制器，所述控制器的输出端分别与旋转机构、驱动机构和电动推杆的输入端电性连接。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型通过底座板、电动推杆、螺纹杆、驱动电机、转板、从动锥齿轮、主动锥齿轮、旋转电机、夹持螺杆和夹持板的配合使用，具备方便对零件的夹持高度进行调节，可以对不同高度的零件进行加工，方便调节零件加工角度，提高加工效率的优点，值得推广。

技术特征：

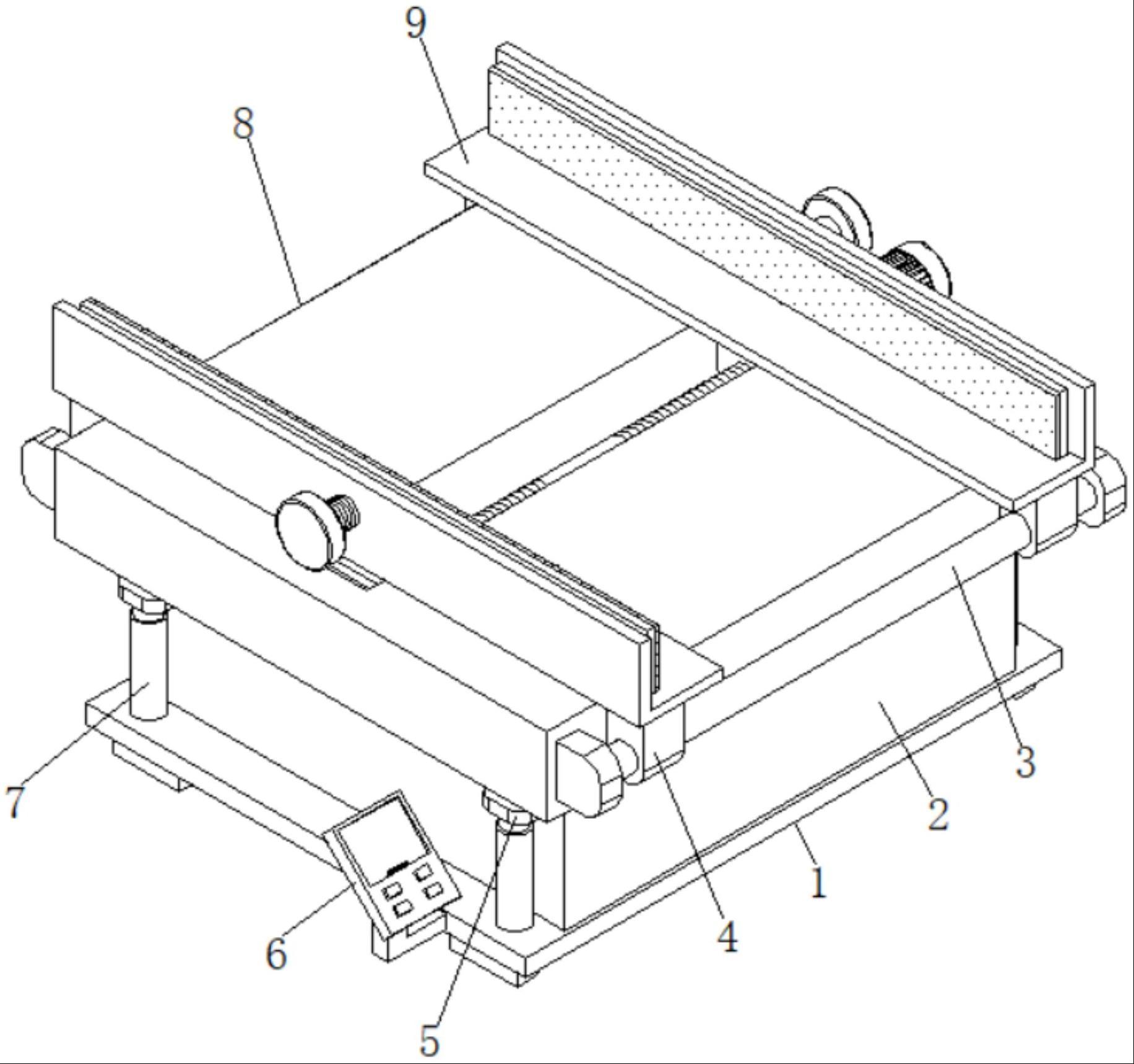

1.一种可快速调节的电子零件加工用夹具，包括底座板(1)，其特征在于：所述底座板(1)顶部的四角均通过螺栓连接有电动推杆(7)，所述电动推杆(7)的顶部通过螺栓连接有连接板(5)，左右两个连接板(5)之间通过螺栓连接有旋转机构(2)，所述旋转机构(2)的顶部通过螺栓连接有驱动机构(8)，所述驱动机构(8)的前后两侧均通过螺栓连接有导向滑杆(3)，前后两个导向滑杆(3)的表面均滑动连接有支撑板(4)，所述支撑板(4)的顶部通过螺栓连接有夹持机构(9)。

2.根据权利要求1所述的一种可快速调节的电子零件加工用夹具，其特征在于：所述驱动机构(8)包括安装板(12)，所述安装板(12)顶部的中部开设有安装槽(10)，所述安装板(12)的右侧通过螺栓连接有驱动电机(13)，所述驱动电机(13)的输出轴贯穿至安装槽(10)的内腔并固定连接螺纹杆(11)，所述螺纹杆(11)表面的左右两侧分别与左右两个夹持机构(9)螺纹套设连接。

3.根据权利要求2所述的一种可快速调节的电子零件加工用夹具，其特征在于：所述螺纹杆(11)表面的左右两侧分别开设有左旋螺纹和右旋螺纹，所述螺纹杆(11)的左侧与安装槽(10)内腔的左侧通过轴承活动连接。

4.根据权利要求1所述的一种可快速调节的电子零件加工用夹具，其特征在于：所述旋转机构(2)包括底座箱(15)，所述底座箱(15)内腔的右侧焊接有固定竖板(18)，所述固定竖板(18)的右侧通过螺栓连接有旋转电机(19)，所述旋转电机(19)的输出轴贯穿至固定竖板(18)的左侧并固定套设有主动锥齿轮(17)，所述底座箱(15)的顶部通过轴承贯穿活动连接有转板(14)，所述转板(14)的底部固定套设有从动锥齿轮(16)，所述主动锥齿轮(17)和从动锥齿轮(16)之间相互啮合，所述旋转电机(19)的旋转角度为0-360°。

5.根据权利要求1所述的一种可快速调节的电子零件加工用夹具，其特征在于：所述夹持机构(9)包括放置板(20)，左右两个放置板(20)相反的一侧均贯穿螺纹连接有夹持螺杆(23)，左右两个夹持螺杆(23)相对的一侧均活动连接有夹持板(24)，所述夹持板(24)远离夹持螺杆(23)的一侧胶粘有防滑橡胶板(22)，所述放置板(20)底部的中部焊接有活动板(21)。

6.根据权利要求1所述的一种可快速调节的电子零件加工用夹具，其特征在于：所述底座板(1)左侧的前侧通过螺栓连接有控制器(6)，所述控制器(6)的输出端分别与旋转机构(2)、驱动机构(8)和电动推杆(7)的输入端电性连接。

技术总结
本技术公开了一种可快速调节的电子零件加工用夹具，包括底座板，所述底座板顶部的四角均通过螺栓连接有电动推杆，所述电动推杆的顶部通过螺栓连接有连接板，左右两个连接板之间通过螺栓连接有旋转机构，所述旋转机构的顶部通过螺栓连接有驱动机构，所述驱动机构的前后两侧均通过螺栓连接有导向滑杆，所述支撑板的顶部通过螺栓连接有夹持机构。本技术通过底座板、电动推杆、螺纹杆、驱动电机、转板、从动锥齿轮、主动锥齿轮、旋转电机、夹持螺杆和夹持板的配合使用，具备方便对零件的夹持高度进行调节，可以对不同高度的零件进行加工，方便调节零件加工角度，提高加工效率的优点。

技术研发人员：杨德强
受保护的技术使用者：昆山康恒正精密机械有限公司
技术研发日：20221018
技术公布日：2024/1/11
