一种三角头的冲击钻钻头的制作方法

文档序号:32998205发布日期:2023-01-18 00:34阅读:105来源:国知局
一种三角头的冲击钻钻头的制作方法

1.本实用新型涉及冲击钻钻头技术领域,尤其涉及一种三角头的冲击钻钻头。


背景技术:

2.冲击钻依靠旋转和冲击来工作,但是冲击钻是利用内轴上的齿轮相互跳动来实现冲击效果,但是单一的冲击是非常轻微的,它也可以钻钢筋混泥土,但是效果不佳,冲击钻适用于对混凝土地板、墙壁、砖块,石料,木板和多层材料上进行冲击打孔,另外还可以在木材、金属、陶瓷和塑料上进行钻孔和攻牙;
3.经研究发现,现有的冲击钻钻头存在以下不足之处:
4.由于现有的冲击钻需要在多种情况下进行冲击打孔和钻孔作业,由于材质的不同,冲击钻的钻头由于本身材质硬度的影响,在作用于较为坚硬物体时容易折损,导致钻头的使用寿命容易受到影响;
5.此外,冲击钻是利用内轴上的齿轮相互跳动来实现冲击效果,但是单一的冲击是非常轻微的,现有的冲击钻的钻头为了旋转钻孔,前端较为扁平,导致其在作用于较为坚硬物体时,效果较差;
6.并且现有的冲击钻在冲击时,冲击钻的钻头钻入物体的内部时会产生粉末,有些粉末只能够从钻头的底部导出,还有大部分的粉末残留在打出的孔洞内,孔洞内残留的粉末会带来冲击阻力,并且不利于观察孔洞的成型情况。


技术实现要素:

7.本实用新型的目的是为了解决上述背景技术中存在的问题,而提出的一种三角头的冲击钻钻头。
8.为了实现上述目的,本实用新型采用了如下技术方案:
9.一种三角头的冲击钻钻头,包括冲击钻杆、衔接段和固定插杆;
10.冲击钻杆的上端部设置有螺旋段,位于冲击钻杆的顶部设置有钻头,并且冲击钻杆位于钻头的表面开设有导槽,此外冲击钻杆的底部设置有衔接段,此外冲击钻杆位于衔接段的下端处设置有固定插杆,位于固定插杆的底部表面开设有卡槽。
11.优选的,所述钻头呈分段式设置,且钻头由上端和下端两部分构成。
12.优选的,所述钻头的上端呈三棱锥状,钻头的下端呈三棱柱状。
13.优选的,所述钻头的上下两端的端面均为等边三角形状。
14.优选的,所述导槽设置有三组,且三组导槽呈长条状设置。
15.优选的,所述三组导槽竖直分布在钻头下端的三处侧面,且导槽位于钻头下端侧面的中间处。
16.优选的,所述导槽的截面呈三角形状,且导槽的上下两端与钻头的上下两端相连通。
17.有益效果:
18.1-钻头呈分段式设置,且钻头由上端和下端两部分构成,钻头的上端较为尖锐,能够穿透物体,钻头的下端表面横截面积较为窄,侧面较为尖锐,便于穿刺入物体,并且呈三棱形能够适应使用的钢材强度,三棱形能够起到加强筋的作用增加钻头的稳定性,提升钻头的使用寿命。
19.2-钻头的上端呈三棱锥状,钻头的下端呈三棱柱状,横截面积和长度一定时,三棱柱状物体纵向支持力最大,横向承受力最小,并且三棱柱的比切削面横截面积小,从而使得冲击钻在冲击时前端三棱柱的冲击力更大,提升冲击钻的冲击力。
20.3-冲击钻杆位于钻头的表面开设有导槽,使得冲击时,从物体上冲击出的粉末能够随着钻头的冲击从竖向长条状的导槽导出,不但可以降低残留粉末带来的冲击阻力,而且便于观察孔洞的成型情况。
附图说明

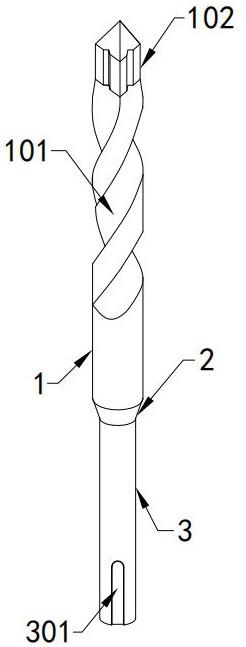

21.图1为本实用新型中整体结构示意图;
22.图2为本实用新型中钻头结构示意图。
23.图例说明:1-冲击钻杆;2-衔接段;3-固定插杆;101-螺旋段;102-钻头;103-导槽;301-卡槽。
具体实施方式
24.参照图1-2
25.实施例一
26.一种三角头的冲击钻钻头,包包括冲击钻杆1、衔接段2和固定插杆3;
27.冲击钻杆1的上端部设置有螺旋段101,位于冲击钻杆1的顶部设置有钻头102,此外冲击钻杆1的底部设置有衔接段2,此外冲击钻杆1位于衔接段2的下端处设置有固定插杆3,位于固定插杆3的底部表面开设有卡槽301。
28.本实施例中,钻头102呈分段式设置,且钻头102由上端和下端两部分构成,钻头102的上端较为尖锐,能够穿透物体,钻头102的下端表面横截面积较为窄,侧面较为尖锐,便于穿刺入物体,并且呈三棱形能够适应使用的钢材强度,三棱形能够起到加强筋的作用增加钻头102的稳定性,提升钻头102的使用寿命。
29.本实施例中,钻头102的上端呈三棱锥状,钻头102的下端呈三棱柱状,横截面积和长度一定时,三棱柱状物体纵向支持力最大,横向承受力最小,并且三棱柱的比切削面横截面积小,从而使得冲击钻在冲击时前端三棱柱的冲击力更大,提升冲击钻的冲击力。
30.本实施例中,钻头102的上下两端的端面均为等边三角形状。
31.实施例二
32.实施例二与实施例一之间的区别在于:冲击钻杆1位于钻头102的表面开设有导槽103。
33.本实施例中,导槽103设置有三组,且三组导槽103呈长条状设置。
34.本实施例中,三组导槽103竖直分布在钻头102下端的三处侧面,且导槽103位于钻头102下端侧面的中间处,三组导槽103使得相邻两个棱角之间形成凹面,凹面设计能够节省材料和增加强度。
35.本实施例中,导槽103的截面呈三角形状,且导槽103的上下两端与钻头102的上下两端相连通,使得冲击时,从物体上冲击出的粉末能够随着钻头102的冲击从竖向长条状的导槽103导出,不但可以降低残留粉末带来的冲击阻力,而且便于观察孔洞的成型情况。


技术特征:
1.一种三角头的冲击钻钻头,其特征在于:包括冲击钻杆(1)、衔接段(2)和固定插杆(3);冲击钻杆(1)的上端部设置有螺旋段(101),位于冲击钻杆(1)的顶部设置有钻头(102),并且冲击钻杆(1)位于钻头(102)的表面开设有导槽(103),此外冲击钻杆(1)的底部设置有衔接段(2),此外冲击钻杆(1)位于衔接段(2)的下端处设置有固定插杆(3),位于固定插杆(3)的底部表面开设有卡槽(301)。2.根据权利要求1所述的三角头的冲击钻钻头,其特征在于:所述钻头(102)呈分段式设置,且钻头(102)由上端和下端两部分构成。3.根据权利要求2所述的三角头的冲击钻钻头,其特征在于:所述钻头(102)的上端呈三棱锥状,钻头(102)的下端呈三棱柱状。4.根据权利要求3所述的三角头的冲击钻钻头,其特征在于:所述钻头(102)的上下两端的端面均为等边三角形状。5.根据权利要求1所述的三角头的冲击钻钻头,其特征在于:所述导槽(103)设置有三组,且三组导槽(103)呈长条状设置。6.根据权利要求5所述的三角头的冲击钻钻头,其特征在于:所述三组导槽(103)竖直分布在钻头(102)下端的三处侧面,且导槽(103)位于钻头(102)下端侧面的中间处。7.根据权利要求6所述的三角头的冲击钻钻头,其特征在于:所述导槽(103)的截面呈三角形状,且导槽(103)的上下两端与钻头(102)的上下两端相连通。

技术总结
本实用新型涉及冲击钻钻头技术领域,提供了一种三角头的冲击钻钻头,包括冲击钻杆、衔接段和固定插杆,冲击钻杆的上端部设置有螺旋段,位于冲击钻杆的顶部设置有钻头,并且冲击钻杆位于钻头的表面开设有导槽,此外冲击钻杆的底部设置有衔接段,此外冲击钻杆位于衔接段的下端处设置有固定插杆,位于固定插杆的底部表面开设有卡槽,本实用新型钻头的上端呈三棱锥状,钻头的下端呈三棱柱状,横截面积和长度一定时,三棱柱状物体纵向支持力最大,横向承受力最小,并且三棱柱的比切削面横截面积小,从而使得冲击钻在冲击时前端三棱柱的冲击力更大,提升冲击钻的冲击力,此外不但可以降低残留粉末带来的冲击阻力,而且便于观察孔洞的成型情况。成型情况。成型情况。
