一种纺织面料色牢度检测装置的制作方法

本技术涉及纺织品检测，尤其是一种纺织面料色牢度检测装置。

背景技术：

1、色牢度，是指染色织物在使用或加工过程中，经受外部因素挤压、摩擦、水洗、雨淋、曝晒、光照、海水浸渍、唾液浸渍、水渍、汗渍等等作用下的退色程度，是织物的一项重要指标。

2、公告号为cn214224895u的实用新型专利公开了一种面料色牢度检测装置，包括光照检测装置、控制机以及检测箱，所述光照检测装置固定连接于控制机上方，且光照检测装置上端开设有凹槽，所述控制机固定连接与检测箱上端，且控制机一侧开设有凹槽，所述检测箱内部为空腔，该专利通过箱壁、箱门、隔板、水箱、电动机、固定环以及固定栓的相互作用，使得操作人员只需将面料放置在固定环上后，通过固定栓将其固定后，便可启动电动机，使面料在水箱中进行模拟水洗，从而一定程度上减少了人工清洗的不便，提高了设备的便利性，且设备不仅可对面料进行水洗检测，同时可进行日晒检测以及高温检测，一定程度上提高了设备的适用性。

3、然而上述专利在使用时还具有一定的不足之处，其对面料检测之后，不便于工作人员对检测的面料进行查看，通常还需要一个平台对面料进行支撑，占用空间较大，存在有一定的局限，为此，我们提出一种纺织面料色牢度检测装置解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种纺织面料色牢度检测装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种纺织面料色牢度检测装置，包括检测装置本体，所述检测装置本体的右侧面固定连接有两个固定板，两个所述固定板相互靠近的一侧面均固定镶嵌有滚动轴承，每个所述滚动轴承的内圈均固定连接有支撑杆，两个所述支撑杆相互靠近的一端共同固定连接有载板，所述载板底面开设有第一凹槽，所述第一凹槽的内侧壁通过销轴铰接有伸缩杆，所述载板的上表面开设有两组第二凹槽，每个所述第二凹槽的内底壁均固定连接有拉簧，每个所述拉簧的顶端均固定连接有滑杆，每个所述滑杆的外表面均固定连接有压板。

4、在进一步的实施例中，所述检测装置本体的右侧面固定连接有护板，所述护板的右侧面开设有限位槽，所述检测装置本体的右侧设有收集盒，所述收集盒的右侧面固定连接有第一把手。

5、在进一步的实施例中，所述载板的右侧面固定连接有第二把手，所述载板的底面固定镶嵌有缓冲垫，所述第一凹槽的内顶壁固定连接有u型卡板，所述u型卡板的内侧壁与伸缩杆的外表面紧密接触。

6、在进一步的实施例中，每个所述滑杆的上方均设有t型拉杆，每个所述t型拉杆的底端均与滑杆的顶端固定连接。

7、在进一步的实施例中，每个所述第二凹槽的内壁均开设有两个滑槽，每个所述滑槽的内侧壁均滑动连接有滑块，每组所述滑块相互靠近的一侧面均与滑杆的外表面固定连接。

8、在进一步的实施例中，每个所述压板的底面均固定连接有防滑垫，每个所述防滑垫的底面均与载板的上表面相接触。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过设置有固定板，利用固定板、滚动轴承和支撑杆的配合，对载板进行固定，能够对载板进行倾斜，减少了该装置所占用的空间，通过载板、第一凹槽和伸缩杆的配合，方便了工作人员对载板进行支撑，从而可以利用载板放置工作人员所检测的面料，方便了工作人员对其进行查看，通过设置有第二凹槽，利用第二凹槽、拉簧、滑杆和压板的配合，能够对载板上面放置的面料进行压紧固定，方便了工作人员对面料进行展开，进一步方便了工作人员的操作。

技术特征：

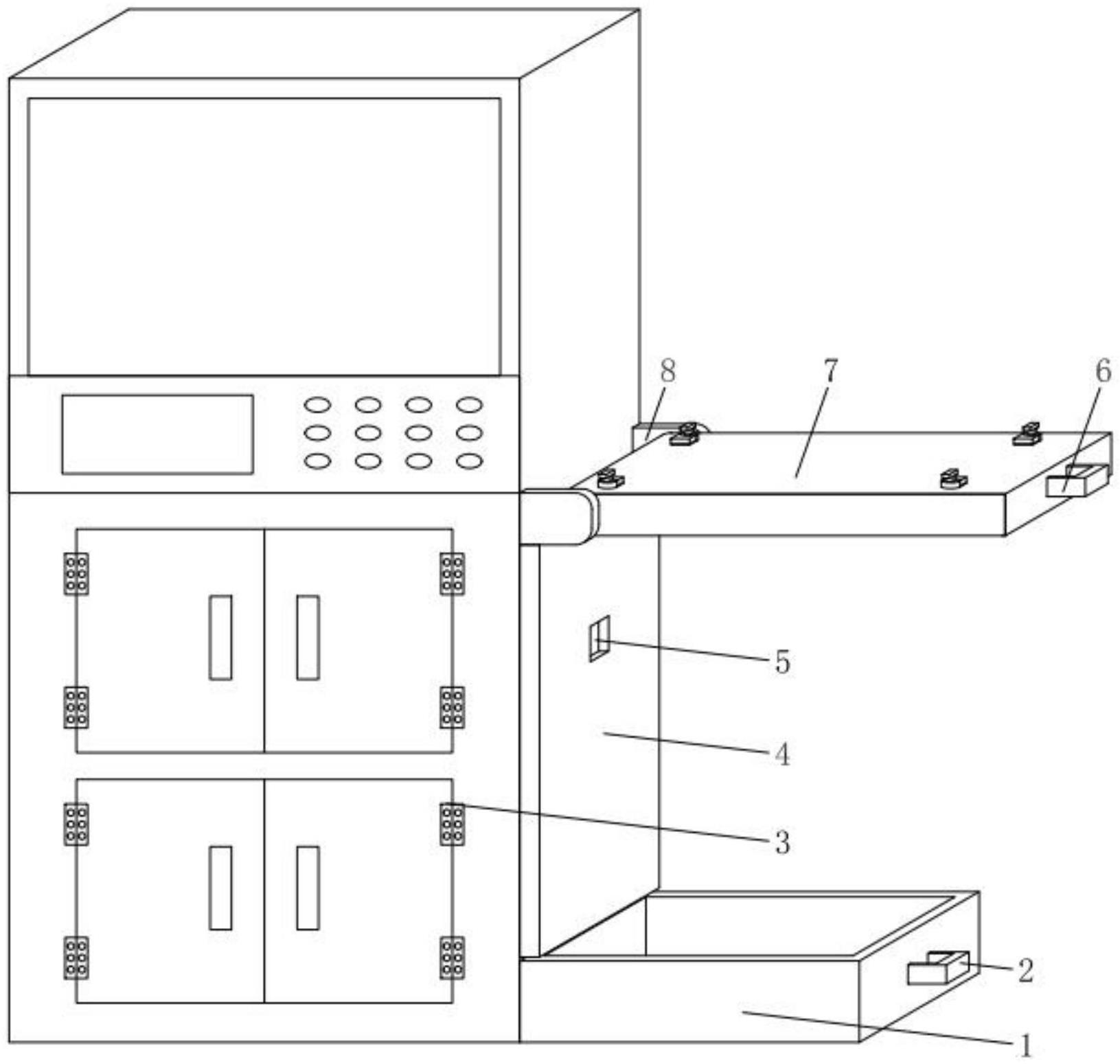

1.一种纺织面料色牢度检测装置，其特征在于：包括检测装置本体(3)，所述检测装置本体(3)的右侧面固定连接有两个固定板(8)，两个所述固定板(8)相互靠近的一侧面均固定镶嵌有滚动轴承(16)，每个所述滚动轴承(16)的内圈均固定连接有支撑杆(15)，两个所述支撑杆(15)相互靠近的一端共同固定连接有载板(7)，所述载板(7)底面开设有第一凹槽(13)，所述第一凹槽(13)的内侧壁通过销轴铰接有伸缩杆(11)，所述载板(7)的上表面开设有两组第二凹槽(21)，每个所述第二凹槽(21)的内底壁均固定连接有拉簧(20)，每个所述拉簧(20)的顶端均固定连接有滑杆(19)，每个所述滑杆(19)的外表面均固定连接有压板(14)，每个所述第二凹槽(21)的内壁均开设有两个滑槽(18)，每个所述滑槽(18)的内侧壁均滑动连接有滑块(22)，每组所述滑块(22)相互靠近的一侧面均与滑杆(19)的外表面固定连接。

2.根据权利要求1所述的一种纺织面料色牢度检测装置，其特征在于：所述检测装置本体(3)的右侧面固定连接有护板(4)，所述护板(4)的右侧面开设有限位槽(5)，所述检测装置本体(3)的右侧设有收集盒(1)，所述收集盒(1)的右侧面固定连接有第一把手(2)。

3.根据权利要求1所述的一种纺织面料色牢度检测装置，其特征在于：所述载板(7)的右侧面固定连接有第二把手(6)，所述载板(7)的底面固定镶嵌有缓冲垫(9)，所述第一凹槽(13)的内顶壁固定连接有u型卡板(12)，所述u型卡板(12)的内侧壁与伸缩杆(11)的外表面紧密接触。

4.根据权利要求1所述的一种纺织面料色牢度检测装置，其特征在于：每个所述滑杆(19)的上方均设有t型拉杆(10)，每个所述t型拉杆(10)的底端均与滑杆(19)的顶端固定连接。

5.根据权利要求1所述的一种纺织面料色牢度检测装置，其特征在于：每个所述压板(14)的底面均固定连接有防滑垫(17)，每个所述防滑垫(17)的底面均与载板(7)的上表面相接触。

技术总结
本技术公开了一种纺织面料色牢度检测装置，包括检测装置本体，所述检测装置本体的右侧面固定连接有两个固定板，两个所述固定板相互靠近的一侧面均固定镶嵌有滚动轴承。本技术通过设置有固定板，利用固定板、滚动轴承和支撑杆的配合，对载板进行固定，能够对载板进行倾斜，减少了该装置所占用的空间，通过载板、第一凹槽和伸缩杆的配合，方便了工作人员对载板进行支撑，从而可以利用载板放置工作人员所检测的面料，方便了工作人员对其进行查看，通过设置有第二凹槽，利用第二凹槽、拉簧、滑杆和压板的配合，能够对载板上面放置的面料进行压紧固定，方便了工作人员对面料进行展开，进一步方便了工作人员的操作。
